BR SEIL JMP 1020/1216 ALKO M PILZKOPF U GLOCKE

Bremsezug für Anhänger (AL-KO Überlaufbremse) — JMP 1020/1216

Produkt: JMP Bremsseilung ausgelegt für AL‑KO Überlaufbremsen. Das Modell ist mit JMP-Marke, Artikelnummer (MPN) 338.09.72 und GTIN 4043981496352 gekennzeichnet.

Funktion

• Dieser Bremsseilung überträgt mechanische Kraft vom Überlaufgerät (des Anhängers »Bell«/Wecker) auf die Radbremsen. Es ist für Systeme mit AL‑KO-Bremssystemen ausgelegt und sorgt für eine gleichmäßige und direkte Bewegung zwischen Auslöser und Bremsarm.

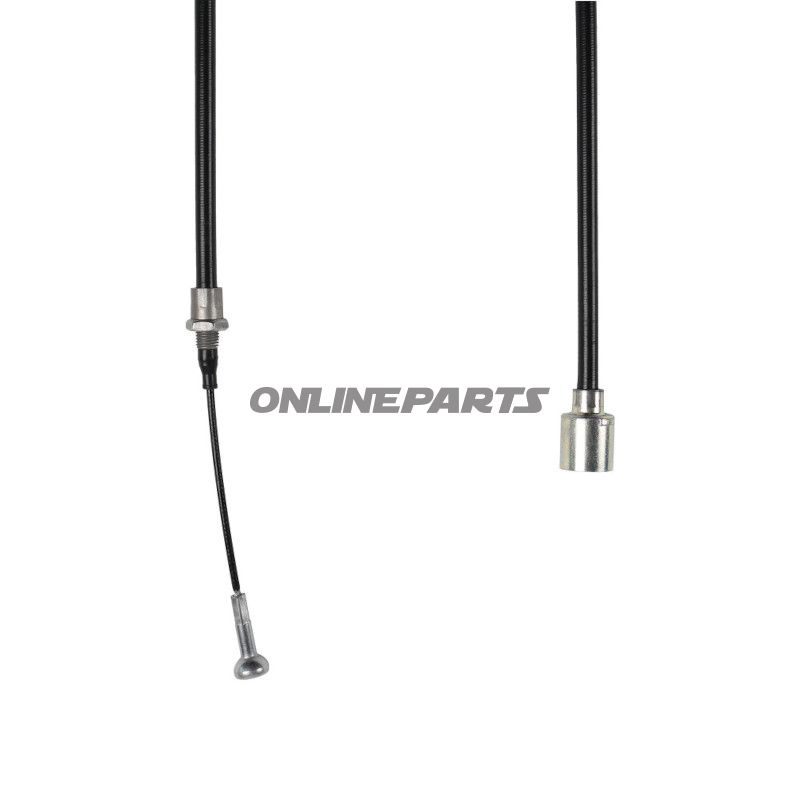

• Das Seil ist als Bogenkabel mit einem Pilz-/Schwamprofilkopf (Schwammkopf) an einem Ende und einer Glocke (Bell) mit äußerem Durchmesser von 26 mm am anderen Ende ausgeführt, wodurch es mit Standard-AL‑KO-Glockenhäusern kompatibel ist.

Materialien und Aufbau

• Außenhülle/Schutzschirm: Standard-Schutzhülle, die vor Schmutz und Feuchtigkeit schützt, dimensioniert für den Anhängerbetrieb. Die Hülllänge beträgt 1020 mm, angepasst an den Abstand zwischen Überlaufarm und Bremsarm in AL‑KO‑Systemen.
• Inneres Seil: Stahldraht oder geflechtetes Stahlseil mit entsprechender Zugfestigkeit für die Anforderungen des Bremssystems. Die Konstruktion zielt auf minimale Reibung und lange Lebensdauer bei ordnungsgemäßer Wartung.
• Endstücke: Pilz-/Schwammkopf an einem Ende für sicheren Halt in Überbelastung, und eine Nippel am anderen Ende zur Befestigung in der Bremsmechanik.
• Finish: Die Komponenten sind so konstruiert, dass sie mechanischem Verschleiß und Korrosion unter typischen Straßen- und Trailerbedingungen standhalten; für längere Haltbarkeit wird ordnungsgemäße Schmierung und regelmäßige Inspektion empfohlen.

Dimensionen und Maße

• Bell (äußerer Durchmesser): 26 mm (kompatibel mit Standard-AL‑KO-Glocken).
• Hülllänge: 1020 mm.
• Seillänge (Gesamtlänge): 1216 mm.

Kompatibilität

• Für den Einsatz mit AL‑KO Achsen und Bremssystemen ab ca. 1997 und später angegeben. Passt zu AL‑KO Überlaufbremsen, bei denen Bell Ø 26 mm und entsprechende Nippel/Schwammkopf-Verbindung verwendet werden.
• Zielgruppe sind Mechaniker und erfahrene Motorrad- und Anhängerbesitzer, die die Abmessungen und Montagesprinzipien von AL‑KO-Systemen kennen. Prüfen Sie immer Maße und Endstandard gegen Ihre vorhandene Alarm-/Glockenkomponente vor der Montage.

Technische Hinweise und Montage-Tipps

• Überprüfen Sie, ob Bell-Durchmesser und Nippelführung zu Ihrem aktuellen Armatur passen. Falsche Passform kann zu Spiel oder unzureichender Kraftübertragung führen.
• Bei der Montage: Sorgen Sie für eine ordnungsgemäße Befestigung des Pilzendes im Überlauf und eine freie Bewegung ohne Knicken des Seils. Nach der Montage empfiehlt sich eine Justierung und Erprobung der Bremsreaktion bei niedriger Geschwindigkeit.
• Wartung: Inspektion auf Verschleiß, Korrosion und Hüllenschäden sollte in regelmäßige Wartung einbezogen werden. Bei sichtbaren Schäden oder veränderter Bremsfunktion wechseln.

Identifikation

• Hersteller/Marke: JMP — das Modell ist als JMP Anhänger-Bremsseile geführt.
• MPN: 338.09.72
• GTIN: 4043981496352

Die obige Beschreibung deckt Funktion, Materialauswahl, technische Maße und praktische Hinweise zum JMP-Bremsseil 1020/1216 für AL‑KO-Überlaufbremsensysteme ab. Wenn Sie unsicher bezüglich der Kompatibilität mit einer bestimmten Achse/Modell sind, messen Sie das vorhandene Seil- und Glockenpaket vor der Bestellung aus.
