Bördelgerät-Satz

Flanging-Tool-Kit für plastikbeschichtete Bremsleitungen (Ø 4,75 mm) — Hazet 612.02.16

Dieses Flanging-Werkzeug-Set von Hazet (MPN: 612.02.16, GTIN: 4000896014088) wurde zum Formen der Flanschenden an plastikbeschichteten Bremsleitungen mit einem Nennaußendurchmesser von 4,75 mm entwickelt. Das Set eignet sich besonders für Fahrzeuge von VW und Audi, bei denen Konstruktion und Material eine kontrollierte Behandlung des Rohrendes für eine korrekte Passung bei Verbindungen und Fittings erfordern.

Funktion

• Die primäre Funktion des Werkzeugs besteht darin, eine gleichmäßige Trag- bzw. Flanschform (Bördle-/Flankenbildung) am Ende der plastikbeschichteten Bremsleitung zu erzeugen, sodass das Rohr dicht an Fittings anschließt, ohne die innere Beschichtung zu beschädigen.
• Der Prozess umfasst das Reinigen/Schneiden des Rohrs auf die korrekte Länge, Entgraten und anschließend die Bildung der Flanke mit der Basiseinheit und dem Biege-/Bewegungswerkzeug, um geometrische Korrektheit sicherzustellen.
• Wird von technisch versierten Mechanikern verwendet, die Bremsleitungen installieren oder reparieren und Gleichmäßigkeit sowie Zuverlässigkeit bei Bremsleitungen-Verbindungen wünschen.

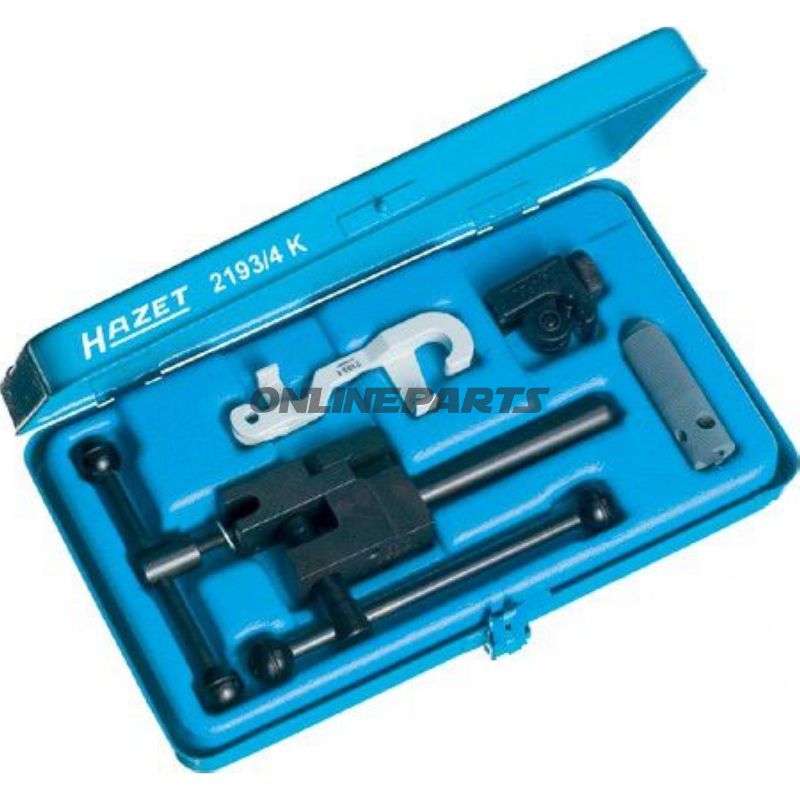

Inhalt und Komponenten

• Rohrschneider — zur präzisen Kürzung plastikbeschichteter Bremsleitungen, ohne den Rohrquerschnitt zu quetschen.
• Grund-/ Basiseinheit — hält und positioniert das Rohr während der Bildung der Flanke und sorgt für die korrekte geometrische Ausrichtung in Bezug auf die Dreh- oder Press-Teile des Werkzeugs.
• Bevorrichtungswerkzeug — unterstützt die Formgebung der Flanke und hält die Beschichtung während der Bearbeitung intakt.
• Rohrfräser — zur Innen- oder Außenentgratung nach dem Schneiden, um scharfe Kanten vor dem Flanging zu entfernen.

Werkstoffauswahl und Eigenschaften

• Die Teile des Sets werden in einer Metallkassette mit maßgeschneidertem Kunststoffeinsatz geliefert, der die Werkzeugteile gegen Stöße schützt und einen Überblick im Werkstattbereich erleichtert.
• Die Werkzeugs Komponenten bestehen aus legiertem Stahl oder wärmebehandeltem Werkzeugsstahl, ausgewählt für Verschleißfestigkeit und Genauigkeit bei wiederholten Flanging-Operationen.
• Oberflächenbehandlungen und Toleranzkontrollen sind auf Arbeitsbereiche rund um Bremenkomponenten abgestimmt, um Partikelbildung und Beschädigungen der Beschichtungen zu minimieren.

Kompatibilität und Anwendungsgebiete

• Abmessung: konzipiert für plastikbeschichtete Bremsleitungen Ø 4,75 mm (Außendurchmesser).
• Typische Anwendung: VW- und Audi-Konstruktionen, kann aber auch bei anderen Fahrzeugen mit derselben Rohrdimension und Plastikbeschichtung eingesetzt werden.
• Geeignet für Werkstätten und Fachleute, die Wartung, Reparatur und Austausch von Bremsleitungen und Fittings durchführen.

Technische Vorteile

• Gleichmäßige Flankenform führt zu besserer Abdichtung gegen Fittings, ohne überdimensionierte Spannmittel zu benötigen.
• Die Kunststoffeinlage im Case schützt Präzisionsbauteile und reduziert das Absplittern oder Kratzen während der Lagerung.
• Komponenten so konzipiert, dass sie mit Plastikbeschichtungen arbeiten und reduziert das Risiko, die innere Beschichtung der Leitung zu beschädigen, was wichtig für den Korrosionsschutz ist.

Bemerkungen

• Das Produkt wird als vollständiges Set in einer Metallkassette mit Kunststoffeinsatz geliefert. Es gibt keine Angabe zu losen Verbrauchsmengen in dieser Beschreibung; beachten Sie, dass der Satzinhalt die aufgeführten Werkzeugsbauteile ist.
• Wie bei allen Bremsensystem-Werkzeugen wird empfohlen, den Anweisungen des Fahrzeugherstellers für Montage und Drehmoment zu folgen und nach der Reparatur eine Druckprüfung durchzuführen.

Marke: Hazet — das Produkt ist mit dem Hersteller-MPN 612.02.16 und GTIN 4000896014088 gekennzeichnet.
