Montagebolzen / Montagerarm für Motorrad — JMP (CX-200-190000-0)

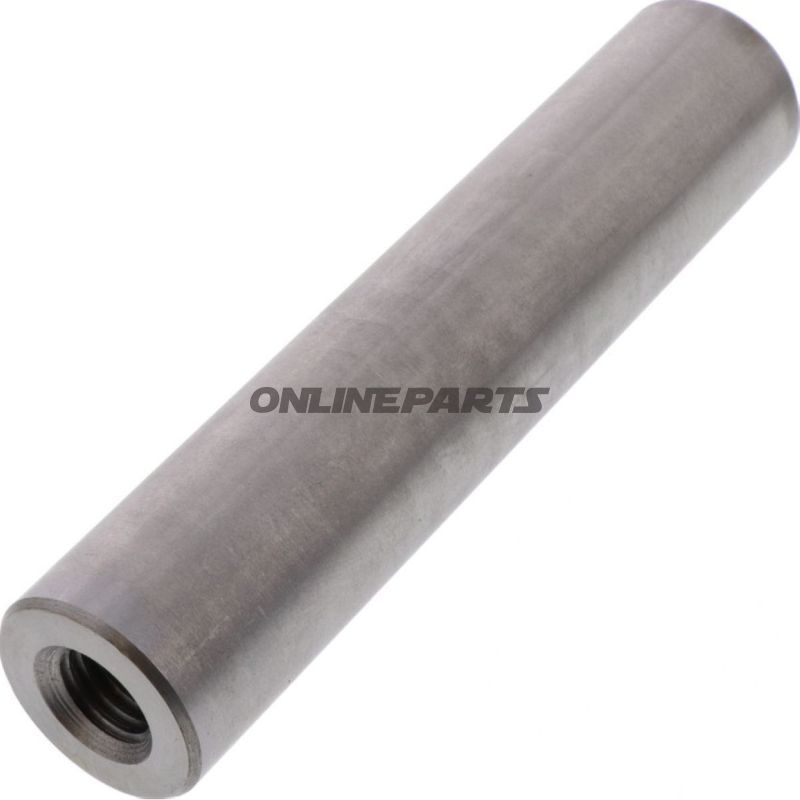

Dieser Montagebolzen (Montagerarm) von JMP, Modellnummer CX-200-190000-0, ist für die Befestigung und Positionierung von Bauteilen an Motorrädern konzipiert, bei der ein robuster, zylindrischer Bolzen mit zentraler Öffnung verwendet wird. Das Produkt wird unter der Marke JMP geliefert und intern mit der Herstellernummer MPN 677.05.02 identifiziert.
Funktion
Primäre Funktion: Als Achsenbolzen oder Durchgangsbuchse zu fungieren, der Belastung trägt und gleichzeitig das Durchführen eines Befestigungsbolzens oder Pins durch die zentrale Öffnung ermöglicht. Die Konstruktion macht ihn geeignet als Montagerarm in Aufhängungen, Halterungen oder als Verbindungsstelle zwischen beweglichen und festen Teilen.
Technische Daten und Abmessungen
- Modell / Artikelnummer: CX-200-190000-0
- MPN (Herstellerteilnummer): 677.05.02
- Marke: JMP
- Länge: 131 mm
- Durchmesser Außen (Ø): 28 mm
- Bohrungsdurchmesser (Durchgangsbohrung): 12 mm
- GTIN: Nicht angegeben
Materialien und Eigenschaften
Der Bolzen besteht aus Stahl, was die mechanischen Eigenschaften bietet, die typischerweise für diese Komponententyp erwartet werden: hohe Zugfestigkeit, gute Beständigkeit gegen Punktbelastung und Bearbeitbarkeit (z. B. entsprechende Oberflächenbehandlung, Sägen oder Bohren). Die genaue Legierung des Stahls und Wärmebehandlung sind nicht spezifiziert, daher sind Standard-Eigenschaften für Stahlkomponenten zu erwarten — relevant für Anwendungen, bei denen dimensionale Stabilität und Verschleißfestigkeit erforderlich sind.
Anwendungsbereiche und Kompatibilität
- Montage von Halterungen, Aufhängungen und Schwingen an Motorrädern
- Als Achse oder Durchgangsbolzen in mechanischen Verbindungen, bei denen ein 12 mm Pin/Bolzen durch die Öffnung geführt wird
- Für Konstruktionen geeignet, bei denen ein äußerer Durchmesser von 28 mm und eine Länge von 131 mm passt
Da Details zu spezifischen Motorradmodellen nicht angegeben sind, wird empfohlen, Maße und Toleranzen gegen die vorhandene Montage oder technische Zeichnung vor der Montage zu überprüfen.
Installations- und Wartungshinweise
- Prüfen Sie, ob der Bohrungsdurchmesser (12 mm) mit dem Bolzen oder Pin übereinstimmt, der hindurchgeführt werden soll — Freigang und Toleranzen sind wichtig für die korrekte Funktion.
- Berücksichtigen Sie Korrosionsschutz (z. B. Verzinkung oder Lackierung) je nach Umfeld; Stahl wird standardmäßig geliefert und erfordert ggf. eine Nachbehandlung für Außen- oder salzhaltige Umgebungen.
- Bei der Montage tragender Teile müssen Drehmoment und Verriegelungsmethode (Sicherung, Splint, Mutternsicherung) entsprechend den Belastungs- und Vibrationsbedingungen der Anwendung gewählt werden.
Qualifikationen und Identifikation
Das Produkt wird unter der JMP-Marke und mit der MPN 677.05.02 identifiziert. GTIN ist in den Produktdaten nicht angegeben, daher sollte die Rückverfolgbarkeit zur Artikelnummer ggf. über Bestellung oder Lieferantendokumentation erfolgen, falls dies in den Werkstattbeschaffungsprozessen erforderlich ist.
Hinweis: Die angegebenen Abmessungen und die Materialbeschreibung stammen aus den Herstellerinformationen (CX-200-190000-0). Falls spezifische Toleranzen, Wärmebehandlung oder Oberflächenbehandlung benötigt werden, sollten diese vor der Bestellung mit dem Lieferanten geklärt werden.
