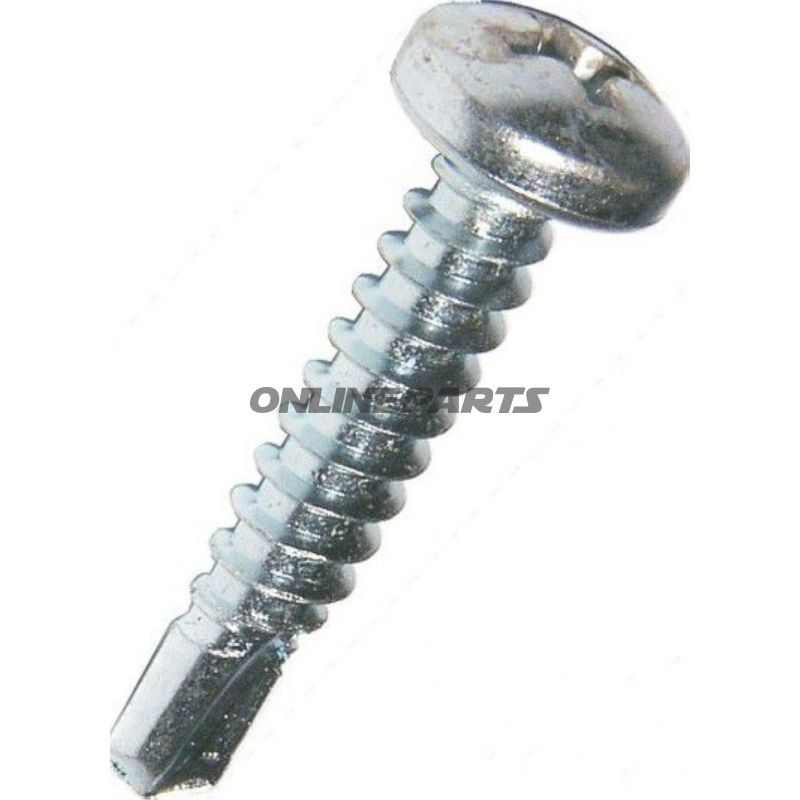

Bohrschraube 4,2 x 19 mm, galvanisiert (DIN 7504 M) — selbstbohrend mit Flach-/Kuppenkopf
Beschreibung und Funktion
Diese Bohrschraube (Selbstbohrschraube) in der Abmessung 4,2 x 19 mm ist für die Befestigung in dünnen Metallplatten und leichten Konstruktionen vorgesehen, bei denen Vorbohren entfallen kann. Die Bohrspitze und das Gewinde der Schraube sind darauf ausgelegt, sich durch Plattenmaterial mit einer Bohrung im Bereich von ca. 1,75–3,0 mm zu schneiden, was bedeutet, dass sie ihr eigenes Bohrloch erzeugt und gleichzeitig ein tragendes Gewinde im Untergrund etabliert.
Kopf- und Oberflächengeometrie
Die Schraube besitzt einen Flachkopf (Glas-/Kuppelkopf), früher als N-H bezeichnet, jetzt M-H (Pan/Dome head). Durchmesser des Kopfes ca. 8 mm und Kopfhöhe ca. 3,1 mm. Die Kombination aus Flachkopf und Phillips ( Kreuz) Spitze ermöglicht einen flachen, tragfähigen Kopf mit gutem Kontaktgebiet und leichter Drehung mit herkömmlichem Phillips-Schraubendreher oder Bits.
Material und Oberfläche
Das Material ist Stahl mit galvanisierter Oberfläche. Die Galvanisierung bietet Korrosionsschutz, geeignet für Innenräume und geschützte Außenumgebungen, in denen die Schutzschicht der Verzinkung zur erwarteten Beanspruchung und Expositionsgrad passt. Die Wahl von Stahl als Basismaterial sichert die notwendige Festigkeit, um beim Selbstbohren Schneidkräfte zu tragen, ohne unnötige Verformungen.
Technische Daten und Normen
- Durchmesser: 4,2 mm
- Länge: 19 mm
- Typ: Selbstbohrende Schraube (self drilling)
- Gewinde: Nicht-metrisch/geared für Plattkonstruktion
- Kopfform: Flachkopf / Glaskuppelkopf (M-H)
- Antrieb: Phillips (Kreuz) H
- Oberfläche: Galvanisiert
- Material: Stahl
- DIN: 7504
- DIN EN ISO: 15482
- Dichtung/Unterlegscheibe: Ohne Dichtung
Kompatibilität und Anwendungsbereiche
Die Schraubenprofile und Bohr-Eigenschaften machen diese Schrauben geeignet für die Montage von Platten, Befestigungen, Profilstahl und leichten Karosserieteilen, typischerweise in Autowerkstätten, Schmiede- und Montagesbetrieben sowie bei Reparaturen an Motorrädern oder Anhängern, wo man auf dünne Metallplatten trifft. Das Bohrbereich von 1,75–3,0 mm gibt die Plattendicken an, bei denen das Selbstbohren effizient funktioniert.
Verpackung und Identifikation
Das Produkt wird in Packungen geliefert. Beachten Sie, dass das Datenfeld zuvor angegeben hat, 100 Stück als Packungsinhalt; bestätigen Sie die konkrete Stückzahl bei der Bestellung, da Verpackungseinheiten beim Lieferanten variieren können. Kennzeichnungsdetails: MPN (Artikelnummer) ist 480.29.06 und GTIN/EAN ist 4001796063756 — diese Nummern werden beim Einkauf, der Lagerverwaltung und der Prüfung technischer Dokumentation verwendet.
Technische Vorteile und Überlegungen
- Selbstbohrende Funktion reduziert Vorbohren und spart Zeit bei Serienmontage.
- Die Pan- bzw. Flachkopfform sorgt für gute Kontaktfläche zum Werkstück und gleichmäßige Lastverteilung.
- Galvanisierung erhöht die Beständigkeit gegen Rost in normalen Umgebungen, aber bei Exposition gegenüber aggressiven Chemikalien oder Salzwasser sollten optionale Oberflächen- oder Materialalternativen in Erwägung gezogen werden.
- Phillips-Antrieb ist weit verbreitet und kompatibel mit Standard-Bit-Sets; bei höheren Drehmomentanforderungen kann die Form des Schraubenkopfs Spiel verursachen, daher geeignetes Werkzeug und Momenten-Kontrolle verwenden.
Hersteller/Herkunft
Das Produkt entspricht technisch bekannten Bohrschrauben aus Dresselhaus-Typografie (in technischer Abhandlung erwähnt), jedoch zeigt die Produktdatenangabe als Hersteller "Other" an. Verwenden Sie MPN und GTIN, um eine korrekte Lieferantenabstimmung beim Einkauf sicherzustellen.
