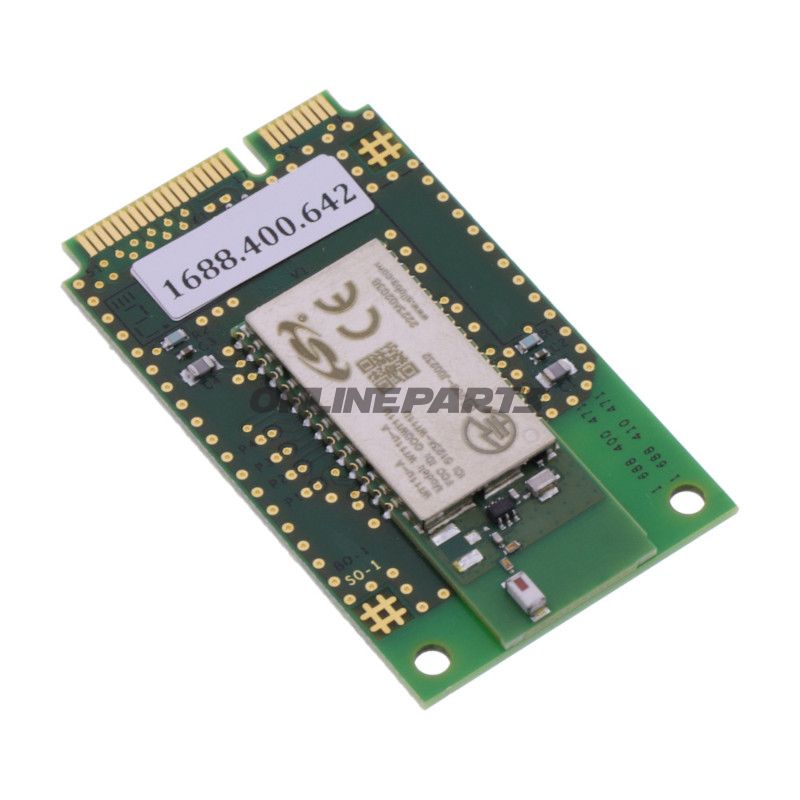

Bluetooth-Adapter für Abgasmessgerät (Bosch BEA 060 / BEA 070)
Dieser Bluetooth-Chip ist für die drahtlose Datenübertragung zwischen den Bosch BEA 060/070-Abgasmessgeräten und externen Geräten vorgesehen. Die Komponente ermöglicht die Fernkommunikation von Messdaten, was die Protokollierung, Auslesung und Verbindung zu Testsoftware oder Druckermodulen vereinfacht, ohne Verkabelung direkt vom Messgerät.
Produkthandelsbezeichnung: Dieses Gerät wird von Bosch vermarktet und hat die Herstellerreferenz MPN 658.01.35. GTIN/Art.-Nr. ist 4047026347777, und Bosch Original-Ersatzteilnummer (OE) ist 1 687 010 617.
- Funktion: Drahtloses Kommunikationsmodul, konzipiert für Bosch BEA 060 und BEA 070 Abgasmessgeräte. Ermöglicht das Senden von Messdaten via Bluetooth an kompatible Empfänger (PC, Tablet oder drahtloser Drucker) zur weiteren Verarbeitung und Archivierung.
- Kompatibilität: Speziell entwickelt für Bosch BEA 060 und BEA 070. Montage und elektrische Anschlüsse folgen denselben Schnittstellen wie die ursprüngliche Modulposition am Testerprint oder Anschlussstecker.
- Maße und Form: Angegebene Länge/Breite: ca. 52 x 30 mm (angegeben L x B: 52h30 mm). Geringe Abweichungen möglich je nach Gehäusespezifikation und Montageposition.
Materialien und Bauweise
Das Modul besteht aus industriegerechten elektronischen Bauteilen und einer Leiterplatte für drahtlose Funktion. Das Gehäuse besteht typischerweise aus Guss- oder Spritzgusskunststoff, ausgewählt für elektrische Isolation und mechanischen Schutz in einer Werkstattausrüstung. Die internen Bauteile sind auf eine PCB gelötet; Wärmeableitung und EMI-Schutz entsprechen den üblichen Anforderungen für Diagnostikgeräte.
Technische Eigenschaften
- Bluetooth-Kommunikation: An die Anforderungen von Messgeräten angepasst (Versionsangabe liegt nicht von Hersteller vor).
- Elektrische Verbindung: Wird in den dedizierten Anschluss am BEA 060/070 eingebaut — befolgen Sie die Bosch-Installationsanweisungen für korrekte Anschlüsse und Polarisierung.
- Robustheit: Für den Einsatz in Werkstattumgebungen konzipiert; geschützt gegen normale Vibrationen und Temperaturextreme innerhalb der Spezifikationen des Diagnosesystems.
Praktische Hinweise für Mechaniker und Servicetechniker
- Bei einem Austausch sind Bosch-Originalteile oder dokumentierte kompatible Module zu verwenden, um eine korrekte Kommunikation sicherzustellen und die Funktion des Messgeräts zu erhalten. Dieses Gerät verweist auf Bosch-Nummer 1 687 010 617 und MPN 658.01.35.
- Überprüfen Sie die Softwareversion und eventuelle Firmware-Anforderungen der BEA-Tester vor der Installation — einige Modelle erfordern möglicherweise ein Update für vollständige Kompatibilität mit drahtlosen Modulen.
- Bei der Montage: Sicherstellen einer korrekten mechanischen Befestigung und einer ordnungsgemäßen elektrischen Kontaktierung. Falscher Anschluss kann die Bluetooth-Verbindung verhindern oder das Modul beschädigen.
Marke und Identifikation
Das Produkt stammt von Bosch und wird über GTIN 4047026347777 sowie MPN 658.01.35 identifiziert. Die genannten Nummern werden häufig bei der Ersatzteilbestellung und bei der Registrierung im Werkstatt-Ersatzteilverwaltungssystem verwendet.
Sollten weitere technische Spezifikationen oder Installationsanweisungen erforderlich sein, wird empfohlen, die technische Dokumentation von Bosch für BEA 060/070 zu konsultieren oder den Bosch-Support direkt für Details zu Firmware- und Kompatibilitätsanforderungen zu kontaktieren.
