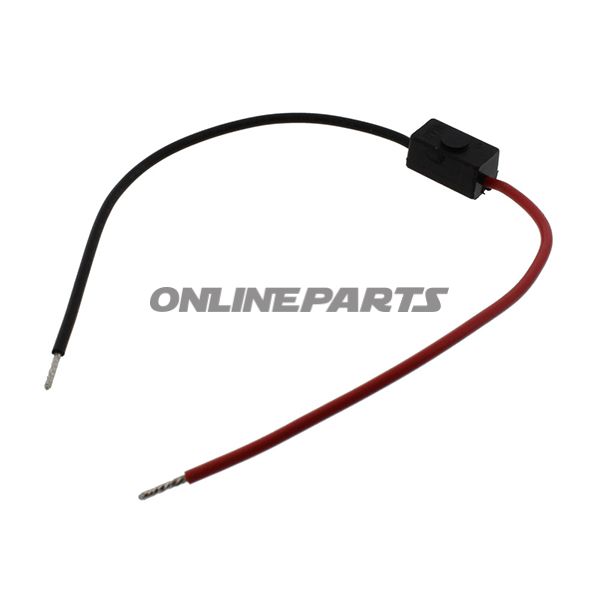

Blinkrelais, elektrisches JMP Universal-Mini – für LED- und Standard-Blinker
Produktübersicht: Dieses elektrische Blinkrelais von JMP (MPN: 705.01.63, GTIN: 4043981264111) ist ein kompaktes, universell einsetzbares Relais zur Steuerung von Blinksignalen an Motorrädern und ähnlichen Fahrzeugen. Das Relais ist elektronisch ausgeführt und so konzipiert, dass es in 12-V- und 24-V-Systemen sowie mit konventionellen Glühbirnen-Blinkern und LED-Blinkern funktioniert.
Funktion
Die primäre Funktion des Relais besteht darin, den korrekten Blinkrhythmus bei Aktivierung des Blinkers sicherzustellen. Der elektronische Betrieb gewährleistet eine stabile Blinkfrequenz von ca. 85 Blinkvorgängen pro Minute innerhalb des angegebenen Lastbereichs. Das Relais übernimmt das Unterbrechen/Zu-führen der Stromzufuhr zu den Blinkern im Takt der Betätigung des Blinkkontakts durch den Fahrer, was eine gleichmäßige und vorhersehbare Blinkfunktion im Vergleich zu älteren mechanischen Relais ermöglicht.
Technische Eigenschaften
- Betriebsart: Elektronisch
- Spannung: 9–24 V (passt zu 12 V- und 24 V-Systemen)
- Lastbereich: 1 W – 30 W insgesamt
- Blinkfrequenz: ca. 85 Mal pro Minute
Materialien und Bauweise
Das Relais ist als kompakte Elektronikmodul in einem geschlossenen Gehäuse ausgeführt, geeignet für Werkstättenmontage. Die elektronische Konstruktion eliminiert bewegliche Kontakte, reduziert mechanischen Verschleiß und verringert das Risiko von Kontaktkorrosion im Vergleich zu herkömmlichen mechanischenBlinkrelais. Die Materialauswahl zielt auf Haltbarkeit im normalen Motorradgebrauch ab; das Gehäuse und die Stifte sind so ausgelegt, dass sie Vibrationen und Temperaturschwankungen in der motorischen Umgebung standhalten.
Anwendung und Kompatibilität
Dieses JMP-Blinkrelä ist universell einsetzbar für die meisten Motorräder, Roller und Fahrzeuge mit ähnlichen elektrischen Systemen im Bereich von 9–24 V und einer gesamten Blinkbelastung von 1–30 W. Es kann sowohl mit herkömmlichen Glühbirnen als auch mit LED-Blinkern verwendet werden, wobei folgende praktische Anmerkung zu beachten ist:
- Bei der Verwendung sehr leistungsschwacher LED-Blinker (ca. 0,5 W oder weniger) kann die Systembelastung so gering werden, dass das Relais nicht stabil funktioniert. In solchen Fällen kann es erforderlich sein, einen zusätzlichen Widerstand (Lastwiderstand) oder eine andere Belastung in den Kreislauf einzubauen, um die korrekte Blinkfrequenz und zuverlässige Funktion zu erreichen.
Praktische Hinweise für Monteure
- Überprüfen Sie zunächst die Gesamtbelastung aller Blinker, sodass sie innerhalb von 1–30 W liegt.
- Bei Unsicherheit bezüglich der Kompatibilität mit sehr stromsparenden LED-Modulen wird empfohlen, den Stromverbrauch zu messen und eine Last zu berücksichtigen, falls die Blinkfrequenz zu schnell oder unregelmäßig wird.
- Das Relais wird als elektronisches Modul mit Standardpinanschlüssen geliefert; sichern Sie eine korrekte Polarität und Befestigung, um vibrierende elektrische Verbindungen zu vermeiden.
Marke und Identifikation: Das Produkt stammt von JMP (MPN 705.01.63). Die GTIN 4043981264111 ermöglicht die genaue Identifizierung der Artikelnummer in Ersatzteilkatalogen.
Zusammenfassung: JPHs universelles Mini-Blinkrelä ist ein elektronisches Modul zur Steuerung von Blinkern in 9–24 V-Systemen mit einer empfohlenen Last von 1 bis 30 W und einer Blinkfrequenz von ca. 85 pro Minute. Es ist geeignet für sowohl Standardlampen als auch die meisten LED-Lösungen, allerdings sollte bei sehr geringer LED-Leistung eine zusätzliche Last in Erwägung gezogen werden, um eine stabile Funktion zu gewährleisten.
