Blinkrelais Elektrisch Jmp6v 3 Polig

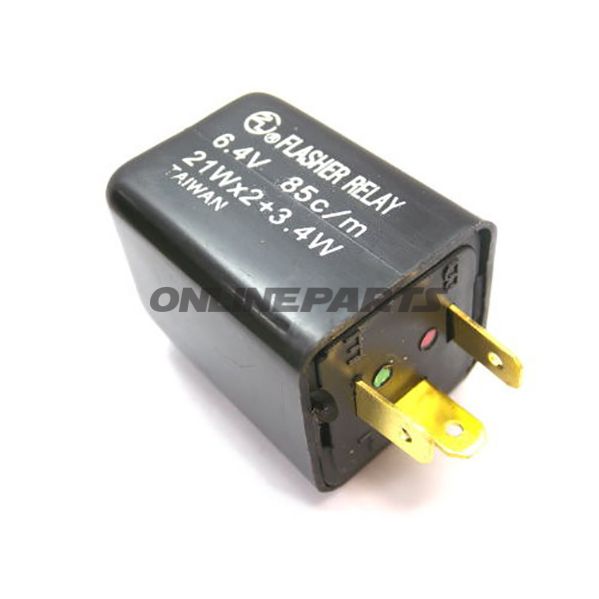

Blinkrelais, elektrisch JMP 6V, 3-polig — für Motorradblinker

Dieses elektrische Blinkrelais von JMP (GTIN 4043981004847, MPN 705.47.60) ist für 6-Volt-Systeme an Motorrädern, Rollern und anderen Leichtfahrzeugen vorgesehen. Das Relais übernimmt die zeitliche Funktion, die das Blinkerlicht in einem regelmäßigen Takt ein- und ausschaltet, und ist für den direkten Anschluss über drei Flachsteckkontakte ausgelegt.

Funktion und Anwendung

• Elektronisches Blinkrelais: wandelt das eingehende Zünd-/Signal ein in eine feste Blinkfrequenz (ca. 85 Blinks/Min.).
• Steuert zwei Verbraucherquellen: spezifiziert für eine Gesamtbelastung entsprechend 2 x 21 W + 3,4 W, was normale Fahr-/Standlicht-Kombinationen ohne elektronische Lastwiderstände abdeckt.
• Drei Anschlüsse machen es geeignet für Standard-3-polige Blinksysteme mit separater Masse, Batterie und Zündschalter.

Anschlüsse (Kennzeichnung)

• E = Masse (Erde)
• B = Batterie (Versorgung)
• L = Schalter (Blinkerschalter/Anzeige)

Materialien und Aufbau

• Das Gehäuse besteht typischerweise aus isolierendem Kunststoff/ lackiertem Metall, um elektrische Sicherheit und Wärmeabfuhr zu kombinieren; JMP verwendet materialien, die für vibrationsbelastete Umgebungen an Zweirädern geeignet sind.
• Flachsteckkontakte sind aus Metall mit korrosionsbeständiger Oberflächenbehandlung ausgeführt, um langfristig elektrischen Kontakt zu gewährleisten.
• Die interne Elektronik ist für einen stabilen Betrieb bei Nennspannung 6 V ohne mechanische Schaltkontakte ausgelegt, was Verschleiß und Geräusch reduziert.

Technische Merkmale und Betrieb

• Nennspannung: 6 V — geeignet für 6-Volt-Lichtmaschinen-/Bordnetze.
• Belastbarkeit: 2 x 21 W + 3,4 W — gibt die empfohlene Lampenkombination für die korrekte Blinkfrequenz an.
• Blinkfrequenz: ca. 85 Blinks pro Minute unter den angegebenen Belastungsbedingungen.
• Elektronische Steuerung bedeutet schnelle Reaktion und konstante Frequenz über Temperatur- und Spannungsvariationen innerhalb normaler Betriebsgrenzen.

Kompatibilität und Anwendungshinweise

• Passend für Fahrzeuge mit 6 V und 3-poliger Flachstecker-Anschluss. Prüfen Sie, ob Form und Polung des Steckers zum vorhandenen Blinkstecker passen.
• Weichen die Blinklampen in der Wattzahl von den Angaben ab, kann sich die Blinkfrequenz ändern; in manchen Fällen sind Zusatzwiderstände oder ein für LEDs geeignetes Relais erforderlich, wenn LED-Lampen verwendet werden.
• Bei der Montage: korrekte Polverbindung (E/B/L) sicherstellen und das Relais so befestigen, dass es nicht übermäßiger Hitze oder Feuchtigkeits Eindringen ausgesetzt ist.

Identifikation

• Marke: JMP — das Relais trägt die Herstellerkennung und wird mit der Artikelnummer (MPN 705.47.60) und dem globalen GTIN 4043981004847 geliefert, was zur eindeutigen Identifikation in Ersatzteillisten verwendet werden kann.

Hinweise

• Die Produktbeschreibung gibt Belastungen und Betrieb bei normaler Nutzung an; werden die angegebenen Wattwerte überschritten, kann das Relais überhitzen oder fehlerhaft arbeiten.
• Das Relais ist elektronisch und kein thermisches/mechanisches Blinkrelais — daher unterscheiden sich Eigenschaften wie Dauerhaftigkeit und Frequenzstabilität von älteren mechanischen Geräten.

Wenn Sie weitere technische Daten benötigen (z. B. Gehäuseabmessungen, Schaltplan der Anschlüsse oder genaue Stromgrenzen bei anderen Belastungskombinationen), sind diese oft in den technischen Unterlagen von JMP zu finden oder beim Lieferanten unter Angabe von MPN 705.47.60 und GTIN 4043981004847 anzufordern.
