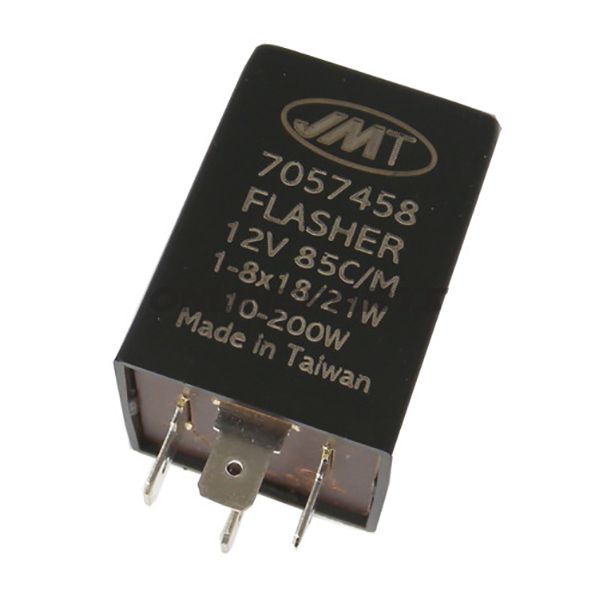

Blinkrelais, elektronisch JMP 12V, 4-poliger Flachstecker — für Motorräder mit 12 V System
Produktübersicht: Dieses elektronische Blinkrelais von JMP (GTIN 4043981066654, MPN 705.74.58) ist für die Steuerung von Blinkleuchten in 12-V-Motorrädern mit 4-poligem Flachsteckerverbinder ausgelegt. Das Relais bewältigt eine Gesamtbelastung von 10 W bis 200 W und ist damit sowohl mit herkömmlichen Glühbirn-Blinkleuchten als auch mit modernen LED-Blinkleuchten kompatibel.
Funktion:
- Steuert Blinkleuchten, indem die Versorgung zu den Blinkleuchten mit einer festen Frequenz von ca. 85 Blinken pro Minute umgeschaltet wird.
- Elektrischer Betrieb sorgt für eine stabile Blinkfrequenz unabhängig vom mechanischen Verschleiß der Bauteile, wodurch das Risiko unregelmäßigen Blinkens bei varierenden Belastungen reduziert wird.
- Eingebaute Anschlusspins werden in der Standard 4-poligen Flachstecker-Konfiguration geliefert, für den direkten Austausch in Anlagen mit identischem Pinlayout.
Anschlüsse und funktionale Kennzeichnung:
- -31 = Masse (Erdung)
- X = Batterie (Plus 12 V)
- CL = Blinkkontakt (An- / Aus-Schalten über Blinkkontakt)
- RP = Kontrollleuchte (Anzeige)
Technische Eigenschaften und Materialwahl:
- Betriebsart: Elektronisches Relais — weniger bewegliche Teile als mechanische Relais, typischerweise besserer Haltbarkeit unter Vibration und raueren Betriebsbedingungen.
- Spannung: 12 V Nominell.
- Belastungsbereich: 10 W – 200 W (entspricht ca. 1–8 Lampen von 18–21 W), deckt typische Konfigurationen für Glühbirnen sowie mehrere LED-Geräte ab.
- Gehäuse und Kontakte: Ausgelegt für übliches Motorradeinsatzumfeld; elektronische Bauteile gekapselt, um Einflüsse von Vibration, Feuchtigkeit und Temperaturvariationen zu reduzieren. (Hinweis: Falls spezielle IP-Beschichtungen oder Materialdetails erforderlich sind, wird die Prüfung technischer Datenblätter von JMP empfohlen.)
Kompatibilität und Anwendung:
- Geeignet für Motorräder mit 12-V-System und 4-poliger Flachstecker-Verbindung. Prüfen Sie vor dem Einbau, ob das Layout der Steckerstifte am Fahrzeug mit den am Relais gekennzeichneten Anschlüssen (-31, X, CL, RP) übereinstimmt.
- Unterstützt sowohl herkömmliche Glühbirnen als auch LED-Lampen; elektronische Steuerung gewährleistet eine konstante Blinkfrequenz innerhalb des angegebenen Belastungsbereichs.
Montage und praktische Hinweise:
- Montage erfolgt, indem die vier Pins entsprechend ihren Funktionen angeschlossen werden. Verwenden Sie sichere, saubere Steckverbindungen, um Verlust und intermittierenden Kontakt zu vermeiden.
- Obwohl die Montage in der Regel einfach ist, wird empfohlen, das Relais-Steckersystem und die Kennzeichnungen mit dem vorhandenen Relä oder dem Schaltplan des Fahrzeugs abzugleichen. Bei Unsicherheit oder modifizierten/Aftermarket-Verbindungen wenden Sie sich an eine Fachperson oder eine autorisierte Werkstatt.
Vorteile in der Anwendung:
- Stabile Blinkfrequenz bei variierender Belastung im Vergleich zu mechanischen Relais.
- Reduzierter mechanischer Verschleiß, der typischerweise den Bedarf an häufigem Austausch senkt.
- Kompatibilität mit sowohl Glüh- als auch LED-Systemen macht das Relais in einer Reihe von Setups einsetzbar.
Identifikation: Das Produkt wird unter der Marke JMP verkauft und ist zu finden über MPN 705.74.58 oder GTIN 4043981066654. Alternative Referenz von einigen Anbietern: 1080381.
Abschließende Anmerkung: Das Relais ist darauf ausgelegt, bestehende 12-V-, 4-polige Systeme zu ersetzen oder in solchen zu arbeiten, sofern die angegebenen Verbindungen und Belastungsanforderungen mit der elektrischen Anlage des Fahrzeugs übereinstimmen. Bei Zweifeln an Kompatibilität, Kabelverlegung oder Sicherungsgrößen wird die Konsultation des Fahrzeugschaltplans oder eines professionellen Mechanikers empfohlen.
