Blinkrelais, elektrisches JMP 12V, 3-polig – für Standard- und LED-Blinken
Produktübersicht

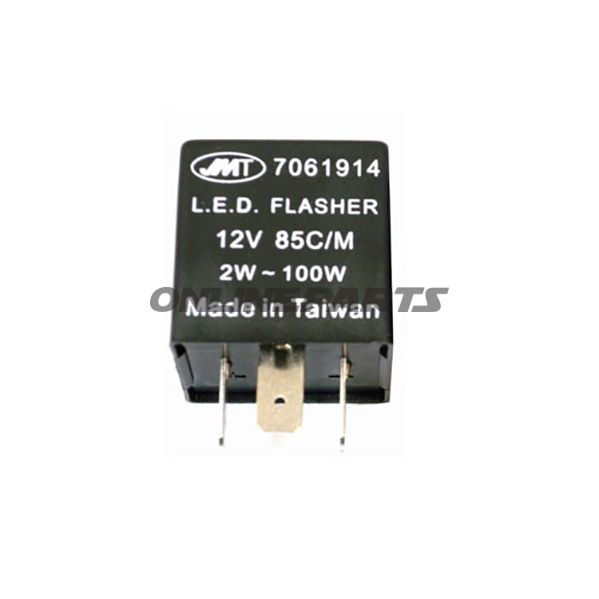

Dies ist ein elektronisches Blinkrelais von JMP mit 3-poliger Flachsteckverbindung, ausgelegt für 12-V-Systeme. Das Relais behandelt sowohl herkömmliche Glühbirnen als auch LED-Blinker innerhalb des angegebenen Leistungsbereichs und sorgt bei korrekter Anschlussweise für eine stabile Blinkfrequenz.
- Brand: JMP (Modell angegeben als MPN 706.19.14)
- GTIN: 4043981047196
- MPN: 706.19.14
Funktion und Anwendung
Die Funktion des Relais besteht darin, das Takt-/Schaltmuster der Blinkleuchten zu steuern, indem dem Blinkkreis periodisch Strom mit fester Frequenz zugeführt wird. Es handelt sich um ein Elektronikrelais, was bedeutet, dass die Blinkfrequenz nicht von thermischen oder mechanischen Kontakten abhängt, sondern von der in der Einheit integrierten Elektronik. Dies gewährleistet eine gleichbleibende Blinkfrequenz bei variierender Belastung innerhalb des spezifizierten Leistungsbereichs des Relais.
Elektrische Anschlüsse und Signifikanz
- E (Masse): Wird an die Karosserie/ negative Batteriespannung angeschlossen.
- B (Batterie): Konstante +12 V Versorgung.
- L (Schalter): Signal vom Blinkkontakt/Indikator, der das Relais aktiviert.
Technische Eigenschaften
- Betriebsart: Elektronisch
- Nomin-Spannung: 12 V
- Leistungsbereich/Last: 2 W – 130 W (deckt sowohl einzelne Lampen als auch mehrere Lampen in einem Standard-Blinkkreis sowie viele LED-Konfigurationen ab; sorge dafür, die gesamte Strombelastung bei der Montage zu bündeln)
- Blinkfrequenz: Circa 85 Blinks pro Minute bei korrekter Belastung
- Polzahl/Verbindung: 3-poliger Flachstecker (passt zu Standard-3-poligen Steckern an vielen Motorrädern)
Materialauswahl und Konstruktion
Das Relais ist mit elektronischen Bauteilen und einer Gehäusekonstruktion für den Motorraddienst gebaut. Die Bauteilwahl in einem elektronischen Blinkrelais ist typischerweise auf thermische Stabilität und elektromagnetische Haltbarkeit optimiert; die Bauteil-Ausführung von JMP zielt auf Beständigkeit gegenüber Vibrationen und Temperaturschwankungen ab, die typischerweise bei Motorrädern auftreten. Da dies ein Elektronikrelais ist, gibt es keine beweglichen mechanischen Kontakte, was den Verschleiß im Vergleich zu älteren elektromagnetischen Varianten reduziert.
Kompatibilität und Anwendungstipps
- Ausgelegt für 12-V-Motorrad-Installationen mit standard 3-poligem Flachstecker. Prüfen Sie vor der Montage den physischen Steckertyp und die Polverbindungen.
- Der Leistungsbereich bedeutet, dass sowohl herkömmliche Glühlampen als auch eine Reihe von LED-Lösungen funktionieren können, aber bei LED-Setups mit sehr geringer Last können zusätzliche Widerstände oder eine kompatible Lastwiderstand nötig sein, um eine korrekte Blinkfrequenz zu erreichen.
- Montieren Sie das Relais an einem trockenen, vibrationsgedämmten Ort mit guter elektrischer Verbindung zum Rahmen und sichern Sie eine geringe Widerstand in den Kabelverbindungen.
Installation und Sicherheit
Befolgen Sie das elektrische Diagramm des Herstellers oder des Fahrzeugs beim Austausch. Trennen Sie die Batterie, bevor Sie am Blinkkreis arbeiten. Prüfen Sie Polarität und sichern Sie Verbindungen, um Kurzschlüsse oder Schäden an der Elektronik zu vermeiden. Wenn die Blinkfrequenz nach der Montage ungenau ist, überprüfen Sie zuerst die Belastung im Kreis und gegebenenfalls die Erdverbindung.
Hinweise
Dieses Produkt ist identifizierbar mit GTIN 4043981047196 und JMP MPN 706.19.14. Informationen zum Belastungsbereich und zur Blinkfrequenz werden vom Hersteller angegeben und sollten als Referenz bei der Beurteilung der Eignung für eine gegebene Installation verwendet werden.
