Blinkrelais Elektrisch Jmp12v 3 Polig

Blinkrelais, elektrisch, JMP 12 V, 3-polig – für Standard- und LED-Blinker

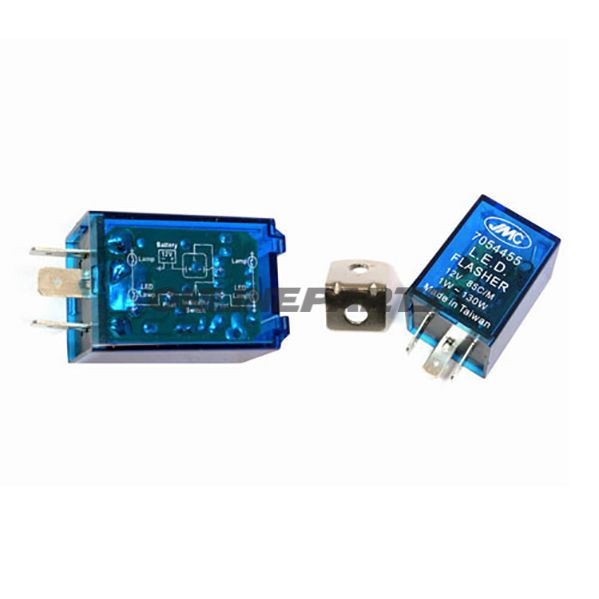

Produktübersicht: Dieses elektrische Blinkrelais von JMP (MPN 705.44.55, GTIN 4043981004670) ist ein 12 V, elektronisches 3-poliges Relais mit flacher Steckverbindung, ausgelegt für sowohl konventionelle Blinkleuchten als auch viele Arten von LED-Blinkern. Das Relais wird mit einer Halteplatte zur Befestigung geliefert.

• Typ: Elektronisches Blinkrelais
• Pol/Stecker: 3-polig, flache Steckverbindung
• Nennspannung: 12 V DC
• Lastbereich: 1 W – 130 W
• Blinkfrequenz: Ca. 85 Blinker pro Minute
• Zubehör: Inkl. Halteplatte zur Fixierung

Anschlüsse und Funktion:

• E (Masse): Chassis-/Masseverbindung.
• B (Batterie): Dauerhafte +12 V Versorgung.
• L (Schalter): Ausgang zum Blinkerschalter/zu den Anzeigen.

Das Relais arbeitet elektronisch und steuert die Blinkfolge ohne mechanische Kontakte, was über die Zeit eine stabile Frequenz liefert und Verschleiß verringert. Es deckt einen großen Leistungsbereich ab (1–130 W), sodass es sowohl mit herkömmlichen Glühlampen als auch mit LED-Leuchten innerhalb der Spannungs- und Leistungsgrenzen des Relais eingesetzt werden kann.

Materialien und Eigenschaften:

• Gehäuse und Stecker: Robuste Kunststoff-/Metallkombination (Standard für elektronische Relais) ausgelegt für die Montage im Motorradumfeld.
• Elektronische Schaltung: Kompakte platinenbasierte Elektronik ohne bewegliche Teile, was typischerweise die Lebensdauer im Vergleich zu mechanischen Relais erhöht.
• Montage: Mitgelieferte Halteplatte ermöglicht das Befestigen am Rahmen oder Chassis und sorgt für vibrationsstabile Positionierung.

Hinweise bei Verwendung mit LEDs:

• Bei LED-Blinkern mit sehr niedriger Leistung (etwa 0,5 W oder weniger) und gleichzeitiger Nutzung von LED-Beleuchtung im Instrumentenbereich kann die Blinkfrequenz beeinflusst werden. In solchen Fällen kann es erforderlich sein, einen zusätzlichen Lastwiderstand (oder eine resistive Last) einzusetzen, um eine korrekte Blinkfrequenz und fehlerfreie Signale zu erreichen.
• Obwohl der Lastbereich des Relais breit ist, sollte die gesamte Strom- und Spannungsbelastung im Stromkreis bei Modifikationen der Blinkanlage (Wechsel des Lampentyps, Hinzufügen von LED-Warnungen usw.) bewertet werden.

Kompatibilität und Anwendung:

• Geeignet für Motorräder und Rolleranwendungen mit standardmäßigen 12 V Systemen, wo eine 3-polige elektronische Lösung gewünscht ist.
• Passend für Installationen, bei denen Platz- und Befestigungsmöglichkeiten ein kompaktes Relais mit Halteplatte erfordern.
• Nicht spezifiziert für den Einsatz in 6 V Systemen oder bei stark überschreitenden Stromanforderungen (über 130 W Gesamtlast).

Identifikation: Das Produkt wird von JMP hergestellt und kann mit MPN 705.44.55 und GTIN 4043981004670 identifiziert werden. Diese Angaben sind nützlich beim Einkauf und bei der Suche nach Ersatzteilspezifikationen oder Kompatibilität mit dem elektrischen System des Fahrzeugs.

Installationstipps für Mechaniker:

• Stellen Sie die korrekte Polbelegung sicher: E = Masse, B = Batterie, L = Schalter. Falsche Verkabelung kann zu Nichtfunktion oder Fehlern führen.
• Montieren Sie die Halteplatte an einem vibrationsgedämpften Ort, jedoch mit ausreichender Belüftung, um unnötige Wärmeansammlung zu vermeiden.
• Bei Kombination mit mehreren LED-Einheiten: Messen Sie die Gesamtleistung und testen Sie die Blinkfrequenz unter Normalbelastung; fügen Sie ggf. einen Lastwiderstand hinzu, wenn Flackern oder zu schnelles/zu langsames Blinken auftritt.

Falls Sie technische Zeichnungen, Messpunkte oder zusätzliche elektrische Daten (z. B. maximaler Strom an einzelnen Anschlüssen) benötigen, sind diese häufig in der technischen Dokumentation des Herstellers für JMP MPN 705.44.55 zu finden.
