Blinkleuchte Chromatto Df

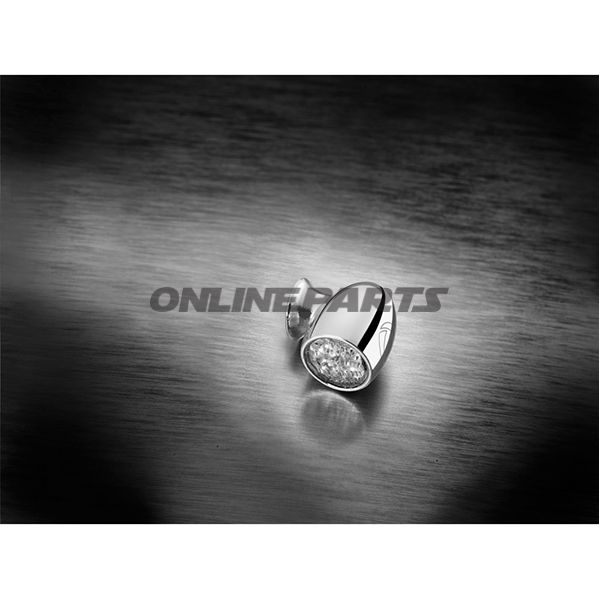

Blinklicht mit Brems- und Rücklicht für Motorrad — Kellermann Atto DF (Kombinationseinheit)

Kurz zur Funktion

Kellermann Atto DF ist eine kompakte All-in-One-Lichteinheit, die Blinker, Rücklicht und Bremslicht in einem Gehäuse aus Metall vereint. Die Einheit ist für den direkten Anschluss an 12-V-DC-Systeme ausgelegt und zugelassen als Rücklichterblinksignal, Rücklicht und Bremslicht. Die Konstruktion enthält die gesamte Elektronik im Inneren, was die Installation vereinfacht und den Bedarf an externer Elektronik reduziert.

Materialien und Aufbau

• Gehäuse: Hochfestes Metall in Silberoptik — gewählt für mechanische Robustheit und Wärmeabführung vom LED-Modul.
• Lichtabdeckung: Transparent/weißes Glas entworfen mit EXtranz (Extreme Optical Transparency) für optische Durchlässigkeit und gleichmäßige Lichtverteilung.
• Elektronik: Integriertes Leiterplatten-IC-Steuerung (Clocked 330 kHz) und Longlife Protection Guard für stabilen Betrieb und Schutz vor Überspannung und Kurzschluss.
• Lichttechnologie: HighPower-LED-Technologie von Kellermann für hohe Leuchtstärke und lange Lebensdauer ohne bewegliche Teile.

Technische Beschreibung und Abmessungen

• MPN: 705.09.07 — Produktnummer zur Identifikation dieses Modells bei Kellermann.
• GTIN: 4029295561008 — globale Handelsnummer zur Erkennung und Lagerverwaltung.
• Anwendung: Universal, geeignet sowohl für Vor- als auch Rückmontage in angegebenen Positionen.
• Montage: M5 Befestigungsgewinde (M5x0,5x6,5), Gewindelänge 6,5 mm.
• Physische Abmessungen: Glaskomponentendurchmesser 10 mm, Gesamttiefe ohne Gewinde 14 mm.
• Farbe und Finish: Gehäuse silbern, Blinkerglas weiß.
• Funktionen: LED-Blinklicht (klassischer Indikator), integriertes Rücklicht und Bremslicht. Nicht sequentiell, keine Positionslichtfunktion.
• Stromversorgung: 12 V DC-Bordnetz.

Kompatibilität und Anwendungsbereiche

Atto DF wurde für Motorräder mit 12-V-Systemen entwickelt, bei denen Platz knapp ist und eine Gesamtlösung für Blinken, Rücklicht und Bremslicht gewünscht wird. Die kompakten Abmessungen machen das Gerät geeignet für Nachrüstungen an Schwingen, Stoßstangen oder kleinen Rücklichtgehäusen, sofern M5-Montage und elektrische Kompatibilität eingehalten werden. Das Gerät ist zugelassen als Blinker, Rücklicht und Bremslicht, was bedeutet, dass es den entsprechenden Anforderungen für diese Funktionen entspricht.

Praktische Hinweise zur Montage und Betrieb

• Alle Elektronik ist im Gehäuse eingekapselt — bohren oder Modifizieren des Gehäuses vermeiden, da dies die interne Elektronik beschädigen und Zulassungen ungültig machen könnte.
• Stellen Sie korrekte Gewindennutzung und angemessenes Anzugsmoment bei der Montage sicher, um Gewindeverformungen oder Gehäusebeschädigungen zu vermeiden.
• Immer an 12 V DC anschließen und Polarität bei der Installation prüfen. Verwenden Sie die passende Sicherung gemäß den Spezifikationen des Fahrzeugs.
• Da die Einheit IC-Steuerung und Schutz enthält, ist sie gegenüber normalen Spannungsvariationen im Motorrad-Elektronetz toleranter, extreme Bedingungen sollten jedoch vermieden werden.

Vorteile dieser Ausführung

• Kombinierte Funktion in einer kompakten Einheit reduziert den Bedarf an mehreren Befestigungspunkten.
• Metallgehäuse bietet mechanische Haltbarkeit und verbesserte Wärmeabführung von den LED-Komponenten.
• EXtranz-Optik und HighPower-LED sorgen für hohe Lichtdurchlässigkeit und Sichtbarkeit ohne übertriebene Leistungsversprechungen.

Identifikation Diese Einheit wird unter der Marke Kellermann (Kellermann Atto DF) geliefert und kann anhand der Produzentennummer MPN 705.09.07 und GTIN 4029295561008 beim Einkauf oder in Ersatzteil-Datenbanken identifiziert werden.

Technische Daten (Übersicht)
