Blinkgeber Relais Französisch

Blinkrelais (französische Steckführung) für Anhänger- und Motorradbetrieb, 12 V

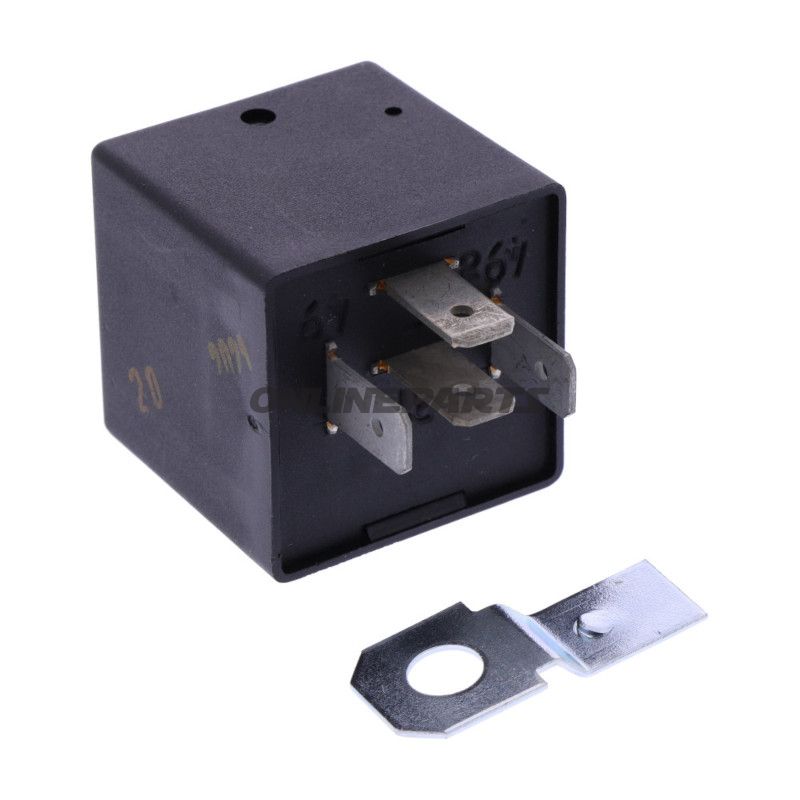

Dieses Blinkrelais von Jaeger (MPN: 146.02.37, GTIN: 4250060509654) ist ein Plug-in-Relais mit der sogenannten französischen Steckführung. Das Relais ist für den Betrieb von Anhängern und Fahrzeugen vorgesehen, bei dem ein separares Relais mit oben montiertem C2- und Erdanschluss erforderlich ist. Das Produkt wird mit einem Montagesatz geliefert, sodass es sicher im Installationsraum befestigt werden kann.

Funktion

• Steuert Blinkfolge und Lastverteilung zwischen Fahrzeug und Anhänger bei 12 V.
• Unterstützt Kombinationen von Glühbirnen mit unterschiedlicher Belastung, was eine korrekte Blinkfrequenz auch bei angeschlossenem Anhänger sicherstellt.
• C2- und Erdverbindung befinden sich im oberen Teil des Relais für leichten Zugang bei Montage und Fehlersuche.

Technische Eigenschaften und Belastungsmöglichkeiten

• Spannungsversorgung: 12 Volt.
• Belastungskonfiguration: 2 + 1 (6) x 21 W und 1 (2) x 0–10 W. Das bedeutet, dass das Relais mehrere 21-Watt-Glühbirnen in den angegebenen Konfigurationen sowie einen Stromkreis mit 0–10 W (z. B. LED oder leistungsschwache Schaltungen) je nach der gesamten Impedanz der Installation Handhaben kann.
• Französische Plug-in-Steckführung: sorgt für Kompatibilität mit Fahrzeugen und Anhängeranschlüssen, die diesen Standard verwenden.

Materialien und Aufbau

• Gehäuse: Robuste Kunststoff- oder Verbundgehäuse-Design zum mechanischen Schutz und zur elektrischen Isolation bei normaler Betriebsbelastung.
• Kontakte und Stifte: Metalllegierung für gute Leitfähigkeit und lange Lebensdauer bei wiederholtem Einstecken in den Stecker.
• Montageshilfe: Wird mitgeliefert und ist für eine dauerhafte Befestigung ausgelegt, sodass das Relais auch bei Vibrationen und Fahrt stabil sitzt.

Kompatibilität und Anwendung

• Eignet sich für Fahrzeuge und Anhänger, die das französische Jaeger-Steckbild und 12-V-Elektarsysteme verwenden.
• Wird dort eingesetzt, wo ein mechanisch-elektrisches Relais zur Steuerung der Blinker benötigt wird, einschließlich Kombination mit Glühbirnen mit hoher und niedriger Leistung.
• Passt zu Werkstätten und erfahrenen Mechanikern, die Blinkrelais im bestehenden Kabelnetz austauschen oder konfigurieren müssen, ohne die Steckernennungen zu ändern.

Praktische Hinweise

• Überprüfen Sie immer das Steckbild am vorhandenen Relaisplatz des Fahrzeugs, um die physische und elektrische Kompatibilität mit dem französischen Plug-in-Muster sicherzustellen.
• Bei Verwendung mit LED-Beleuchtung wird empfohlen, die Gesamtbelastung zu überprüfen und ggf. Anpassungen vorzunehmen (Widerstand oder Elektronik), falls die Blinkfrequenz von der Erwartung abweicht.
• GTIN (4250060509654) und Herstellerangaben (Jaeger, MPN 146.02.37) können bei der Teileidentifikation und Bestellung desselben Relätyps zur Auswechslung verwendet werden.

Diese Beschreibung konzentriert sich auf die technischen Funktionen, Konstruktion und Installationsbedingungen für professionelle Anwender und Motorradfahrer mit Kenntnissen der elektrischen Systeme.
