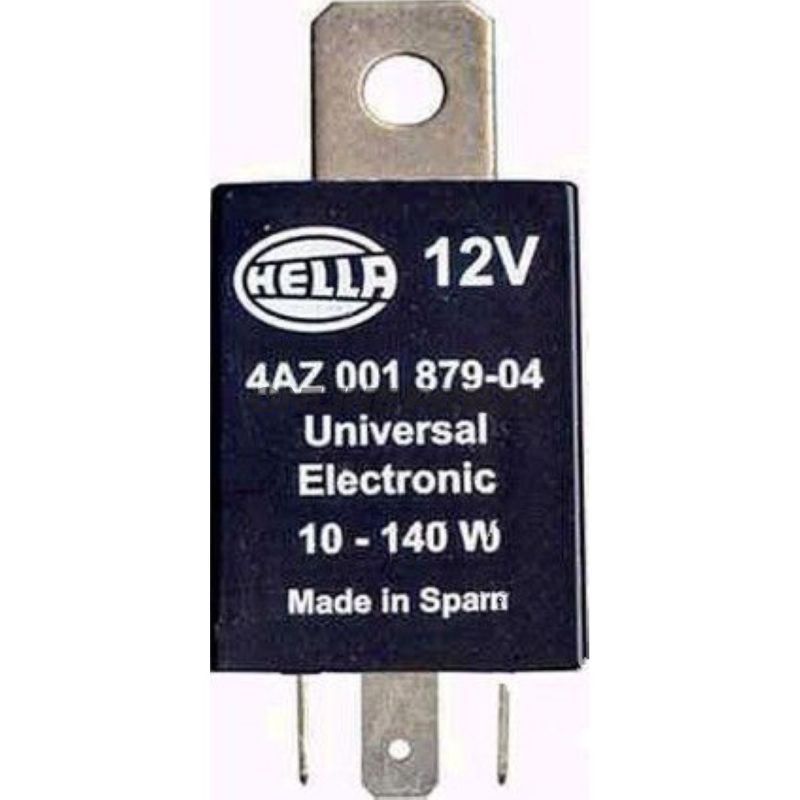

Blinkrelais (Blinkgeber) für 12 V – universal, 3-polig von Hella

Produktübersicht: Dies ist ein universelles Blinkrelais (auf Deutsch oft „Blinkgeber“) von Hella, vorgesehen für 12‑V‑Fahrzeuge. Das Produkt ist unter der Marke Hella mit der Artikelnummer (MPN) 108.04.49 und GTIN 4082300267891 gelistet. Das Relais ist eine mechanisch/elektrische Komponente, die den Ein/Aus‑Zyklus der Blinkleuchten abhängig von Last und Versorgungsspannung steuert.

Funktion und Anwendung:

• Steuert die Blinker (links/rechts) durch wiederholtes Unterbrechen und Schließen des Stroms. Dies gewährleistet die sichtbare Blinkfolge, sowohl bei herkömmlichen Glühlampen als auch bei einigen universellen LED‑Umbauten innerhalb des angegebenen Leistungsbereichs.
• Drei Anschlüsse: 31 = Masse, 49 = Batterie/Versorgung, 49a = Schalter/Ausgang zu den Blinkern. Die Anschlussbezeichnungen entsprechen gängigen Normen, wodurch das Relais mit vielen Motorrad‑ und Fahrzeuginstallationen im 3‑poligen System kompatibel ist.
• Montageart: aufgesetzte/externen Montage mit mitgelieferter Halterung (Universalhalter), was bei Reparatur oder Austausch Flexibilität bei der Platzierung bietet.

Technische Eigenschaften:

• Nennspannung: 12 V (Betriebsbereich 9–16 V), geeignet für übliche 12‑V‑Elektriksysteme.
• Elektrische Schaltleistung: 10–140 W. Dies gibt den Gesamtleistungsbereich an, den das Relais ohne ungewöhnliches Verhalten handhabt. Unter- oder Überschreitung dieser Last kann die Blinkfrequenz verändern oder das Relais außerhalb der Spezifikation arbeiten lassen.
• Temperaturbereich: -40 °C bis +85 °C, was typische Umgebungsbedingungen für extern montierte Komponenten an Motorrädern und Fahrzeugen abdeckt.
• Anzahl Pole: 3 (Standard für einfache Blinkkreise).
• CE‑Kennzeichnung: Das Produkt ist gemäß den geltenden CE‑Anforderungen für elektrische Ausrüstungen in den relevanten Anwendungen zertifiziert.

Materialwahl und Konstruktion:

• Gehäuse und elektrische Kontakte sind aus Materialien gefertigt, die auf elektrische Dauerbelastung und Wärmeableitung unter normaler Last ausgelegt sind. Die Konstruktion zielt auf stabile Kontaktfunktion und lange Lebensdauer innerhalb der angegebenen Temperaturbedingungen ab.
• Die mitgelieferte Halterung ist für die externe Montage ausgelegt und erlaubt Befestigung in Nähe vorhandener Leitungsbäume oder Sicherungsbereiche. Die Materialien von Halterung und Gehäuse sind für Außen‑/Fahrzeugeinsatz geeignet, ohne Leistungszusicherungen über die Herstellerspezifikationen hinaus.

Kompatibilität und Installation:

• Universelle Verwendung in 12‑V‑Systemen mit dreipoliger Blinkrelais‑Anordnung. Stellen Sie sicher, dass die Gesamtleistung der Blinkleuchten (beide Seiten zusammen) innerhalb von 10–140 W liegt, um Funktionalität zu gewährleisten.

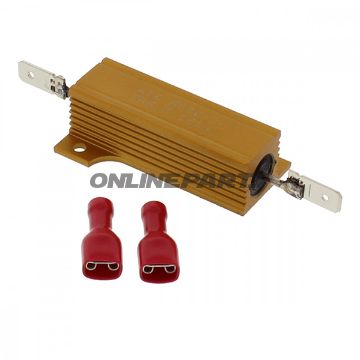

• Bei Verwendung mit LED‑Leuchten kann sich die Blinkfrequenz ändern; in manchen Installationen kann ein elektronischer Lastwiderstand oder ein entsprechendes Schaltungselement nötig sein, um die standardmäßige Blinkfrequenz zu erreichen. Das Relais ist jedoch mechanisch/elektronisch für traditionelle Glühlampen innerhalb des angegebenen Leistungsbereichs ausgelegt.
• Anschließen gemäß Standardbezeichnungen: 31 (Masse), 49 (Batterie/Versorgung), 49A (geregelter Ausgang). Falsche Anschlüsse können Funktionsausfall oder Beschädigung des Relais verursachen.

Identifikation: Hersteller: Hella. Artikelnummer (MPN): 108.04.49. GTIN/Strichcode: 4082300267891. Diese Angaben helfen bei der Suche nach Kompatibilität, Ersatzteilidentifikation und der Auswahl des richtigen Ersatzteils.

Hinweise für Anwender:

• Der Leistungsbereich des Relais ist zu beachten — vermeiden Sie höhere oder niedrigere Lasten, ohne die Gesamtleistung des Systems zu überprüfen.
• Das Produkt wird als einzelne Einheit mit Halter geliefert; Verpackungs‑/Mengenangaben des Herstellers/Distributors können variieren und sind beim Einzelkauf nicht vorauszusetzen.
• Bei Unsicherheiten zur Kompatibilität in Spezialinstallationen (z. B. großflächige LED‑Konvertierungen oder integrierte CAN‑Bus‑Systeme) empfiehlt sich eine Überprüfung des Schaltungsdesigns oder die Konsultation eines Technikers.
