Blinkgeber 3-Polig 12V Mqid 1082114

Blinkrelais 3-polig 12V für Motorrad – elektronische Blinkersteuerung

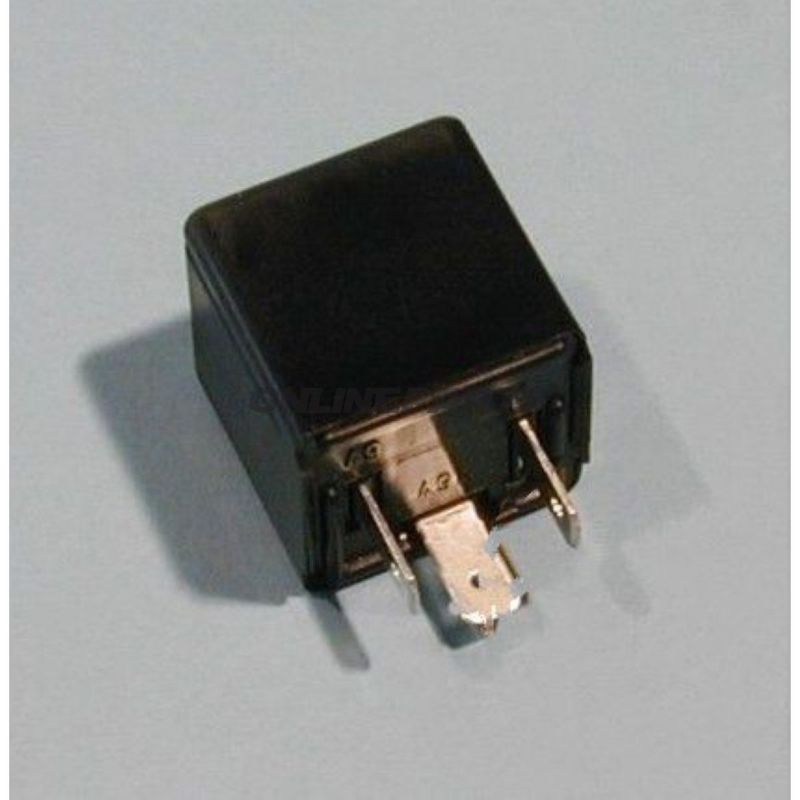

Produkt: Blinkrelais 3-polig, elektronisch, 12 V. Marke: AIC. Artikelnummer (MPN): 108.11.08. GTIN: 4046283507023.

Dieses Blinkrelais ist eine kompakte elektronische Einheit mit drei Polen und flacher Steckverbindung, ausgelegt für 12‑V‑Systeme an Motorrädern und anderen Leichtfahrzeugen. Das Relais sorgt für die richtige Blinkfrequenz und Lastkompensation für herkömmliche Lampen in Vorder‑ und Rückleuchten und ist als direkter Ersatz in Systemen mit 3‑poligem Steckaufbau vorgesehen.

• Anzahl Pole: 3‑polig, flache Steckverbindung.
• Betriebsart: Elektronisches Blinkrelais (fest gesteuerte Elektronik, kein mechanischer Kontakt).
• Nennspannung: 12 Volt DC.
• Lastbereich: 2–4 × 21 W plus 0–4 W (typisch für Kombinationen von Vorder‑ und Rückblinkern mit Glühlampen).
• Anschlüsse (Standardcode):
  • 31 = Masse (Erde)
  • 49 = Batterie / dauerhaftes +12 V
  • 49A = Zündungs-/Blinkerschalter (Steuersignal)

Materialien und Aufbau: Das Relais ist mit elektronischen Bauteilen in einem kompakten Kunststoff-/Metallgehäuse (typisch für diesen Typ) ausgeführt, das Schutz gegen Vibrationen und übliche Einflüsse im Motorradumfeld bietet. Die elektronische Steuerung gewährleistet eine stabile Blinkfrequenz auch bei wechselndem Stromverbrauch und reduziert den Verschleiß gegenüber mechanischen Kontakten.

Funktionell wird das Gerät so beschrieben, dass es Strom von der Batterie zu den Blinkern entsprechend dem Steuersignal des Blinker­schalters (49A) leitet. Interne Elektronikmodule messen und regeln die Last, sodass die Blinkgeschwindigkeit innerhalb normaler Grenzen bleibt, selbst wenn eine einzelne Lampe defekt ist oder bei unterschiedlichen Lampenkonfigurationen innerhalb des angegebenen Lastbereichs.

Kompatibilität und Anwendung: Das Relais ist für 12‑V‑Installationen mit einer 3‑poligen flachen Steckverbindung und standardisierten Anschlussnummern (31, 49, 49A) ausgelegt. Es passt an viele Motorräder und Leichtfahrzeuge, bei denen die physikalische und elektrische Formfaktor übereinstimmt. Für die korrekte Anwendung sollten Sie prüfen, ob die Anschlussnummern im Fahrzeugkabelbaum den Anschlüssen des Relais entsprechen und ob die Gesamtlampenlast innerhalb des angegebenen Bereichs liegt.

Technische Vorteile der elektronischen Ausführung gegenüber mechanischem Relais:

• Stabile Blinkfrequenz bei wechselnder Last.
• Kein mechanischer Verschleiß, geringere Geräuschentwicklung und längere Lebensdauer des Relais.
• Schnelle Reaktion auf Steuersignale und bessere Toleranzen bei kombinierten Lampenkonfigurationen.

Praktische Hinweise: Prüfen Sie die Anschlussnummerierung im Schaltplan des Fahrzeugs vor der Montage. Bei Austausch sollten MPN 108.11.08 und GTIN 4046283507023 als Referenz verwendet werden, um das korrekte Modell und die Marke (AIC) sicherzustellen. Das Relais wird als Einzelgerät zur direkten Montage in kompatiblen Steckhaltern geliefert; in dieser Produktbeschreibung sind keine Angaben zur Verpackungsmenge enthalten.

Identifikation: AIC 108.11.08 (MPN) / GTIN 4046283507023 — ein elektronisches 3‑poliges 12‑V‑Blinkrelais, geeignet für Standard‑Motorradinstallationen mit den angegebenen Anschlussnummern 31, 49 und 49A.
