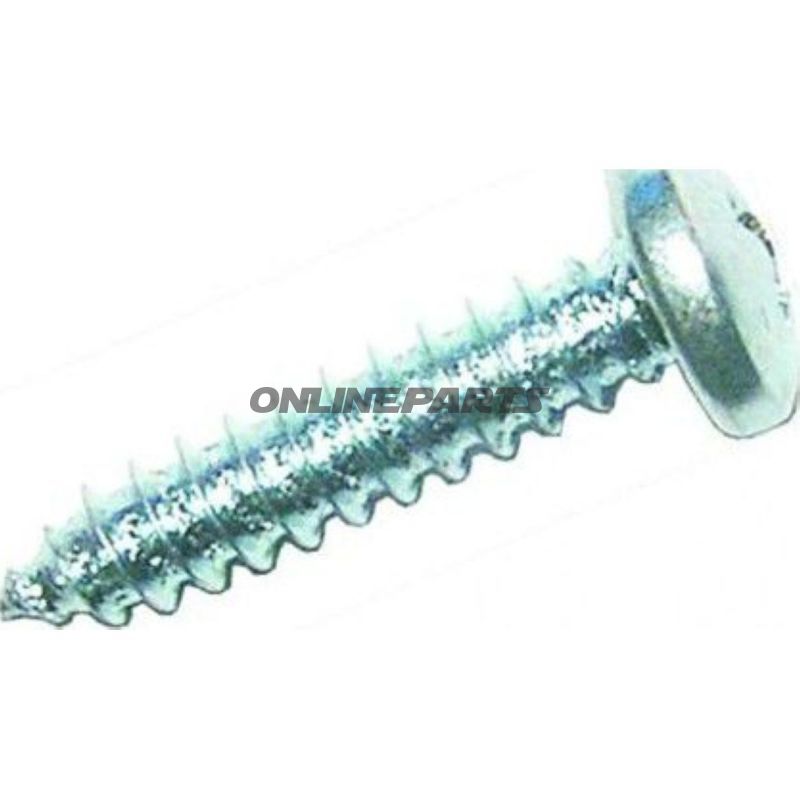

Schraubplatten DIN 7981 — Linsen Schrauben, Selbstschneidend 3,5 x 19 mm (Packung)
Beschreibung und Funktion
Dieses Produkt ist eine Linsenschraubenart gemäß DIN 7981, ausgeführt als selbstschneidende Plattenschraube mit einem Nenndurchmesser von 3,5 mm und einer Gesamtlengthe von 19 mm. Ziel der Schraube ist das Befestigen von dünnen Metall- oder Plattenmaterialien ohne vorgesehene Vertiefung; sie schneidet ihr eigenes Gewinde in weiche bis halbharte Materialien beim Montieren. Die Kopfform ist Panen-/Kuppenkopf (Linsenkopfschraube), was eine geringe Profilhöhe, aber dennoch eine flache Kontaktfläche zum Werkstück bietet.
Material und Oberfläche
Die Schrauben bestehen aus rostfreiem Stahl A2 (blank/geriefelte Oberfläche), was eine gute Korrosionsbeständigkeit in üblichen Außen- und Innenumgebungen sowie in leicht feuchten Bereichen bietet. Die Oberfläche ist unbeschichtet (plain finish), so dass zuverlässige Kontaktflächen und galvanische Neutralität bei Verbindungen mit anderen Metallen gewährleistet bleiben.
- Antriebsart: Phillips ( Kreuzschlitz, H)
- Gewinde: Selbstschneidendes Plattenschraubengewinde (nicht metrisches Standardgewinde)
- Kopf: Linse/Pan (gibt eine stabile Druckfläche)
- DIN/Standard: DIN 7981 (auch in Verbindung mit DIN EN ISO 7049 referenziert)
Technische Daten
Durchmesser: 3,5 mm · Länge: 19 mm · Material: Rostfreier Stahl A2 · Oberfläche: blank · Typ: selbstschneidend · Antrieb: Phillips · Packungsinhalt: wird in einer Gesamtverpackung geliefert. Herstellerangabe in den technischen Daten: Dresselhaus.
Kompatibilität und Anwendung
Die Abmessungen der Schrauben und die selbstschneidenden Eigenschaften eignen sich für Montage in dünnen Blechen, Gehäusen, Deckeln und anderen Metallplatten sowie in Anwendungen, bei denen ein flacher, aber sichtbarer Kopf gewünscht ist. Die Phillips-Spitze ermöglicht einen schnellen Einsatz in herkömmlichen Schraubendreher-/Schraubmaschinen sowie Handwerkzeugen, erfordert jedoch den richtigen Bit, um ein Abrutschen bei hohem Drehmoment zu vermeiden. Rostfreier Stahl A2 wird für Umgebungen ohne starken Säure- oder Salzeinfluss empfohlen; bei stark salzreicher Umgebung sollte die Option eines A4-Materials erwogen werden.
Qualität, Verpackung und Identifikation
MPN: 486.00.86. GTIN: 4026303993012. Der Herstellername Dresselhaus ist in den technischen Spezifikationen angegeben und wird oft als Referenz für Abmessungen und Toleranzen in dieser Serie verwendet. Die technischen Spezifikationen geben an, dass keine zusätzliche Dichtungsscheibe oder Dichtung vorgesehen ist.
Montagehinweise
Beim Bohren oder Montieren in dünnwandigem Material wird eine sorgfältige Vorbereitung und die Verwendung des passenden Drehmoments empfohlen, um eine Verlängerung der Platte oder ein Durchdrücken durch Überdehnung zu vermeiden. Bei Mischmaterialien (z. B. Aluminium/Stahl) sollte eine galvanische Korrosion bei der Wahl von Schrauben- und Unterlage-Materialien berücksichtigt werden.
Technische Tabellen
Die vollständigen technischen Daten folgen Standardangaben: Typ: Selbstschneidend · Durchmesser: 3,5 mm · Länge: 19 mm · Kopf: Linse/Flachkopf · Antrieb: Phillips · Oberfläche: blank · Material: rostfreier Stahl A2 · DIN: 7981 · DIN EN ISO: 7049 · Qualitätsangabe: keine spezielle Qualitätsstufe angegeben · Dichtung/Scheibe: ohne · Hersteller: Dresselhaus.
