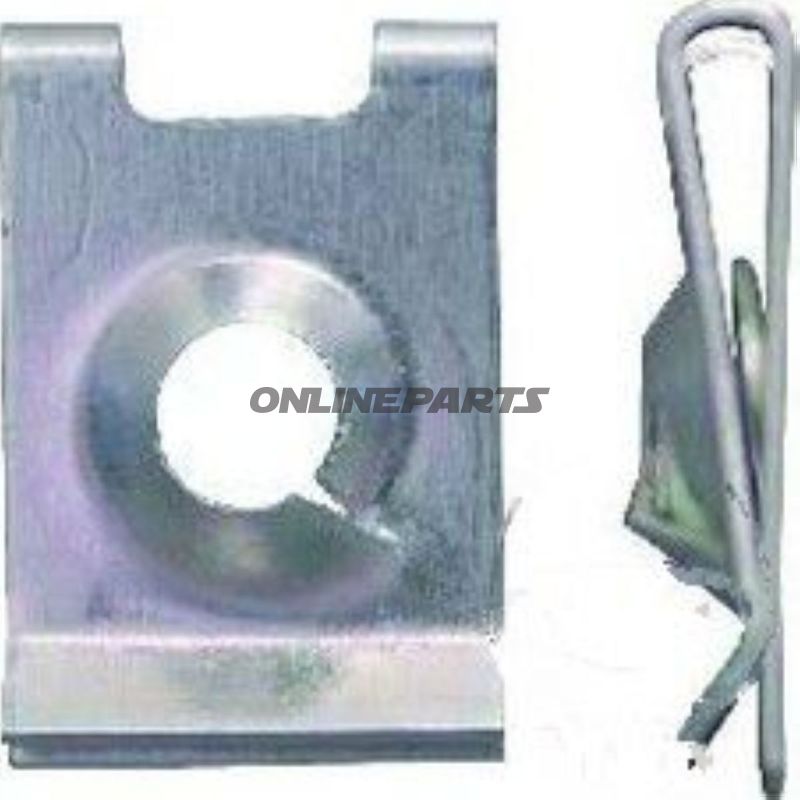

Stahlblechmuttern 4,8 mm für Karosserie- und Paneelmontage (JMP)
Produkt: Stahlblechmuttern 4,8 mm von JMP (MPN: 481.01.61, GTIN: 4043981159523). Diese offene Blechnut ist für die Befestigung in Dünnblechen und Karosserieteilen vorgesehen, bei der eine herkömmliche Mutter nicht verwendet werden kann.
Funktion und Anwendung
- Die Blechnut ist so konzipiert, dass sie an einer Plattenkante oder in einem vorbereiteten Loch herausgepresst oder geschweißt wird, um eine dauerhafte Gewinde-Verankerung in dünnen Materialien zu erreichen.
- Geeignet für die Montage von Bauteilen, Innenleisten, Schild, Befestigungsplatten und ähnlichen Stellen an Kraftfahrzeugen, bei denen der Zugang von der Rückseite eingeschränkt ist.
- Passt zu Schrauben mit etwa 4,8 mm Schälmaß (angegebene Schrauben-/Bohrlochdurchmesser). Das Produkt ist laut Herstellerangaben für ein nicht-metrisches Gewindeschnittprofil vorgesehen.
Material und Oberfläche
- Material: Stahl. Die Stahlsstruktur bietet gute Zugfestigkeit und Haftung in Dünnblechmaterialien.
- Oberfläche: Verzinkt. Die Zinkbeschichtung schützt vor Korrosion in üblichen Autobetriebsumgebungen, sollte jedoch nicht als Korrosionsschutz in sehr aggressiven Umgebungen ohne zusätzliche Behandlung betrachtet werden.
- Das Produkt ist eine offene Blechnut ohne Selbstsperrfunktion, was bedeutet, dass Anzugsmoment und Sperrmittel entsprechend den Anwendungsanforderungen ausgewählt werden sollten, um ein schrittweises Lösen zu vermeiden.
Technische Spezifikationen (Kurz)
- Schrauben-/Bohrungsdurchmesser: 4,80 mm
- Gewindetyp: Nicht-metrisches Gewinde (Laut Herstellerangabe)
- Typ: Offene Blechnut
- Selbstsperrung: Nein
- Material: Stahl
- Oberfläche: Verzinnt
Kompatibilität
Der Hersteller gibt die Kompatibilität mit einer Reihe von Modellen und Marken an, bei denen diese Art Blechnut häufig für Karosseriearbeiten verwendet wird: BMW 1er Reihe (E81, E82, E87, E88), BMW 3er Reihe (E36, E46, E90), BMW 5er Reihe (E34, E39, E60), BMW 7er Reihe (E32, E38, E65, E66, F01, F02) sowie X3, X5, Z3 und Z4. Weiterhin wird eine allgemeine Anwendung für Mercedes-Benz und Smart (als passend für alle Modelle angegeben) sowie ältere VW Golf 3 erwähnt. Beachten Sie, dass die Passform abhängig von der Position, der Plattendicke und dem Gewindeprofil ist; prüfen Sie Maß und Gewindeprofil am konkreten Montagepunkt.
Inhalt der Verpackung
Lieferbar in einer Packung mit 10 Stück. Die angegebene Stückzahl ist der Packungsinhalt und kein fortlaufendes Verpackungsvolumen.
Praktische Montagehinweise
- Stellen Sie eine ordnungsgemäße Vorbereitung des Montageschachts sicher und sorgen Sie dafür, dass die Plattendicke zur gewählten Blechnut passt.
- Die Verzinkung kann Toleranzen beeinflussen; prüfen Sie die Passung vor der endgültigen Verbindung.
- Da die Mutter nicht selbstsperrend ist, ziehen Sie ggf. ein Sperrmittel oder eine Scheibe in Betracht, falls Vibrationen ein Lösen verursachen können.
Marke und Identifikation
Das Produkt wird von JMP geliefert und ist identifiziert mit der Hersteller-Artikelnummer (MPN) 481.01.61 und GTIN 4043981159523, was für Teileverifizierung und Bestellreferenzen genutzt werden kann.
Fazit
Stahlblechmuttern 4,8 mm von JMP sind eine Standardlösung zur Befestigung in Dünnblechen, bei der der Zugang von der Rückseite eingeschränkt ist. Die Materialwahl und Verzinkung bieten praktikable Festigkeit und Korrosionsbeständigkeit bei üblichem Fahrzeuggebrauch; prüfen Sie Gewindetyp und Plattendicke bei der Montageplanung.
