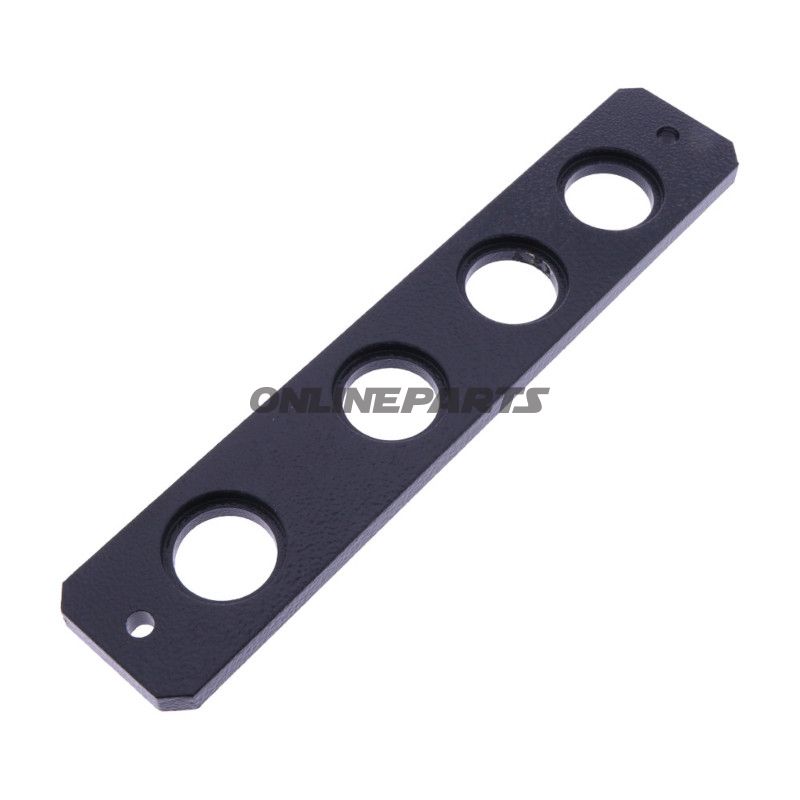

Montageplatte, lang — JMP für Hubtisch 1200
Diese Montageplatte von JMP ist für den Einsatz auf Hubtischen mit 1200 mm Arbeitsbreite vorgesehen und fungiert als verstärkte Fläche zur Befestigung der Plattformkomponenten oder zusätzlicher Ausrüstung. Das Produkt entspricht dem Originalteil JMP J08041049745 und wird unter der Hersteller-Artikelnummer (MPN) 652.70.02 geliefert.
- Funktion: Die Platte wird als tragendes Befestigungselement an Hubtischen verwendet, verteilt die Belastung und gewährleistet den korrekten Abstand zwischen den Befestigungspunkten. Die vorgebohrten Löcher ermöglichen die Befestigung verschiedener Halterungen oder Zubehör mit präziser Zentrierung.
- Abmessungen: Länge/Breite/Höhe: 210 × 40 × 8 mm (auf dem Produktetikett angegeben als L/B/H).
- Bohrloch: ØBohrungen: 23 mm. Der Lochdurchmesser ist an größere Befestigungsaußenringe oder eingeschweißte Buchsen angepasst, abhängig von den Installationsanforderungen.
- Kompatibilität: Ausgelegt für die Hubtisch-Modelle ROX1200 H (JMP). Passend zu Aufstellungen, bei denen eine lange Montageplatte mit den angegebenen Abmessungen und Lochgrößen erforderlich ist.
Material und Oberfläche: Die Platte ist aus Stahl gefertigt (typischer Konstruktionsstahl für diese Art von Bauteilen) und mit ausreichender Dicke (8 mm), um die bei normalem Gebrauch eines Hubtisches auftretenden Kräfte zu widerstehen. Die Oberfläche ist oft bearbeitet, um Korrosion zu reduzieren und eine ebene Montagefläche zu bieten; Fachleute sollten den Bedarf zusätzlicher Behandlung (z. B. Lackierung oder Verzinkung) je nach Umwelt und Einsatz bewerten.
Praktische Hinweise für Mechaniker: Die 23 mm Bohrung bedeutet, dass Schrauben und Durchführungen mit geeigneter Buchse oder Scheibe gewählt werden müssen, um Punktbelastung zu vermeiden. Beim Austausch von Platten sollten Maße gegen vorhandene Halterungen geprüft werden, um eine korrekte Passform sicherzustellen. Die ursprüngliche JMP-Referenz J08041049745 kann bei Ersatzteilabfragen verwendet werden, um ein identisches Teilstück sicherzustellen.
Identifikation: Marke: JMP. MPN (Hersteller-Artikelnummer): 652.70.02. GTIN ist für dieses Produkt nicht angegeben.
Technische Anwendung und Vorteile: Die lange Montageplatte bietet eine einheitliche und stabile Fläche zur Montage von Komponenten und reduziert das Risiko von Verformungen durch Punktdruck dank der 8 mm Materialdicke. Standardisierte Bohrungen machen sie kompatibel mit Industrietypen von Halterungen und Buchsen, was den Austausch und die Wartung erleichtert.
Installationstipps: Prüfen Sie die Ausrichtung der Platte in Bezug auf die Struktur des Hubtisches und verwenden Sie geeignete Sperrschläge (z. B. Unterlegscheiben, Muttern mit Verriegelung oder Gewindelöchern), um ein Lösen während des Betriebs zu verhindern. Bei häufiger Nutzung oder in korrosiven Umgebungen wird eine regelmäßige Inspektion der Schraubverbindungen und gegebenenfalls Nachspannen empfohlen.
