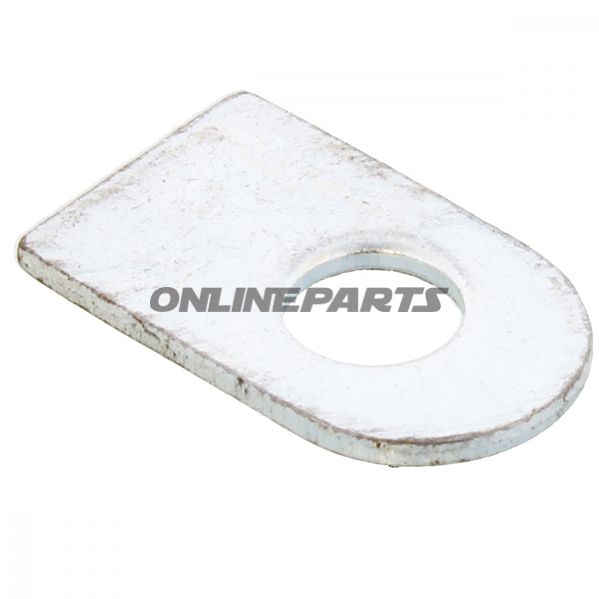

Montageplatte/ Klinke für Schlossplatte — JMP 3500 HK E-107
Produktübersicht: Diese Montageplatte (Klinke) von JMP ist als einfache und robuste Lösung zur Befestigung von Schlossplatten und Sicherungsblöcken entwickelt worden. Sie wird intern als JMP Originalteil JP03030016419 (TP-40E-000600-0) identifiziert und unter dem Modellnamen Montageplatte Klinke JMP 3500 HK E-107 vermarktet.
Funktion: Die Montageplatte fungiert als Zwischenstück zwischen Schlossplatte/Sicherungsblock und dem Chassis oder der tragenden Fläche. Sie gewährleistet die korrekte Positionierung und mechanische Verankerung, verteilt Lasten um das Bohrloch und ermöglicht die Montage kleiner Bauteile mit präzisem Abstand und Winkel. Die Platte eignet sich für Anwendungen, bei denen Größe und präzise Zentrierung um ein Ø6 mm Bohrloch entscheidend sind.
- Maße (L × B × H): 18 × 10 × 10 mm
- Bohrloch: Ø 6 mm
- Originalreferenz: JMP Originalteil JP03030016419 / TP-40E-000600-0
- Marke / Hersteller: JMP (MPN: 652.40.84)
Materialien und Eigenschaften: Die Montageplatte wird als einzelnes geklemmtetes Metallblech geliefert, das für mechanische Festigkeit und minimale Verformung ausgelegt ist. Die Materialauswahl von JMP basiert auf Anforderungen an Dimensionsstabilität und Verschleißfestigkeit bei Befestigungen; Oberflächenfinish und Dicke sind so angepasst, dass die Platte ausreichende Steifigkeit ohne unnötiges Volumen verleiht. Das Bohrloch Ø6 mm ist präzisionsgebohrt, um Passung für Standardbolzen oder Stifte mit minimalem Spiel zu gewährleisten.
Kompatibilität und Anwendung: Das Produkt ist dafür ausgelegt, zusammen mit Schlossplatten und Sicherungsblöcken verwendet zu werden, bei denen Maße und Lochdurchmesser den Angaben entsprechen. Auf Grund der kompakten Abmessungen ist die Platte besonders relevant bei platzbeschränkten Installationen an Motorrad- und Roller-Chassis, in Steuerschränken oder anderen kleineren Montagen, in denen JMP-Sicherungsblöcke verwendet werden.
Montage-Tipps: Stellen Sie sicher, dass die Zentrierung bei Bohrloch und Schraube ausgerichtet ist — das Ø6 mm-Loch erfordert eine Schraube oder einen Nagel mit entsprechenden Toleranzen. Verwenden Sie passende Unterlegscheiben oder Sicherungsmuttern je nach Belastungsrichtung, um lokale Verformungen zu vermeiden. Bei galvanisch korrosiven Umgebungen sollten geeignete Oberflächenschutzmaßnahmen oder korrosionsbeständige Befestigungselemente verwendet werden.
Kodierungen und Identifikation: Das Produkt ist mit dem Hersteller JMP und der Teilenummer (MPN) 652.40.84 gekennzeichnet. Die ursprüngliche JMP-Referenz JP03030016419 (TP-40E-000600-0) kann bei Ersatzteilanfragen oder bei Querverweisen zu anderen Komponentenlisten verwendet werden. GTIN wird für dieses Produkt nicht angegeben.
Hinweise: Die Beschreibung basiert auf gelieferten Maßen und JMP-Referenzen. Wenn Monteringsbedingungen oder Schrauben-/Nagelgrößen in Ihrer Anwendung abweichen, empfehlen wir, das Maßmodell mit dem konkreten Montagepunkt vor der Installation zu überprüfen.
