Batterieschalter

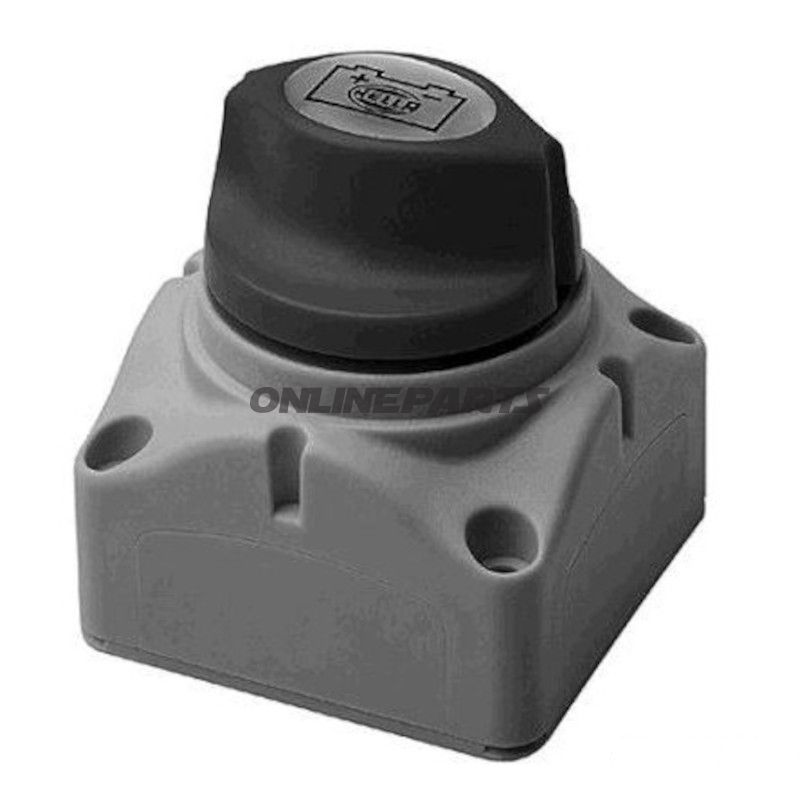

Batterieanschluss zur Ein- oder Aufbaumontage — Drehelement von Hella

Dieser Batterieanschluss von Hella (MPN: 145.92.70, GTIN: 4082300145502) ist ein manueller Drehelementschalter, der zum Trennen oder Verbinden der Stromversorgung in Fahrzeugen und Maschinen vorgesehen ist. Er kann either in Panel eingelassen oder oberflächenmontiert werden und ist für Anwendungen konzipiert, bei denen hohe Strombelastbarkeit und Umweltschutz gefordert sind.

Funktion und Anwendung

• Drehelementsschalter: Wird durch Drehen des roten Knopfs bedient; der Knopf kann nur bei einer 45°-Position gegen den Uhrzeigersinn entfernt werden, was eine unbeabsichtigte Demontage im normalen Betrieb verhindert.
• Montageart: Möglichkeit zur Einbau- oder Aufbaumontage, was Flexibilität beim Panel-Design und Retrofit-Lösungen bietet.
• Serienschaltung: Mehrere Einheiten können mechanisch miteinander verbunden werden, indem die Seitenwand entfernt wird, sodass mehrere Kontakte eng beieinander sitzen und in derselben Montage bedient werden können.

Elektrische Eigenschaften

• Ständige Belastung: 225 A bei 12 V oder 24 V.
• Kurzzeitig maximale Stromstärke: 1000 A (10 Sekunden) bei 12 V oder 24 V.
• Kabell Verbindung: zwei Schrauben M10 für robuste Stromverbindungen.

Materialien und Umweltschutz

• Gehäuse und Bedienknopf aus Kunststoff — Materialwahl reduziert Korrosion und senkt das Gewicht.
• Seewasserbeständig / widerstandsfähig gegen Salzwasser, geeignet für maritime und küstennahe Umgebungen.
• Schutzklasse: IP56 gemäß DIN/ISO 40050 — schützt vor Staub in schädlicher Menge und vor starkem Wasserstrahl.

Physikalische Details

• Farbe des Bedienknopfs: rot — bietet klare visuelle Indikation der Positionss des Anschlusses.
• Betriebsform: DrehiMechanik mit mechanischer Verriegelung in Installations- und Servicestellung.

Praktische Überlegungen zur Montage und Wartung

• Sicherstellen korrekter Drehmomentwerte bei M10-Schraubverbindungen, um Wärmeentwicklung bei hohen Strömen zu vermeiden.
• Bei Serieninstallationen: Kabelführung und mechanische Befestigung planen, wenn die Seitenwand für die Verbindung mehrerer Kontakte entfernt wird.
• Die IP56-Klassifizierung bedeutet, dass die Einheit feuchten Bedingungen standhält, Dichtungen und Anschlüsse sollten jedoch in marinen Umgebungen regelmäßig überprüft werden, um Langlebigkeit sicherzustellen.

Das Produkt wird von Hella hergestellt, einem etablierten Hersteller elektrischer Komponenten für Fahrzeuge. Die Identifikation mit der MPN 145.92.70 und der GTIN 4082300145502 erleichtert es, das richtige Ersatzteil bei Wartung und Dokumentation sicherzustellen.
