Batterietrennschalter (Hauptschalter) für 12/24 V Systeme — Bosch

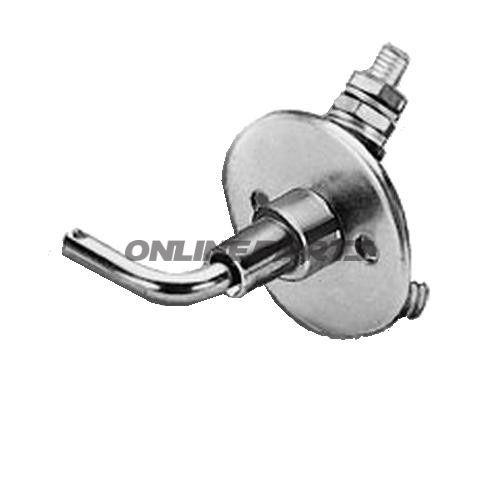

Produktübersicht: Dieser Batterietrennschalter von Bosch (MPN: 145.25.23, GTIN: 3165141934809) ist ein manuell betätigter Hauptschalter mit Kipphebel-Funktion und Einschaltsperre. Er ist vorgesehen, die Stromversorgung zwischen Batterie und elektrischer Anlage bei routinemäßigen Arbeiten, längerer Standzeit oder als Sicherheitsschalter bei Wartungsarbeiten zu unterbrechen.
Funktion und Anwendung: Die Einheit fungiert als einpoliger Schalter, wobei die Verbindung durch Entfernen oder Umklappen des Bedienhebels unterbrochen wird. Er verfügt über eine mechanische Einschaltsperre, die die Stellung während des Betriebs sichert. Die Verbindung zwischen Kontakt und Kabeln erfolgt über eine Bolzenklemme, die Aderendhülsen aufnimmt und eine robuste, niederohmige Verbindung bietet, geeignet für Fahrzeuge und mobile Anwendungen.
- Typ: Herstellerbezeichnung: Batterietrennschalter / Hauptschalter
- Betätigung: Kipphebel-/Handbetätigung mit Einschaltsperre
- Anschluss: Bolzenklemme (Boltterminal) für Kabelschuhe
Materialien und Konstruktion: Gehäuse und Bedienhebel sind galvanisch verzinkt zur erhöhten Korrosionsbeständigkeit in Außen- und feuchten Umgebungen. Die Konstruktion ist mechanisch einfach und darauf ausgelegt, unter wechselnden Belastungen eine solide elektrische Verbindung zu gewährleisten. Die Befestigungsmutter ist achteckig, was die Montage mit Standardwerkzeug einfach und sicher macht.
Einbaumaße und mechanische Details: Das Einbauloch erfordert Ø 23 mm. Es gibt zwei Befestigungsbohrungen Ø 6,4 mm mit einem Lochabstand von 38 mm. Die Einbautiefe/Blechstärke kann bis zu 14 mm betragen, was gängige Armaturenbretter und Batteriefächer bei Motorrädern, ATVs und kleineren Fahrzeugen abdeckt.
Elektrische Eigenschaften und Schutzarten: Die Schaltbelastbarkeit ist bei 24 V angegeben: 100 A dauerhaft und kurzfristig bis zu 500 A für 5 Sekunden. Dies macht ihn geeignet zum Unterbrechen von Anlasssystemen und höheren Lasten in kurzen Pulsen. Die Schutzarten sind mit IP00 für die freiliegenden Anschlüsse (ohne zusätzliche Abdeckung) und IP50 für das Gehäuse angegeben, was Schutz gegen feste Fremdkörper größer als 1 mm bedeutet, jedoch keine Abdichtung gegen Eindringen von Wasser. Bei Einsatz in feuchten Umgebungen wird geeigneter zusätzlicher Schutz oder Unterbringung in einem geschlossenen Raum empfohlen.
Kompatibilität und Anwendungsbereiche: Das Produkt eignet sich zur Montage in Armaturenbrettern und Batterieräumen von Motorrädern, Rollern, kleinen Traktoren, Baumaschinen und Freizeitfahrzeugen, wo ein einfacher, robuster Hauptschalter erforderlich ist. Es ist nicht dafür vorgesehen, über längere Zeiträume als dauerhafter Stromleiter für hohe Ströme ohne korrekt dimensionierte Leitungen und Sicherungslösungen zu dienen.
Praktische Hinweise für den Monteur:
- Sicherstellen des korrekten Anzugsdrehmoments an der Bolzenklemme für geringen Übergangswiderstand.
- Korrosionsgeschützte Kabelschuhe verwenden und ggf. Dielektrikfett in korrosionsanfälligen Umgebungen einsetzen.
- Prüfen, dass die Montageplatte 14 mm nicht überschreitet für korrekten Einbau.
- IP-Werte bei der Platzierung beachten; bei Außenexposition ist zusätzliche Abdeckung erforderlich.
Identifikation: Das Produkt wird von Bosch unter der Artikelnummer (MPN) 145.25.23 vertrieben und ist über GTIN 3165141934809 nachverfolgbar.
