Batterietrennschalter (Hauptschalter) für Batteriehauptleitung – 100 A

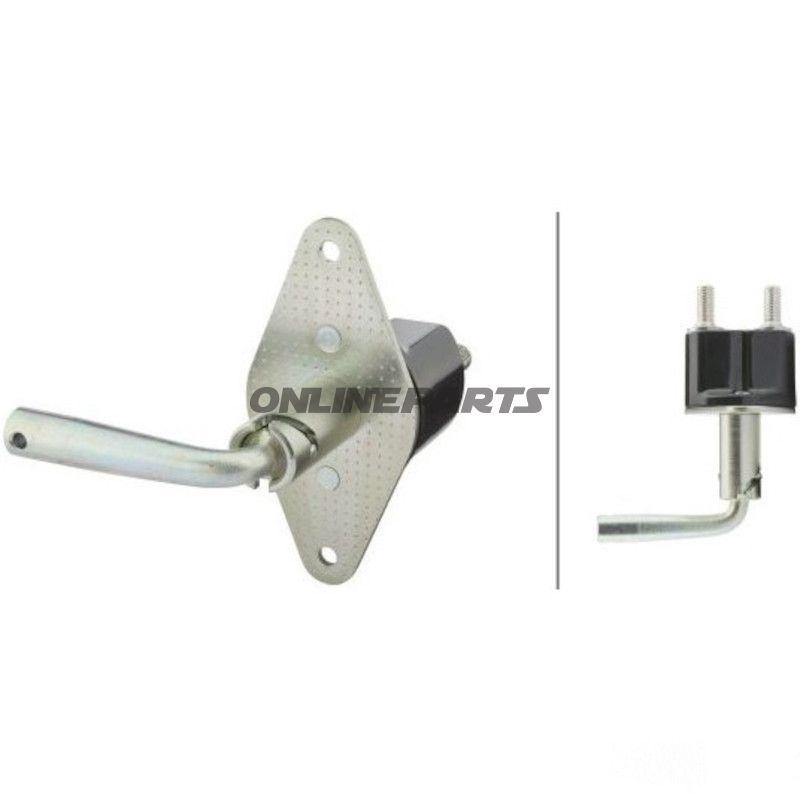

Dieser Batterietrennschalter von Hella (GTIN: 4082300054583, MPN: 145.13.68) ist ein drehbarer Hauptschalter, der entwickelt wurde, um die Batteriehauptleitung sicher und zuverlässig zu unterbrechen. Das Produkt wird hauptsächlich verwendet, um die Batterie bei Wartung, Lagerung oder in Situationen zu isolieren, in denen eine schnelle Trennung aus Sicherheits- und Wartungsgründen erforderlich ist.
- Funktion: Drehschalter mit Schlüsselmechanismus. Der Schlüssel kann in der OFF-Stellung abgezogen werden, wodurch physisch sichergestellt wird, dass der Stromkreis unterbrochen ist und ohne Schlüssel nicht wieder aktiviert werden kann.
- Schaltstellungen: 2 Positionen: 0 = aus, 1 = ein.
- Bedienung: Drehschalter (Verriegelungsfunktion).
Elektrische und mechanische Eigenschaften
- Dauerbelastbarkeit: Max. 100 A bei Umgebungstemperaturen bis 60 °C, vorausgesetzt, die Verbindung erfolgt mit Ring- oder Kabelschuhen von mindestens 50 mm².
- Kurzzeitstromfähigkeit: Max. 2500 A bei 24 V für 10 Sekunden (z. B. Anlaufströme oder kurzzeitige Lastspitzen).
- Montage und Anschluss: Schraubanschluss M10 x 1,5. Zwei Pole/Anschlüsse (Ein- und Ausgang).
- Schutzarten: Schlüssel-Seite IPX4 (spritzwassergeschützt), Anschlussseite IP53 (Schutz gegen Staub in schädlicher Menge und Spritzwasser).
Materialwahl und Konstruktion
Der Schalter ist aus für Batterieanwendungen geeigneten Materialien gefertigt: isolierendes Gehäuse kombiniert mit korrosionsbeständigen Klemmen und Schrauben. Die Klemmen sind für eine mechanisch feste und niederohmige Verbindung mit Ring- oder Kabelschuhen ausgelegt, was Übergangswiderstand und Erwärmung bei hohen Strömen minimiert. Der Schlüssel- und Drehmechanismus ist für wiederholte Betätigung ohne komplexe elektronische Bauteile ausgelegt, wodurch die Anfälligkeit für elektrische Fehler reduziert wird.
Kompatibilität und Anwendung
- Geeignet für 12 V- und 24 V-Systeme in Fahrzeugen, Booten und mobilen Installationen, wo ein Hauptschalter erforderlich ist.
- Passend für Kabel mit Ringösen von mindestens 50 mm², um die angegebene Dauerbelastung ohne Überhitzung zu erreichen.
- Typische Anwendung: Hauptschalter am Batteriepolfür den Plus-Leiter bei Wartung, Lagerung oder als Sicherheitsschalter bei Arbeiten am elektrischen System.
Sicherheit und Wartung
- Sicherstellen des korrekten Anzugsdrehmoments bei der Montage der M10-Verbindung, um lose Verbindungen und übermäßige Wärmeentwicklung zu vermeiden.
- Die Klemmen auf Korrosion prüfen und sicherstellen, dass Ringöse oder Kabelschuh korrekt dimensioniert und befestigt sind.
- Bei wiederholt hohen Anlaufströmen wird eine Inspektion des Schalters über die Zeit empfohlen, da kurzzeitige hohe Ströme die Lebensdauer des Kontakts beeinträchtigen können.
Produktinformationen
- Marke: Hella (in die Produktidentifikation und technischen Daten integriert).
- MPN: 145.13.68.
- GTIN: 4082300054583.
Das Produkt eignet sich für Mechaniker und erfahrene Motorradbesitzer, die einen zuverlässigen mechanischen Hauptschalter mit Schlüsselverriegelung benötigen. Die Angaben zu Strombelastungen und Anforderungen an den Kabelquerschnitt sollten befolgt werden, um eine korrekte und sichere Installation zu gewährleisten.
