Batteriemasseband 500 Mm Minus

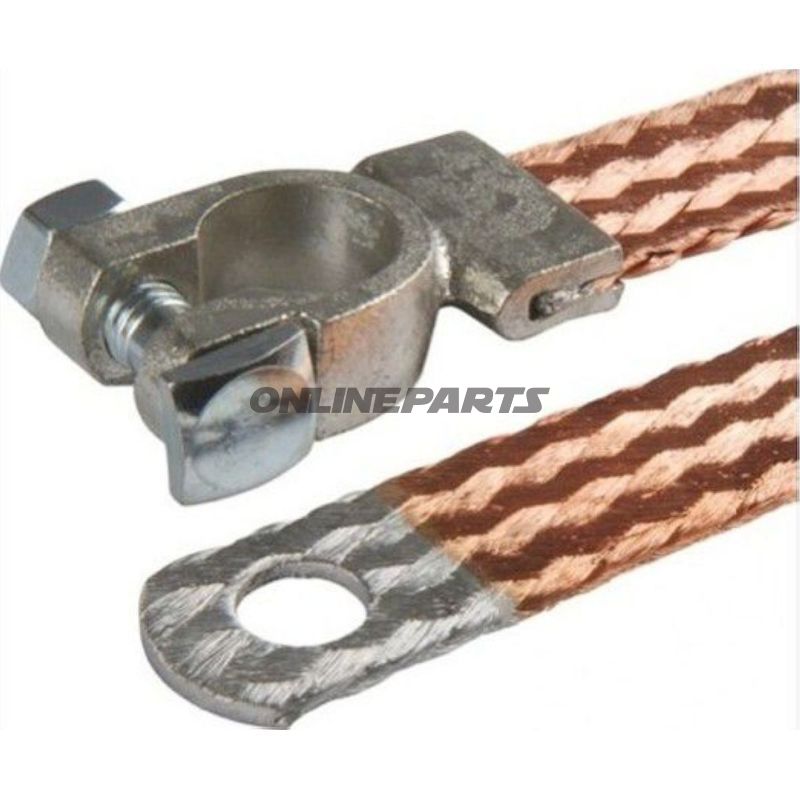

Batterie-Masseband 500 mm (Minus) für Starterbatterie

Dieses Batterie-Masseband ist zur festen Verbindung der Minuspolverbindung zwischen Fahrzeug-/Chassis und Starterbatterie vorgesehen. Das Produkt wird unter der Artikelnummer MPN 155.17.87 geliefert und ist mit GTIN 4026736038267 registriert.

Funktion
Das Band dient als Batteriemasse (Minus), wobei es die elektrische Verbindung zwischen dem Minuspol der Batterie und der Fahrzeugmasse oder der Maschinenkarosserie sicherstellt. Die Hauptfunktion besteht darin, einen niedrigen Widerstand und einen stabilen Rückweg für Anlasserströme und Betriebsströme zu bieten sowie potenziellen Spannungsabfall und Wärmeentwicklung bei hohen Strömen während des Startvorgangs zu minimieren.

Material und Ausführung

• Material: Massives Kupfer mit Zinnbeschichtung. Kupfer gewährleistet gute Leitfähigkeit; die Zinnbeschichtung reduziert Oxidation und verbessert die Korrosionsbeständigkeit in Motorraumumgebungen.
• Querschnitt: 21,2 mm² — dimensioniert, um hohe Anlasserströme ohne nennenswerte Temperaturerhöhung zu führen.
• Oberfläche: Verzinnt, um den Kontaktwiderstand über die Zeit zu verringern und eine bessere elektrische Verbindung zu Stahloberflächen zu gewährleisten.

Maße und mechanische Daten

• Lochabstand: 500 mm — Abstand zwischen den Befestigungsbohrungen.
• Bohrungsdurchmesser: 10,5 mm — Durchmesser der Löcher für Bolzen/Schraubverbindung.
• Für Batteripol-Ø: 15,9 mm — Innendurchmesser an der Batterieklemme, angepasst an Standardpole.
• Breite: 21 mm — Breite des Bandes für mechanische Kontaktfläche und Stromführung.

Praktische Eigenschaften und Anwendung
Die Konstruktion des Bandes aus verzinntem Kupfer kombiniert gute elektrische Leitfähigkeit und Beständigkeit gegen Korrosion in aggressiven Umgebungen (Salz, Feuchtigkeit und Temperaturschwankungen). Die angegebenen Maße machen es geeignet für die direkte Montage zwischen Batterieklemme und Masse an Fahrzeugen und Maschinen, wobei der Lochabstand von 500 mm zu vorhandenen Befestigungspunkten passt oder leicht mit Standardbolzen angepasst werden kann.

Kompatibilität
Passend für Batterien mit Minuspol und Anschlussdurchmesser von etwa 15,9 mm und/oder Anwendungen, bei denen ein Lochabstand von 500 mm gewünscht ist. Anwender sollten den vorhandenen Bauraum sowie die Wahl von Bolzen/Schrauben an den Befestigungspunkten prüfen, um eine korrekte und sichere Befestigung zu gewährleisten.

Technische Referenz
MPN: 155.17.87
GTIN: 4026736038267

Montage und Wartung

• Reinigen Sie Kontaktflächen von Lack/Oxid vor der Montage, um den Kontaktwiderstand zu minimieren.
• Verwenden Sie korrekt dimensionierte Bolzen und Sicherungsmuttern; ziehen Sie diese mit den vom Hersteller angegebenen Drehmomentwerten an, um Überdrehen oder lose Verbindungen zu vermeiden.
• Inspektion: Überprüfen Sie regelmäßig auf Korrosion und mechanischen Verschleiß bei den Serviceintervallen.
