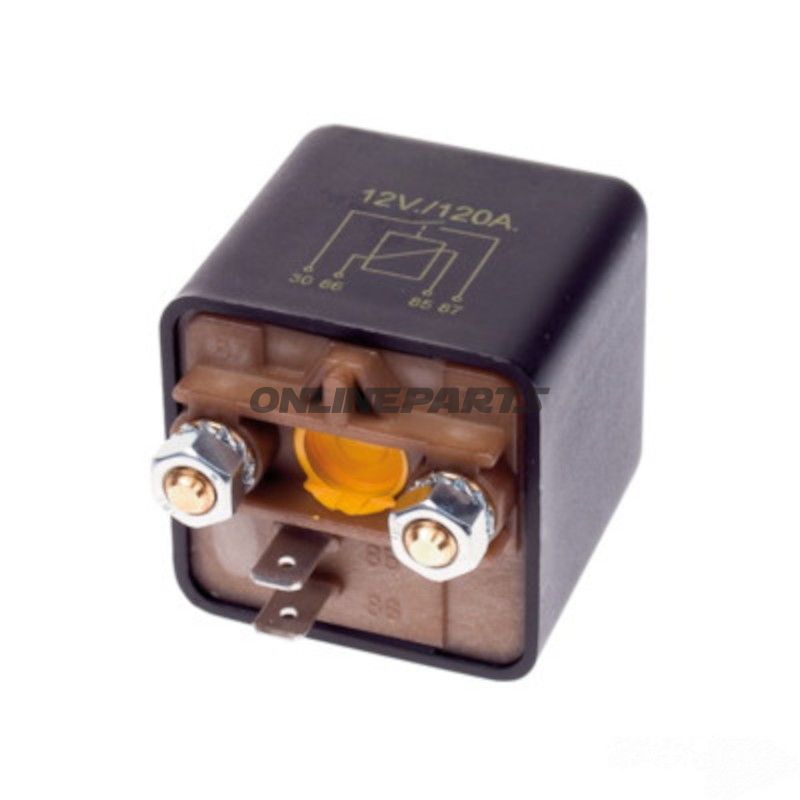

Batterie TRENNRELAIS 12V/120A

Batterie-Trennrelais 12V/120A für den Anschluss eines zusätzlichen Batteriesystems

Produkt: Batterie-Trennrelais (4-polig) von ACV. GTIN: 4026724220773. MPN: 194.08.56.

Dieses mechanische Batterie-Trennrelais ist für Systeme mit 12 V und einer maximalen Dauerbelastung von 120 A ausgelegt. Das Relais trennt zwei Batterien elektrisch, bis Bedarf besteht, sie zu verbinden — zum Beispiel beim Laden durch einen Generator oder Ladegerät — und fungiert als Schließ-/Verbindungsrelais (closing). Eine 4-polige Bauweise sorgt für eine korrekte Unterbrechung/Verbindung sowohl positiver als auch negativer Stromkreise in Anwendungen, in denen dies erforderlich ist.

Funktion

• Hält Haupt- und Hilfsbatterie im Normalbetrieb isoliert, um eine Selbstentladung der Startbatterie zu vermeiden.
• Erlaubt automatisch oder steuerungsgesteuertes Anschließen eines zusätzlichen Batteriesystems beim Laden, abhängig vom Steuersystem der Installationslösung.
• Das 4-polige Design ermöglicht das Unterbrechen mehrerer Leitungen in derselben Einheit, was die Verkabelung bei komplexen Installationen vereinfacht.

Materialien und Bauweise

• Die Kontakmechanik des Reläs ist für Belastungen bis 120 A ausgelegt; die Wahl des Kontaktsmaterials und der Isolationskomponenten ist angepasst, um niedrigen Übergangswiderstand und lange Lebensdauer bei ordnungsgemäßer Nutzung zu gewährleisten.
• Das Gehäuse besteht aus elektrisch isolierendem Material mit geeigneter Wärmeableitung für die Einheit unter Last. Das Produkt wird ohne zusätzlichen Halter geliefert.

Technische Daten

• Spannung: 12 V
• Stromkapazität: 120 A
• Polen: 4
• Schaltfunktion: Schließen/Verbinden (closing)
• Mit Halter: Nein

Kompatibilität und Anwendung

• Geeignet für Motorräder, industrielle Fahrzeuge, Wohnmobile und andere 12-V-Systeme, bei denen eine Verbindung zwischen zwei Batterien gesteuert werden soll.
• In bestehende Stromsysteme integrierbar, jedoch ist eine korrekt dimensionierte Verkabelung und passende Sicherungen gemäß lokalen Installationsnormen erforderlich.
• Mechanische Relais benötigen ausreichende Kühlung und korrekte Montage, um bei hohen Strömen optimal zu funktionieren.

Sicherheit und Installation

• Installieren durch qualifiziertes Fachpersonal oder Personen mit Kenntnissen des Fahrzeug-Elektriksystems. Falsche Montage kann Überhitzung oder elektrische Fehler verursachen.
• Verwenden Sie passende Sicherungen und dimensionieren Sie die Kabel nach 120 A Belastung und beachten Sie geltende elektrische Vorschriften.

Das Produkt ist von ACV gekennzeichnet und vertrieben (GTIN 4026724220773, MPN 194.08.56), und seine Eigenschaften machen es in Systemen nutzbar, in denen eine manuelle oder steuerte Verbindung eines zusätzlichen Batteriesystems erforderlich ist. Wenden Sie sich an einen Techniker, um geeignete Verkabelung und Sicherungswahl für Ihre konkrete Installation zu prüfen.
