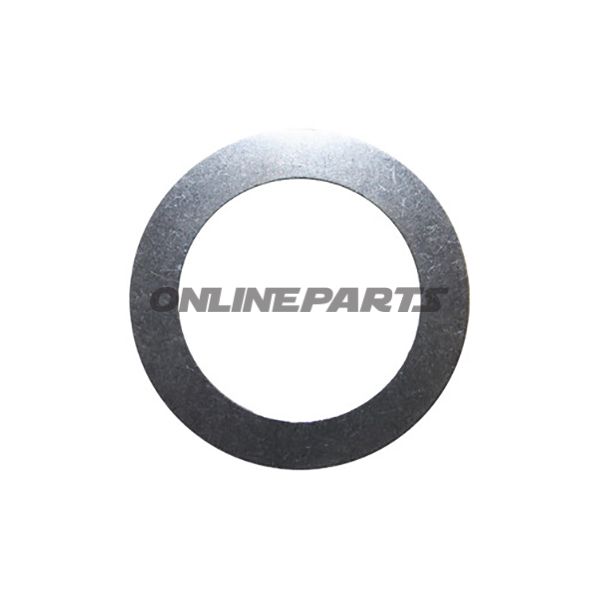

Axiallagerscheibe Hofmann 26503 Lagerscheibe für Duolift Kopflager. Stahl, Ø außen 77,7 mm, Ø innen 55 mm, Stärke 1,0 mm.
Axiell-Lagerscheibe für Hofmann Duolift – tragende Scheibe für Hauptlager
Produkt: Axiell-Lagerscheibe für Hofmann Duolift. Dieses Teil wird von Hofmann hergestellt und trägt die Originalhersteller-Referenz (MPN: 652.55.96). Die GTIN des Produkts lautet 8054081052986.
Funktion und Anwendung
Die axiellager-Scheibe wird als tragende Abstandscheibe im Hauptlager von Hofmann Duolift-Liften verwendet. Die Scheibe verteilt die axiale Belastung und dient als Kontaktfläche zwischen dem Lager und den Montageflächen, um korrekte axiale Ausrichtung und Spielkompensation sicherzustellen. In der Praxis reduziert sie lokale Belastungskonzentrationen und hilft, die Lagerjustierung während des Betriebs und bei Belastung durch Fahrzeuge zu bewahren.
Material und Eigenschaften
- Material: Stahl — gewählt wegen seiner Festigkeit und Verschleißfestigkeit an Kontaktflächen. Die Eigenschaften des Stahls ermöglichen gute Tragfähigkeit und dimensionale Stabilität unter Belastung.
- Oberfläche: Deutsche Original-Hofmann-Teile werden typischerweise ohne umfangreiche Oberflächenbehandlung außer Standard-Korrosionsschutz geliefert; bei Einsatz in korrosiven Umgebungen sollte geeigneter Korrosionsschutz geprüft werden.
- Dimensionale Genauigkeit: Mit Toleranzen angegeben, die zur Hofmanns Duolift-Hauptlager passen, um korrekte Passung und Funktion sicherzustellen.
Technische Maße
- Außendurchmesser (Ø Außenseite): 77,7 mm
- Innendurchmesser (Ø Innen): 55,0 mm
- Dicke: 1,0 mm
Kompatibilität und Identifikation
Die Scheibe ist als Hofmann-Originalteil für Duolift-Systeme angegeben. Verwenden Sie MPN 652.55.96 und GTIN 8054081052986 bei Abgleichen mit Ersatzteillisten oder bei Bestellungen, um sicherzustellen, dass die Abmessungen und Toleranzen des Teils zur spezifischen Lift-Modell- und Hauptlager-Konfiguration passen.
Praktische Hinweise für Mechaniker
- Kontrollieren Sie Montageflächen auf Verschleiß, Verformung oder Korrosion vor Wiederverwendung; eine intakte, ebenflächige Fläche ist für eine korrekte Lastverteilung erforderlich.
- Bei mehrfacher Demontage kann es sinnvoll sein, Dicke und Ebenheit zu messen, da selbst geringe Änderungen das Lager-Klarspiel beeinflussen.
- Die Scheibe ist dünn (1,0 mm); beachten Sie, dass eine falsch platzierte oder falsch dimensionierte Scheibe verändertes axiales Spiel oder Belastungsmuster verursachen kann.
Identifikation in Systemen
Marke: Hofmann. MPN: 652.55.96. GTIN: 8054081052986. Geben Sie diese bei Ersatzteilabfragen oder bei der Registrierung im Wartungssystem an, um eine korrekte Bauteilverfolgung sicherzustellen.
Hinweis
Die Informationen basieren auf Hofmann-Originaldaten für die angegebene Teilenummer. Bei Unsicherheiten zur Kompatibilität mit einem bestimmten Duolift-Modell wird eine Prüfung der Maschinen-Ersatzteilliste oder technischer Dokumentation empfohlen.
