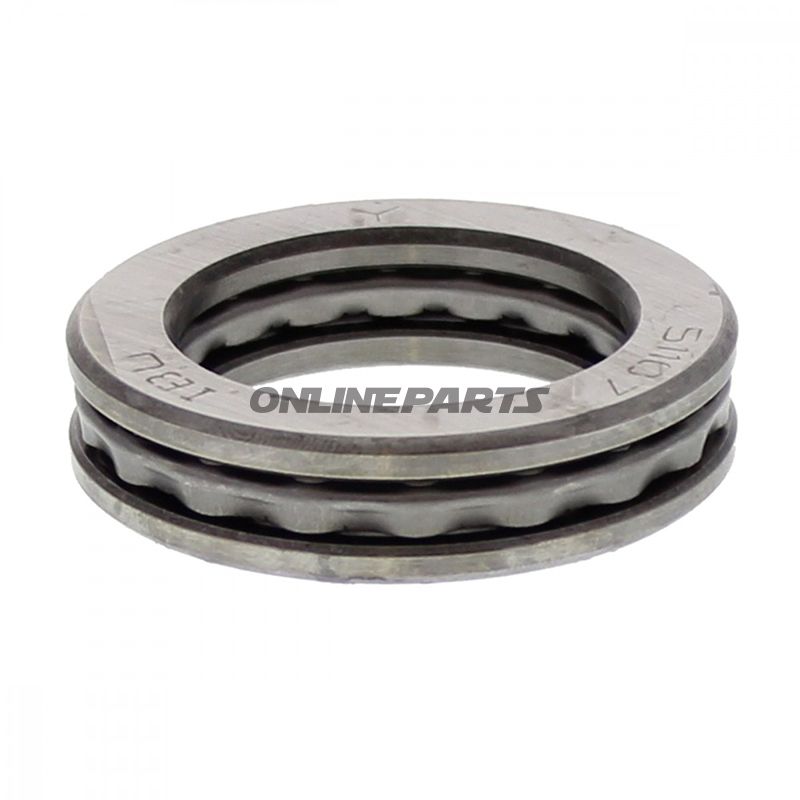

Axiallager für Drucklager, Ravaglioli Modell 51107X (MPN 652.11.57)
Produktbeschreibung: Dieses Axiallager, bekannt von Ravaglioli als Modell 51107X und intern mit MPN 652.11.57 referenziert, ist ein Stahl-Drucklager für axiale Belastungen in mobilen und stationären Hebe- und Pressvorrichtungen. Das Lager wird typischerweise in Werkstatthebebühnen, hydraulischen Pressköpfen und anderen Anwendungen eingesetzt, bei denen eine kompakte axial ausgerichtete Kontaktfläche Druck tragen und eine korrekte Bewegung zwischen Welle und Gehäuse sicherstellen soll.
Funktion: Die primäre Funktion des Axiallagers besteht darin, axiale Kräfte zwischen einer inneren Welle und einer äußeren Komponente zu übertragen, während gleichzeitig eine Rotationsbewegung mit geringer Reibung erfolgen kann. Die Konstruktion ist für Druck aus einer Richtung optimiert (Einweg-axiale Lagerung), bei der die Flächen und Materialwahl des Lagers eine stabile Belastungsverteilung und Verschleißfestigkeit bei wiederholten Druckzyklen sicherstellen.
- Innendurchmesser (d): 35 mm
- Außendurchmesser (D): 52 mm
- Höhe (B): 12 mm
- Material: Stahl (tachymetrisch bearbeitet für Drucklasten)
Materialauswahl und Eigenschaften: Das Lager ist aus Stahl gefertigt, was eine hohe Druckfestigkeit, gute Formstabilität und Beständigkeit gegen Verformung unter axiale Belastungen bietet. Stahl als Material bedeutet außerdem, dass Oberflächenbehandlung und Schmierung wichtig sind, um eine lange Lebensdauer in korrosiven oder dreckigen Werkstattumgebungen zu gewährleisten. Für die meisten Anwendungen wird geeignete Schmierung und gegebenenfalls Oberflächenschutz nach dem Montageumfeld empfohlen, um Verschleiß zu reduzieren und Korrosion vorzubeugen.
Kompatibilität und Anwendungsbereiche: Dieses Axiallager ist für Anwendungen mit den angegebenen Abmessungen (35 mm Innendurchmesser, 52 mm Außendurchmesser, 12 mm Höhe) ausgelegt. Es wird häufig als Drucklager in Ravaglioli-Hebebühnen und ähnlichen Geräten verwendet, wobei MPN 652.11.57 die relevante Ersatzteilbezeichnung ist. Vor dem Einbau sollte der Monteur Maße und Toleranzen an den Kontaktflächen sowie eventuelle Adapterplatten oder Distanzscheiben prüfen, die in der konkreten Installation erforderlich sind.
Technische Vorteile:
- Robuste Stahlkonstruktion mit guter Druckfestigkeit für axiale Belastungen.
- Kompakte Abmessungen ermöglichen platzsparende Lösungen in Hebe- und Pressvorrichtungen.
- Standardisierte Maße erleichtern den Austausch von entsprechenden Axiallager in Ravaglioli-Geräten.
Montage- und Wartungshinweise: Beim Einbau müssen beide Kontaktflächen sauber und frei von Graten sein. Achten Sie auf korrekte Passung zwischen Welle und Lager; zu lose Passung kann Spiel und ungleichmäßige Belastung verursachen, zu straffe Passung kann zu erhöhter Reibung und schnellerem Verschleiß führen. Verwenden Sie geeignetes Schmiermittel gemäß den Empfehlungen des Herstellers, um geringe Reibung und verlängerte Lebensdauer zu gewährleisten. Überprüfen Sie regelmäßig auf Anzeichen von Verschleiß, Eindringen von Schmutz oder Korrosion in Werkstattumgebungen.
Identifikation: Die Artikelbezeichnung in der Herstellerdokumentation kann Ravaglioli 51107X oder die Teilenummer 652.11.57 (MPN) angegeben sein. Es ist keine GTIN in den übermittelten Daten angegeben; bei Bedarf zur eindeutigen Warenidentifikation sollte das Reservedelskatalog oder das Serviceblatt des Lieferanten konsultiert werden.
Hinweis: Die Abmessungen oben sind kritisch für eine korrekte Funktion. Wenn Maße oder Oberflächen nicht mit der vorhandenen Montage übereinstimmen, sollten alternative Teile oder Distanzscheiben nach technischer Bewertung verwendet werden.
