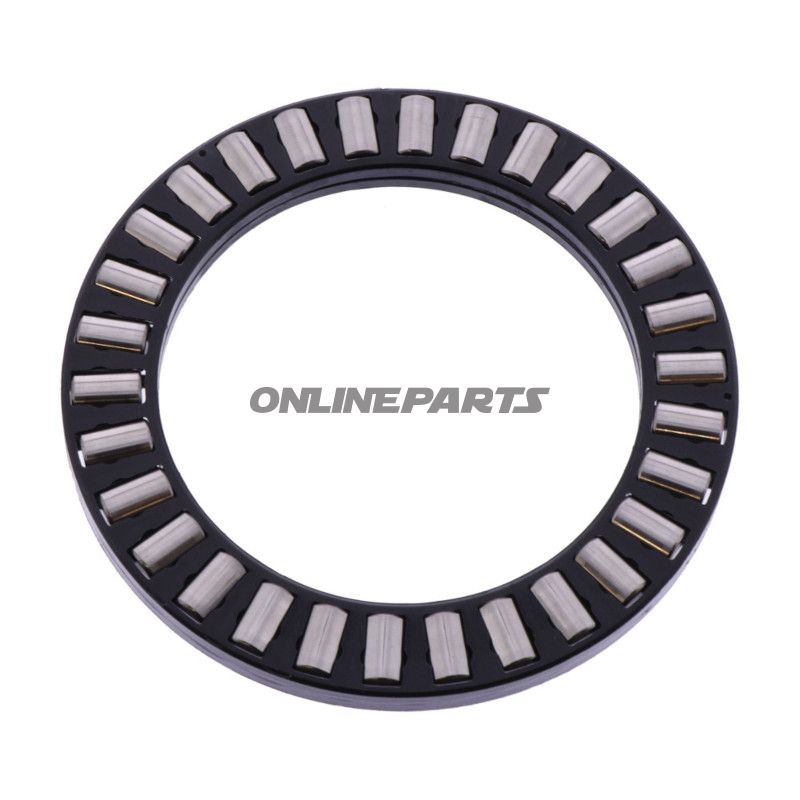

Axial-ZYLINDERROLLENKRANZ Hofmann MTF 3000 1322117

Axial-cylinderrullekrans für Hofmann MTF 3000 / MSE 5000 — Legeformål an 2-Säulenliften

Produkt: Axial-cylinderrullekrans von Hofmann (GTIN: 8054081052993, MPN: 652.10.15). Diese Ringform ist als Druck-/Steuerungskomponente für die obere Unterstützung/Hauptlagerung auf Hofmanns 2-Säulenplattformen konzipiert, hauptsächlich MTF 3000 und MSE 5000.

Funktion

• Wirkt als axialer Rollenlager oder Laufring zwischen dem Zylindergehäuse der Hebe-Spindel und der zugehörigen tragenden Fläche. Sie übernimmt die axiale Belastung und sorgt für gleichmäßige Bewegung und korrekte Zentrierung des Zylinders beim Heben und Senken.
• Verringert direkten Metall-zu-Metall-Kontakt, indem Druck verteilt und Reibung reduziert wird, was zur Verringerung von Verschleiß am ZylinderMantel und an angrenzenden Komponenten beiträgt.

Dimensionen und Passform

• Außendurchmesser (Ø außen): 77,3 mm
• Innendurchmesser (Ø innen): 55,4 mm
• Höhe: 6 mm

Die Abmessungen entsprechen der gemeinsamen Montages Geometrie in Hofmann MTF 3000 / MSE 5000 Liften, und MPN 652.10.15 wird von Hofmann zur Identifikation dieses spezifischen Rings bei Ersatzteil-Bestellungen verwendet.

Material und Eigenschaften

• Typischerweise aus gehärtetem Stahl oder einem Stahllagerteil mit Oberflächenbehandlung für Korrosionsbeständigkeit und Verschleißfestigkeit gefertigt. Die Materialwahl priorisiert Tragfähigkeit, Dimensionsstabilität und Widerstand gegen Druckbelastung.
• Die Oberflächenfinish ist auf laufende Kontakte mit Zylinderdelen angepasst, um das Risiko von Eindrücken und punktuellem Verschleiß zu minimieren. Die genauen Legierungs- und Wärmebehandlungsdetails folgen Hofmann-Produktstandards.
• Begrenzte Dicke (6 mm) zur Gewährleistung des korrekten axialen Abstands, ohne die Hebe-Geometrie wesentlich zu beeinflussen.

Kompatibilität und Anwendung

• Primär ausgelegt für Hofmann MTF 3000 und MSE 5000 2-Säulenlifte. Messen und MPN gegen vorhandene Komponenten vor dem Einbau prüfen.
• Geeignet für Werkstattbetrieb, bei dem zyklische Belastungen des Hebesystems und wiederholter Betrieb Anforderungen an Verschleißfestigkeit und passgenaue Ausführung stellen.
• Passt in Hauptlager-/Topstützbereiche, wo ein flacher axialer Laufring mit den angegebenen Durchmessern benötigt wird.

Technische Vorteile

• Standardisierte Maße (77,3 × 55,4 × 6 mm) für einfachen Austausch bei Wartung.
• Robuste Konstruktion, die das Risiko frühzeitiger Verformung bei axialer Belastung reduziert.
• Verwendung der Hofmann-Nummer (MPN 652.10.15) und GTIN (8054081052993) erleichtert die Sicherstellung der richtigen Ersatzteil bei Bestellung und Lagerverwaltung.

Montier- und Inspektionshinweise

• Reinigen Sie Kontaktflächen vor dem Einbau, um korrektes Sitzen zu gewährleisten und Fremdkörper zwischen Ring und Zylinder zu verhindern.
• Prüfen Sie äußere und innere Ringdurchmesser auf Verschleiß- oder Ausflachungen bei regelmäßiger Wartung, besonders wenn der Aufzug viele Zyklen durchlaufen hat oder hohen Lasten ausgesetzt war.
• Beim Austausch MPN 652.10.15 und Maße direkt mit dem alten Bauteil vergleichen, um Kompatibilität sicherzustellen.

Dieses Produkt wird von Hofmann geliefert und ist identifiziert durch GTIN 8054081052993 sowie die Hersteller-/Teilenummer 652.10.15. Wenden Sie sich bei weiteren Toleranzen oder Montagestlungen an Ihren Ersatzteil-Lieferanten oder Hofmanns technische Dokumentation, falls erforderlich.
