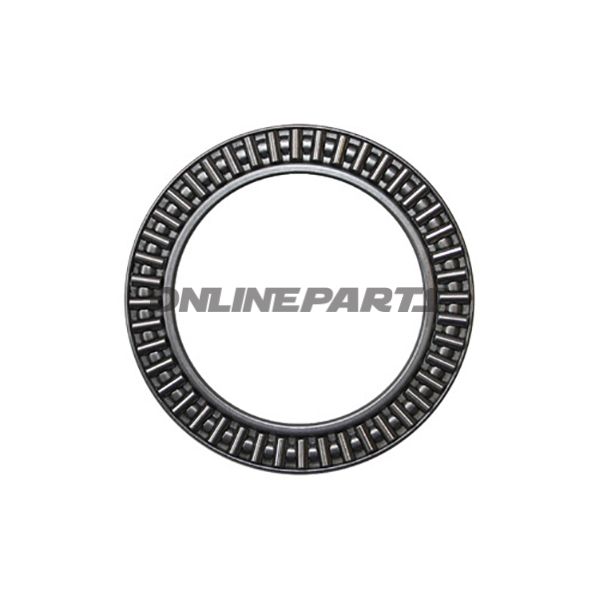

Axial-Nadelkranz Hofmannduolift 1333012

Axial-Nadelschnurrring für Hebeausrüstung — Hofmann DUOLIFT 1333012

Produkt: Axial-Nadelschnurrring von Hofmann, Modell DUOLIFT 1333012 (MPN: 652.53.72, GTIN: 8054081104593). Diese Komponente ist für axiale Belastungen in Maschinenbau und Hebevorrichtungen vorgesehen, einschließlich Hofmanns DUOLIFT-Systeme.

Funktion

• Die Axial-Nadelschnurrring nimmt axiale Kräfte zwischen zwei Kontaktflächen auf und erlaubt eine Rotation mit minimiertem Reibungsverlust.
• Sie eignet sich für enge Bauformen, bei denen hohe axiale Tragfähigkeit mit geringer Bauhöhe kombiniert werden muss.
• Typische Anwendungen umfassen Lagerbaugruppen in Hebeösen, Gelenken und Achsendenkonstruktionen in Werkstatt- und Hebeausrüstungen.

Material und Konstruktion

• Material: Harter Stahl. Der Stahl bietet hohe Festigkeit und Verschleißfestigkeit bei wiederholten axialen Belastungen.
• Konstruktion: Die Nadeln sind in einem schlanken Kranz angeordnet, was eine gleichmäßige Verteilung der Axiallasten über die Kontaktflächen sicherstellt.
• Oberflächenbehandlung: Bauteile dieser Art werden typischerweise mit einer brünierten oder leichten nitridierten Oberfläche geliefert, um Korrosion und Verschleiß zu reduzieren; bei kritischen Anwendungen wird eine korrekte Schmierung und gegebenenfalls Nachbearbeitung nach der Montage empfohlen.

Maße und Abmessungen

• Innendurchmesser (ID): 55 mm — passt zu Achsen und Innenlagerscheiben mit dieser Spezifikation.
• Außendurchmesser (OD): 77,5 mm — relevant bei der Anpassung in Gehäuse oder Montageflanschen.
• Höhe (Breite des Rings): 3 mm — geringe Profilhöhe, geeignet, wo axialer Platz begrenzt ist.

Kompatibilität und Anwendungsüberlegungen

• Das Produkt wird als Hofmann DUOLIFT-Komponente angegeben und ist kompatibel mit Hofmann-Hebeinrichtungen, kann aber auch in anderen Konstruktionen verwendet werden, sofern Abmessungen und Lastanforderungen den angegebenen Maßen entsprechen.
• Beim Einbau Toleranzen zwischen Welle, Gehäuse und Nadelschnurrring genau überprüfen, um Punktbelastungen oder zu große Spielverhältnisse zu vermeiden.
• Korrekte Schmierung ist entscheidend für die Lebensdauer; Schmierfett oder Öl gemäß den Anweisungen des Herstellers für die Gesamtanlage verwenden.

Technische Vorteile

• Hohe axiale Tragfähigkeit bei geringer Bauhöhe — geeignet für kompakte mechanische Montagen.
• Stahlmaterial gewährleistet Verschleißfestigkeit über wiederholte Belastungszyklen.
• Standardabmessungen (ID 55 mm, OD 77,5 mm, Höhe 3 mm) erleichtern den Austausch oder die Integration in bestehende Konstruktionen.

Identifikation

Hersteller ist Hofmann, Modellbezeichnung DUOLIFT 1333012. Das interne Ersatzteil-Nummernsystem (MPN) lautet 652.53.72 und der globale Handelscode (GTIN) ist 8054081104593 — diese Nummern können zur eindeutigen Bestellung und zur Überprüfung der Kompatibilität beim Einkauf verwendet werden.

Montagetipps

• Montageflächen gründlich reinigen, um Partikel zwischen Nadeln und Lauffläche zu vermeiden.
• Vermeiden Sie übermäßige Schlagkraft beim Einbau; verwenden Sie geeignete Presswerkzeuge, um Nadeln und Ringe zu schützen.
• Nach der Montage: Freie Rotation prüfen und Unrundheiten oder Bindungen vor Inbetriebnahme ausschließen.

Kontaktieren Sie die technische Dokumentation von Hofmann für detaillierte Toleranzen und Toleranztabellen, falls das Produkt in anspruchsvolle maschinengefertigte Baugruppen oder zertifizierte Hebeeinrichtungen integriert werden soll.
