Aussengewinde Fest Variotyp541 7/16-24 Unf Silber

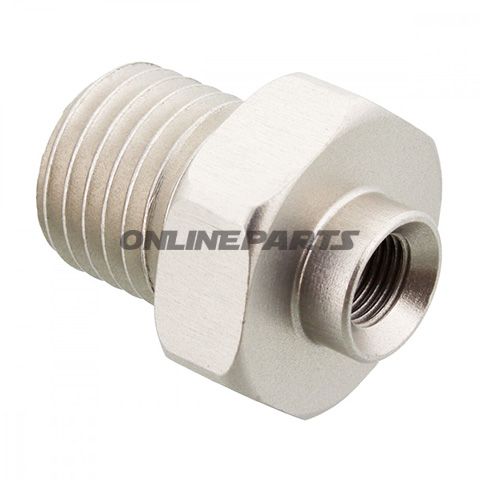

Außengewinde (fest) Vario TYP541 7/16-24 UNF — zur Abdichtung mit konkaver Konus

Produktübersicht: Diese Komponente ist ein festes Außengewinde der Vario TYP541-Serie von JMP (MPN: 757.03.40, GTIN: 4043981237719). Das Gewinde ist als 7/16-24 UNF mit konischer/konkaver Abdichtigungsfläche spezifiziert und wird in silberner Ausführung geliefert. Das Produkt ist für den Einsatz in hydraulischen, pneumatischen und mechanischen Verbindungen vorgesehen, bei denen ein standardisiertes UNF-Gewinde und eine konische/konkave Dichtfläche zur Abdichtung gegen eine geeignete Gegenlöt- oder konische Sitzfläche verwendet werden.

Funktion und Anwendung:

• Festes Außengewinde zur Montage in einem Gegenstück mit Innengewinde oder in einem Adapter, wo das Gewinde nicht frei rotieren soll (fester Typ).
• Die konkave (nach innen gebogene) Dichtkegel ist so ausgelegt, eine dichte Kontaktfläche zu einer konischen Gegenlötung zu bilden — üblicherweise in Fittings und Verbindungen, bei denen Metall-zu-Metall-Dichtung oder Abdichtung mit Dichtungsring verwendet wird.
• Eignet sich für Anwendungen, in denen UNF-Standard (feine Gewindesteigung) erforderlich ist: 7/16-24 UNF. Hinweis: In Beschreibungen können Informationen zwischen 7/16-20 und 7/16-24 variieren; Dieses Produkt ist im Titel als 7/16-24 UNF angegeben und in einigen Textabschnitten als 7/16-20 bezeichnet — prüfen Sie Maße und Haltbarkeit gegen Ihre spezifische Komponente vor der Montage.

Material und Oberflächen:

• Ausführung: silberfarbene Oberfläche. Die Farbe deutet typischerweise auf Verchromung, Verzinkung oder Edelstahl mit polierter Oberfläche hin — JMP gibt Silber als visuelles Merkmal an, aber spezifisches Material und Beschichtung sollten bei Bedarf auf Korrosionsklasse oder elektrische Leitfähigkeit bestätigt werden.
• Eigenschaften: feste Formgebung und konische Dichtfläche erfordern Präzision bei Gewinde und Kegel, um eine korrekte Abdichtung ohne Überdrehen sicherzustellen. Oberflächenbehandlung beeinflusst Verschleißfestigkeit und Korrosionsbeständigkeit.

Kompatibilität und Montage:

• Zu berechnende Anwendungen umfassen Fittings für Bremsen, hydraulische Schläuche, Ölröhren und andere Systeme, die UNF-Geometrie verwenden. Prüfen Sie Gewindetyp und Dichtkegel beim Gegenstück (Gegenlage), um Kompatibilität sicherzustellen.
• Wird montiert, indem das Gewinde in das entsprechende Gegenstück eingedreht wird, bis die Dichtfläche korrekt an der konischen Gegenfläche anliegt. Verwenden Sie das passende Drehmoment, um Verformung des Kegels oder Beschädigung des Gewindes zu vermeiden.
• Wenn eine zusätzliche Abdichtung gewünscht wird, kann eine korrekt dimensionierte Dichtung (z. B. eine Ring- oder Dichtung, die für konische Flächen ausgelegt ist) nach Herstellerangaben verwendet werden.

Technische Hinweise und Identifikation:

• Hersteller/Marke: JMP — Modellnummer (MPN) 757.03.40.
• GTIN: 4043981237719 — kann für Abfragen in Ersatzteilkatalogen und zur Prüfung identischer Ware im Lager verwendet werden.
• Prüfen Sie Maße: Obwohl der Titel 7/16-24 UNF angibt, wird auch 7/16-20 in der Beschreibung erwähnt; messen Sie immer Gewindedurchmesser und Steigung mit geeignetem Messwerkzeug vor der Montage, um Kompatibilitätsfehler zu vermeiden.

Sicherheit und Handhabung:

• Verwenden Sie das richtige Werkzeug, um Kratzer am Gewinde oder Verformung der Dichtkegel zu vermeiden.
• Vermeiden Sie Überdrehen; zu hohes Moment kann die Geometrie der Dichtfläche beeinträchtigen und Leckagen verursachen.
• Bei Ersatz in kritischen Systemen (z. B. Bremsen oder Hochdruckhydraulik) befolgen Sie die Herstelleranweisungen und testen Sie das System nach der Montage auf Undichtigkeiten.

Abschließender Hinweis: JMPs Vario TYP541 mit MPN 757.03.40 und GTIN 4043981237719 ist ein spezialisiertes festes Außengewinde mit konkaver Dichtkegel, das eine präzise Abdichtung in Systemen erfordert, die UNF-Gewinde benötigen. Bestätigen Sie konkrete Gewindemaße und Materialanforderungen gegen das vorhandene System vor der Montage.
