Außengewinde (fest) für Vario Speed-Bremssystem, 3/8-24 UNF — 22 mm, silbern
Dieses Befestigungsteil ist eine Außengewinde-Verbindung vorgesehen für Vario-/Speed-Bremsschläuche mit geflochtenem Stahlrohr (Stahlflex). Das Produkt wird von JMP geliefert (MPN: 757.19.46, GTIN: 4043981245950) und ist darauf ausgelegt, eine mechanische Verbindung zwischen Brems-Schlauch und Anschlüssen an einem Fahrzeug herzustellen, bei der das 3/8-24 UNF-Gewinde verwendet wird.
- Funktion: Feste Außengewinde-Verbindung für direkte Verbindung von Vario-Bremsenschläuchen (Speed-Bremsen) mit Stahlgeflochtenem Schlauch. Entwickelt, um eine sichere, feste mechanische Verbindung zwischen Schlauchende und Komponenten des Bremssystems zu schaffen.
- Gewindespezifikation: 3/8"-24 UNF (Feingewinde), Außengewinde, fest (nicht verstellbar).

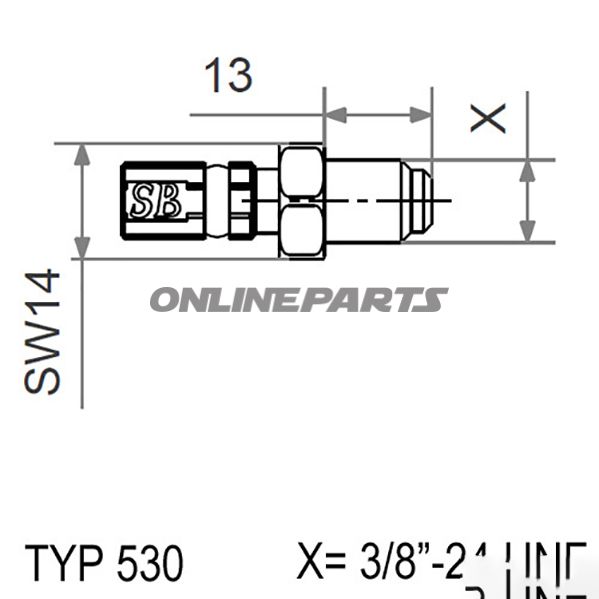

- Maße: Nominell 22 mm Länge, Gewindelänge ca. 13 mm. Schlüsselweite: 14 mm.
- Oberfläche und Farbe: Silberfarbene Oberfläche. Die Oberfläche ist zwecks Korrosionsschutz unter normalen Fahrbedingungen ausgeführt; übliche metallische Oberfläche (nicht lackierter Kunststoff) erwartet.
Werkstoffauswahl und Eigenschaften
Der Befestigungsteil besteht aus Metall, geeignet für hydraulische/mechanische Fitting-Anwendungen, dimensioniert, um den Kräften und Vibrationen standzuhalten, die typischerweise in Bremssystemen von Motorrädern und Kleinfahrzeugen auftreten. Die silberfarbene Oberflächenbehandlung deutet auf eine korrosionshemmende Behandlung oder Legierungsschutz hin; konkrete Legierung wird in den Produktdaten nicht angegeben. Die Schlüsselweite von 14 mm bietet einen standardisierten, werkstattfreundlichen Griff bei Montage mit Schraubenschlüssel oder Drehmomentschlüssel.
Kompatibilität und Anwendung
- Ausgelegt für Fittings und Schläuche in Vario/Speed-Bremssystemen mit Stahlgeflochtenem Schlauch, wobei 3/8"-24 UNF dieser gängige Gewinde Standard ist.
- Geeignet für direkte Verbindung mit entsprechendem Innengewinde in Fittings; prüfen Sie immer Gewindetyp und -richtung gegenüber der vorhandenen Komponente vor der Montage.
- Typischerweise verwendet bei Austausch von Endstücken an flexiblen Stahlgeflochtenen Bremsenschläuchen oder als Ersatzteil bei der Reparatur von Schlauchführungen.
Montage- und Sicherheitsüberlegungen
- Sorgen Sie für ordnungsgemäße Reinigung der Gewindeflächen vor der Montage, um Fremdkörper in der Verbindung zu vermeiden.
- Verwenden Sie das passende Drehmoment beim Anziehen; Überdrehen kann das Gewinde oder den Schlauch beschädigen, Unterziehen kann Leckage verursachen.
- Da dies eine feste (nicht drehbare) Außengewinde-Verbindung ist, erfordert die Montage oft Zugang zu Gegenmutter oder Innenfitting am Ende.
- Nach der Montage sollte das System gemäß den Herstellerangaben druckgeprüft werden, um Dichtigkeit und Funktion sicherzustellen.
Identifikation
Das Produkt ist von JMP gekennzeichnet und kann anhand der MPN 757.19.46 identifiziert werden. GTIN 4043981245950 kann bei der Suche in Ersatzteilarchiven oder beim Bestellen verwendet werden, um die korrekte Komponentenkonformität sicherzustellen.
Wenn Sie sich bezüglich der Kompatibilität mit einem konkreten Motorradmodell oder einer bestehenden Fitting-Komponente unsicher sind, wird empfohlen, die Gewindegröße (3/8"-24 UNF), Schlüsselweite (14 mm) und Gewindelänge (ca. 13 mm) mit dem auszutauschenden Teil zu vergleichen.
