Außengewinde, festes Vario Typ530 3/8-24 UNF — Anwendung und Eigenschaften

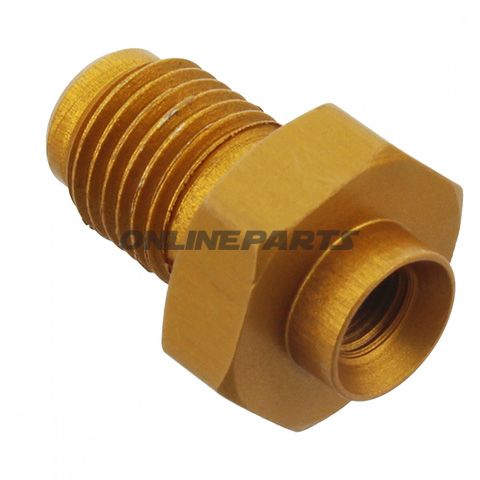

Produkt: Außengewinde, festes Vario Typ530 3/8-24 UNF in goldfarbener Ausführung von JMP (MPN: 757.03.32, GTIN: 4043981237641).
Diese Komponente ist ein festes Außengewinde, ausgelegt für die Verbindung von Vario-Typen-Fittings und Rohrleitungen, bei dem das Gewinde 3/8-24 UNF-Standard erfordert wird. Das Gewinde ist für eine präzise Anbindung und Dichtung in Verbindung mit passenden Innengewinden mit demselben UNF-Standard gefertigt.
- Gewindespezifikation: 3/8-24 UNF (Unified Fine Thread) — feine Gewindesteigung, die oft in Hydraulik- und Kraftstoffsystemen an Motorrädern sowie anderen Fahrzeugen verwendet wird, wo enge Passung und Vibrationsbeständigkeit wichtig sind.
- Dichtkegel: Kombination aus konvexem und konkavem Dichtkegel (konvex + konkav), die Metall-zu-Metall-Kontaktflächen bei korrekter Montage sicherstellt. Diese Geometrie reduziert Leckagen, wenn sich das Bauteil mit der entsprechenden Gegenfläche in korrekter Oberflächenfinish und Anzugsdrehmoment trifft.
- Ausführung und Farbe: Goldfarbige Oberfläche — kann eine anodische Oxidation, PVD-Beschichtung oder eine andere Oberflächenbehandlung sein, abhängig von den Spezifikationen des Lieferanten (prüfen Sie die Detailanforderungen beim Hersteller, falls Oberflächeneigenschaften für Ihre Anwendung kritisch sind).
Material und mechanische Eigenschaften
Der Hersteller JMP gibt diese Typen oft in korrosionsbeständigen Legierungen oder Stahl mit Oberflächenbehandlung an, um Verschleiß- und Korrosionsbeständigkeit zu verbessern. Die Kombination aus Fingewinde und konvexen/ konkaven Dichtflächen bedeutet, dass die Komponente für hohe wiederholte Montage und Demontage ausgelegt ist, ohne wesentlichen Dichtheitsverlust, vorausgesetzt korrekte Montagepraxis und geeignetes Drehmoment. Für spezifische Materialdaten und Festigkeit Parameter sollten Sie das technische Datenblatt des Herstellers für MPN 757.03.32 prüfen.
Montage- und Kompatibilitätshinweise
- Nur Gegenstücke mit 3/8-24 UNF Innengewinde und kompatibler Dichtfläche verwenden, um eine korrekte Dichtung zwischen konvexem und konkavem Kegel zu erreichen.
- Beabsichtigtes Anzugsdrehmoment des Herstellers einhalten, um ein Überdrehen des Dichtkegels zu vermeiden, das sowohl Gewinde- als auch Dichtflächen beschädigen könnte.
- Bei Montage in Kraftstoff- oder Hydrauliksystemen müssen Dichtungen oder Schmiermittel medienverträglich sein (Benzin, Öl, Hydrauliköl usw.).
Praktische Vorteile
- Fingewinde (UNF) ermöglicht hohe Passgenauigkeit und gute Widerstandsfähigkeit gegen Lockerung durch Vibrationen.
- Die Dichtkombination konvex + konkav sorgt bei korrekter Montage für eine wiederholbare Metall-zu-Metall-Dichtung.
- Standardisierte MPN (757.03.32) und GTIN (4043981237641) erleichtern die Identifikation der genauen Variante bei Nachbestellung oder Komponentenaustausch.
Identifikation: Das Produkt ist unter der Marke JMP gekennzeichnet und kann mit MPN 757.03.32 oder GTIN 4043981237641 bei Anfragen oder Ersatzteilbestellungen referenziert werden.
Wenn Sie Materialzertifikate, Informationen zur Oberflächenbehandlung oder das empfohlene Anzugsdrehmoment benötigen, empfiehlt es sich, JMP oder den Lieferanten, bei dem das Produkt bezogen wird, zu kontaktieren, um die technischen Daten speziell zu dieser MPN zu erhalten.
