Aussengewinde Fest Variotyp511 M10 X 1.00 Rot

Außengewinde, festes Vario TYP511 M10 x 1,00 — Verschraubungen für Speed-Bremssysteme (rot)

Diese feste Außengewinde-Verbindung (Vario TYP511) ist für den Anschluss von Stahlflex-Bremsschläuchen an Motorrädern mit Vario- oder Speed-Bremssystemen vorgesehen. Das Produkt von JMP, mit MPN 757.20.92 und GTIN 4043981246094, ist eine einfache mechanische Verbindungsbaugruppe, die eine sichere, mechanische Verbindung zwischen Bremsrohr und Montagepunkt schafft.

• Funktion: Festes Außengewinde zur direkten Montage des Bremsleitungsrohrs. Bietet eine stabile und mechanische Verbindung ohne Rotationsjustierung (festes Gewinde).

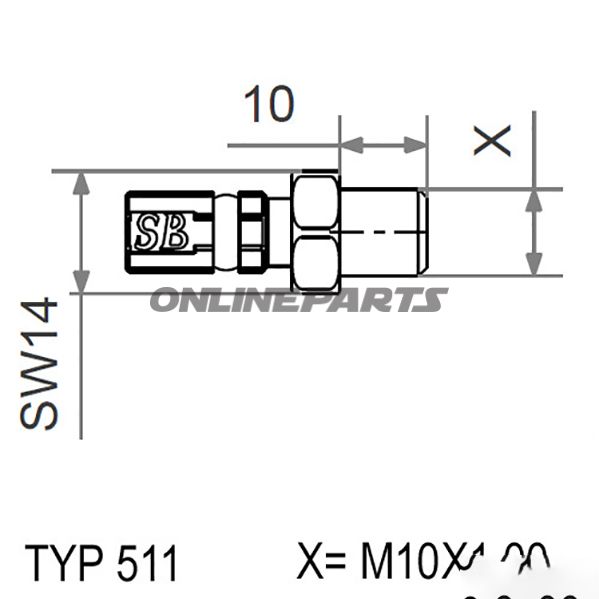

• Gewinde: M10 x 1,00 (metrisches Feingewinde), geeignet für Bremskomponenten und Fittings, die diesen Standard verwenden.
• Gewindelänge: 10 mm (Länge des beschriebenen Gewindeabschnitts).
• Gesamtlänge: ca. 19 mm, gemessen von Endstück zu Endstück gemäß Produktbeschreibung.
• Schlitzweite (Schraubenschlüsselfläche): 14 mm, übliche Größe für Montage mit Schraubenschlüssel oder Ringschlüsseln.
• Farbe und Oberfläche: Rot. Die Farbe ist überwiegend kosmetisch und kann zur Identifizierung des Leitungs-Typs oder zur ästhetischen Anpassung verwendet werden.

Material und Eigenschaften

Die Beschreibung gibt die Anwendung für "Stahlgeflochtenes Bremskabel" (Kabelbremsleitung) an. Das Material der Fittings selbst wird in den beiliegenden Daten nicht explizit angegeben, jedoch werden Fittings für Stahlflex typischerweise aus Messing oder rostfreiem Stahl hergestellt, um Korrosionsbeständigkeit und mechanische Haltbarkeit zu gewährleisten. JMP als Hersteller (MPN 757.20.92) liefert Komponenten mit industrienahem Toleranzen; wählen Sie Kompatibilität basierend auf Material- und Korrosionsanforderungen in Ihrer Anwendung.

Kompatibilität und Anwendung

• Passt zu Systemen, die ein M10 x 1,00 Außengewinde und eine Schlitzweite von 14 mm erfordern.
• Für feste Montagen ausgelegt—nicht für eine einstellbare Vario-Rotation am Gewindeende vorgesehen.
• Geeignet für die Montage an Stahlgeflochtenen Bremsleitungen und entsprechenden hydraulischen Verbindungen, wo die Maße übereinstimmen.
• Überprüfen Sie stets das Gewindeflairing (Gewinderichtung) und die Dichtungsanforderungen in Bezug auf Ihr spezifisches Bremssystem und die Herstelleranweisungen vor der Montage.

Installation und Sicherheit

• Verwenden Sie das korrekte Drehmoment und Werkzeug (Schlitzweite 14 mm). Überdrehen kann das Gewinde oder Dichtungen beschädigen.
• Überprüfen Sie Flussrichtung, Dichtungsart (z. B. Cu-Scheibe oder Dichtungsring) und ob zusätzliche Adapter erforderlich sind.
• Nach der Montage: Prüfen Sie auf Leckagen unter Druckprüfung gemäß den geltenden Werkstattverfahren.

Referenz: Die Produktkennung bei JMP ist MPN 757.20.92 und GTIN 4043981246094, was bei Anfragen zu Ersatzteilen, Kompatibilität oder bei der Bestellung desselben Modells verwendet werden kann.
