Außengewinde, festes Vario TYP510 M10 x 1,00 – Halterung für Speed-Bremse (rot)
Dieses Teil ist ein festes Außengewinde für Vario TYP510 Fittings, vorgesehen für die Montage an Speed-Bremsen mit Stahlgeflecht Vario-Bremsschlauch. Das Produkt von JMP (MPN: 757.20.50, GTIN: 4043981246056) wird als Verbindungs- oder Adapterstück in hydraulischen Brems- und Kupplungssystemen verwendet, bei denen ein M10 x 1,00 Außengewinde und eine kompakte Bauform erforderlich sind.
- Funktion: Festes Außengewinde zur direkten Verbindung mit Innengewinde oder konischen Fittings in Bremsensystemen. Gewährleistet eine mechanische Verbindung zwischen Fitting und Bauteil ohne beweglichen Gewindeteil.
- Anwendung: Geeignet für Speed-Bremsen und Stahlflex-Vario-Leitungen, wo der Platz begrenzt ist und eine M10 x 1,00 Gewindeverbindung spezifiziert ist.

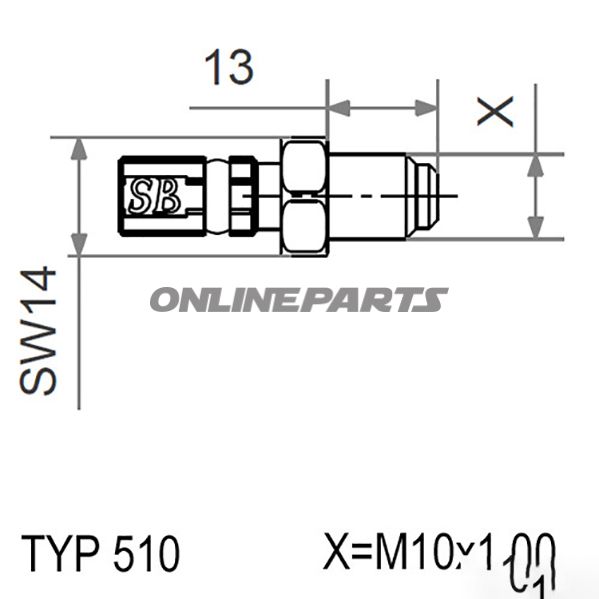

Spezifikationen und Maße
- Gewindetyp: M10 x 1,00 (außen, fest)
- Schlüsselform: 14 mm
- Gewindelänge: ca. 13 mm
- Gesamtlänge: ca. 22 mm
- Farbe: Rot (Oberflächenbeschichtung/Finish)
Material und Oberfläche
Der Halter ist aus einer metallischen Legierung gefertigt, geeignet für drucktragende Verbindungen in hydraulischen Systemen (typischerweise Stahl oderNickellegerung je nach Modell). Die rote Oberfläche weist auf eine korrosionsschützende Lackierung oder Anodisierung hin, die vor Witterungseinflüssen schützt und die Komponente bei Montage und Wartung visuell gut erkennbar macht. Die Oberfläche ist nicht dafür vorgesehen, die strukturelle Funktion allein zu tragen; die primäre Festigkeit resultiert aus dem Metall und dem korrekten Kerben-/Anzugsverfahren an den Verbindungen.
Technische Vorteile
- Standardisiertes metrisches Gewinde (M10 x 1,00) erleichtert das Anpassen an vorhandene Innengewinde in Bremskomponenten.
- Kompakte Länge (22 mm) geeignet für enge Montageverhältnisse, wo lange Adapter-schrauben nicht eingesetzt werden können.
- Schlüsselform 14 mm ist in der Motorradarbeit üblich und vereinfacht den Einsatz von Standardwerkzeug.
Kompatibilität und Montagehinweise
Dieses Teil ist für den Zusammenschluss mit Vario-Typ Stahlflexleitungen und Fittings in Speed-Brems-Systemen ausgelegt. Bei der Montage wird ein korrektes Anzugsdrehmoment gemäß den Anweisungen des Herstellers oder der Werkstatt empfohlen, um Undichtigkeiten oder Beschädigungen des Gewindes zu vermeiden. Die Verwendung der richtigen Dichtungsmethode (z. B.&Taftgewindungen oder konische Verbindung, abhängig vom Fittingsystem) sollte basierend auf dem konkreten Verbindungstyp bestimmt werden.
Identifikation: JMP Produktinformationen (Marke JMP), Ersatzteilnummer MPN 757.20.50 und GTIN 4043981246056 deuten auf das richtige Bauteil bei Bestellung und Werkstattregistrierung hin.
Wenn Sie die Kompatibilität mit einem bestimmten Motorradmodell oder einem vorhandenen Bremsrohr prüfen müssen, geben Sie bitte die Maße des Rohrs/Fittings oder ein Foto der aktuellen Verbindung an, damit eine Anpassung oder eine alternative Komponente vorgeschlagen werden kann.
