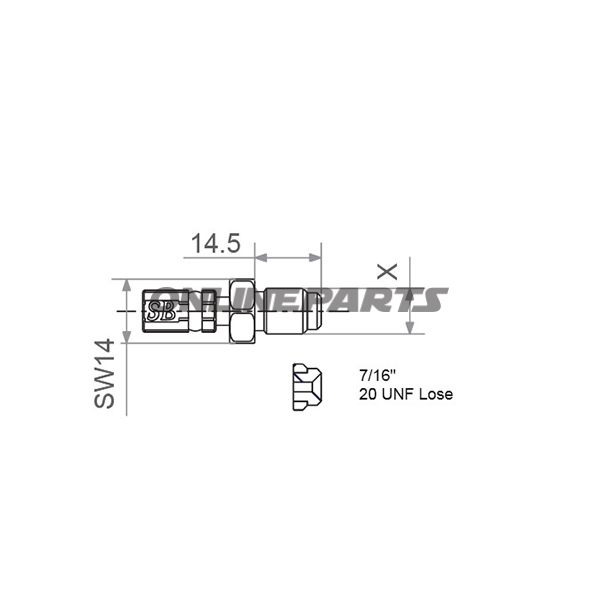

Außen liegendes Gewinde, Vario TYP440 7/16-20 UNF aus Edelstahl
Produktübersicht: Dieses Außengewinde mit beweglicher Mechanik von JMP (MPN: 757.01.37, GTIN: 4043981230918) ist eine Vario TYP440-Einheit mit dem Gewindespezifikation 7/16-20 UNF aus Edelstahl. Die Konstruktion ist für Systeme vorgesehen, in denen eine bewegliche Verbindung mit zuverlässiger Abdichtung und Korrosionsbeständigkeit erforderlich ist.
Funktion und Anwendung: Das Produkt fungiert als Außengewinde mit beweglicher Mechanik, die eine leichte Anpassung oder Drehung in der Verbindung ermöglicht, ohne die Dichtfläche zu kompromittieren. Es wird typischerweise in Kraftstoff-, Hydraulik- oder Druckluftsystemen sowie in Motor- und Chassis-Integration verwendet, wo sowohl mechanische Bewegung als auch sichere Abdichtung erforderlich sind. Der Dichtwinkel ist kombiniert konvex/konkav, was die Kontaktfläche zwischen Montageflächen erhöht und die Abdichtungseigenschaften bei variierenden Winkeln oder kleineren Unebenheiten in der Verbindung verbessert.
Material und Eigenschaften:
- Edelstahl: Die Wahl von Edelstahl bietet erhöhte Korrosionsbeständigkeit gegenüber herkömmlichen Stahlsorten, was bei Außenanwendungen, Exposition gegenüber Meerwasser oder chemischen Flüssigkeiten wesentlich ist. Das Material behält die mechanische Festigkeit unter normalen Betriebsbedingungen und minimiert das Risiko galvanischer Korrosion, wenn es korrekt mit anderen Materialien kombiniert wird.
- Dichtkegel (konvex + konkav): Die kombinierte Konfiguration sorgt für festen Kontakt und verringert das Risiko von Undichtigkeiten bei Vibrationen und geringfügigen Verschiebungen der Verbindungen.
- Gewinde Typ 7/16-20 UNF: Feingewinde UNF (7/16-20) ist in vielen Motorrad- und Motorenbauprojekten üblich, wo präzises Anpassen und gute mechanische Haltekraft erforderlich sind.
Kompatibilität und Montage: Das Gewinde entspricht dem 7/16-20 UNF-Standard, sodass die Komponente mit passenden Innengewinden desselben Standards kompatibel ist. Aufgrund der beweglichen Funktion sollte die Montage mit Aufmerksamkeit auf korrekte Eingreifen und Drehmoment erfolgen, damit der Dichtkegel korrekt sitzt, ohne Überdehnung. Verwenden Sie geeignete Dichtmittel oder Dichtungen gemäß Systemspezifikation und vermeiden Sie Materialkombinationen, die galvanische Korrosion verursachen könnten.
Technische Vorteile für Monteure:
- Bewegliche Bauform erleichtert das Anpassen von Verbindungen während der Montage und der Wartung.
- Eine Edelstahlkonstruktion erhöht die Haltbarkeit in anspruchsvollen Umgebungen und reduziert den Bedarf an häufigem Austausch in korrosiven Umgebungen.
- Kombinierte konvex/konkav Abdichtung verbessert die Dichtheit bei kleinen Winkelfehlern oder Unebenheiten in Kontaktflächen.
- Standardisiertes 7/16-20 UNF-Gewinde erleichtert die Integration des Teils in bestehende Systeme.
Identifikation: Dieses Produkt wird unter der Marke JMP geliefert und ist über die Hersteller-Teilenummer (MPN) 757.01.37 sowie GTIN 4043981230918 identifizierbar, wodurch es einfach ist, technische Daten und Ersatzteile in Ersatzteillisten zu finden und Bestellungen aufzugeben.
Hinweise bei Wahl und Wartung: Prüfen Sie die Materialkompatibilität mit anderen Systemkomponenten, um elektrochemische Korrosion zu minimieren. Verwenden Sie korrekte Drehmomentswerte bei der Montage, um eine optimale Abdichtung ohne Verformung des Abdichtkegels sicherzustellen. Austauschen Sie das Teil bei Beschädigung der Abdichtfläche oder erheblicher Verformung des Gewindes.
