Aussenbolzen Scherejumbo Nt 030Jl26165

Außenbolzen für Knochengelenkharm Saksaarm, Nussbaum Jumbo NT (Originalteil)

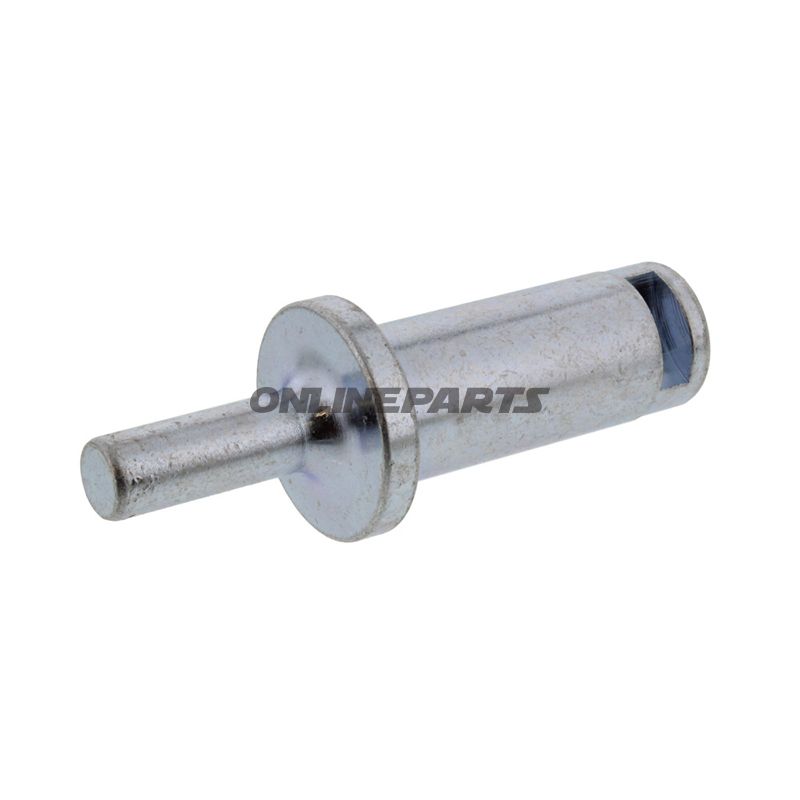

Produktübersicht: Dieser Außenbolzen für Saksearm ist ein originales Nussbaum-Ersatzteil (GTIN 4062154009977, MPN 652.07.73) ausgelegt für Hebeplattformen des Typs Jumbo NT. Er wird als durchgehende Achse/Bolzen im Kettenglied verwendet und besteht aus Stahl mit Abmessungen, die für die Standardmontage auf diesen Liften angepasst sind.

Funktion: Der Bolzen fungiert als tragende Achse im Kettenglied und überträgt sowohl Rotations- als auch Verschiebungskräfte zwischen den Saksegmenten. Er sorgt für korrekte Zentrierung der beweglichen Gelenke und hält Abstand zwischen den Bauteilen durch die Passkrage-Dimension, wodurch direkter Metall-auf-Medall-Kontakt an den Hebearmen reduziert wird und die Lebensdauer von Bolzen sowie Saks-Unterteilen verlängert wird.

• Material: Stahl — gewählt für hohe Zugfestigkeit und Verschleißbeständigkeit bei wiederholten Belastungszyklen.
• Länge: 85 mm (Gesamtlänge).
• Durchmesser Bolzen: 20 mm.
• Durchgehendes Loch/Achsendurchmesser: 10 mm (typisch für Sicherungs- oder Splithülse).
• Kravedurchmesser (Unterseite): 30 mm — die Kante verteilen die Last und halten den korrekten Abstand zu den Flächen der Saks.

Materialeigenschaften und Korrosion: Stahl als Material bietet notwendige mechanische Festigkeit; Oberflächenbehandlung kann je nach Umfeld erforderlich sein (z. B. feuchte Werkstätten oder Außenbetrieb). Wenn Korrosionsschutz nicht bei der Bestellung angegeben ist, sollte eine geeignete Beschichtung oder Schmierung bei der Montage in Betracht gezogen werden, um Rost zu vermeiden und eine spätere Demontage zu erleichtern.

Kompatibilität und Anwendung: Das Teil ist als Originalteil von Nussbaum für Jumbo NT Hebeborde spezifiziert. MPN 652.07.73 und GTIN 4062154009977 identifizieren das konkrete Ersatzteil bei Bestellung oder Anfragen beim Ersatzteillager. Beim Austausch sollten Maße (85 mm Länge, 20 mm Bolzendurchmesser) gegen den vorhandenen Bolzen geprüft und sichergestellt werden, dass der Kravedurchmesser von 30 mm mit der Sattle der Saksearme für eine korrekte Passform und Tragfläche übereinstimmt.

Montage- und Servicehinweise:

• Reinigen Sie Montagerflächen vor der Installation, um korrekten Kontakt sicherzustellen und Punktbelastungen zu vermeiden.
• Verwenden Sie das richtige Drehmoment und gegebenenfalls eine Sicherungsmethode (Split, Sicherungsring oder Gewindesicherung je nach Modellanforderung) gemäß den Anweisungen des Hebebord-Herstellers.
• Prüfen Sie regelmäßig Spiel oder Verschleiß im Gelenk; bei sichtbaren Verformungen oder erheblichem Korrosion-Schäden austauschen.

Identifikation: Dieses Ersatzteil ist als originales Nussbaum-Teil gekennzeichnet (Nussbaum Originalteil 030JL26165) und kann über MPN 652.07.73 oder GTIN 4062154009977 in Ersatzteil-Datenbanken oder beim Lieferanten angefragt werden.

Hinweis: Die Angaben beschreiben Maße und Material; überprüfen Sie stets die Kompatibilität mit Ihrem konkreten Jumbo NT-Modell vor der Montage.
