Aussenbolzen Scherejumbo Nt 030Jl26024

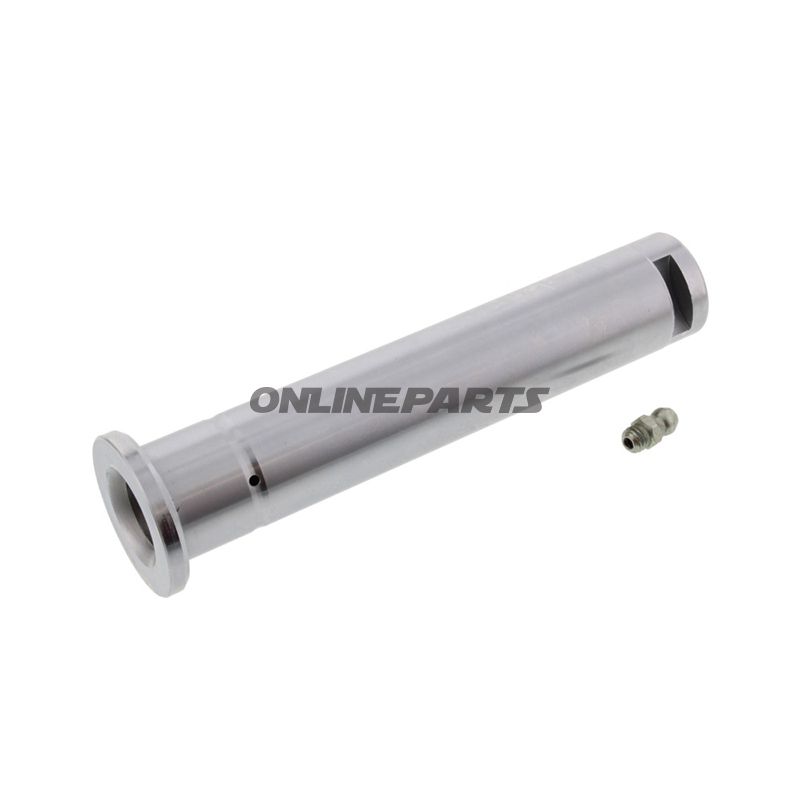

Außen-Scherenbolzen für Hubhöhe (JUMBO NT) — Nussbaum 030JL26024

Diese Komponente ist ein Außen-Scherenbolzen (Scherenstift/Schraube) für Nussbaum JUMBO NT Hebetische. Sie wird als tragende Verbindung im Scherenmechanismus verwendet, überträgt Kraft und hält bewegliche Bauteile im Hebesystem fest. Das Produkt stammt original von Nussbaum und wird mit der herstellereigenen Referenz zur einfachen Identifikation geliefert: GTIN 4062154013509 und MPN 652.07.71 (Nussbaum Originalteil 030JL26024).

Funktion

• Wirkt als tragende Achse/Schraube im Scherenverschluss der JUMBO NT Hebeböcke.
• Hält die Scherensegmente während des Anhebens und Absenkens in der korrekten geometrischen Position.
• Widersteht seitlichen- und axischen Belastungen durch das Fahrzeuggewicht und mechanische Bewegungen im Hebeprozess.

Material und Abmessungen

• Material: Stahl — gewählt für Festigkeit und Verschleißbeständigkeit in belasteten Verbindungen.
• Länge: 138 mm.
• Äußerer Durchmesser (Ø): 25 mm.
• Unterseite-Durchmesser (Ø Bund): 35 mm — diese flache oder vergrößerte Endfläche erhöht die Tragfähigkeit und verhindert Durchdringung durch Aufhängedaten.

Technische Eigenschaften und Überlegungen

• Der Stahl bietet hohe Zug- und Schneidfestigkeit; Oberflächenbehandlung oder Wärmebehandlung kann ab Werk angewendet worden sein, um Verschleißfestigkeit und Korrosionsbeständigkeit zu verbessern — überprüfen Sie bei Empfang, ob eine spezifische Behandlung für Ihre Anwendung erforderlich ist.
• Die Abmessungen (138 mm, Ø 25 mm, Ø Bund 35 mm) sind kritisch für die Passform in der JUMBO NT-Scherenmontage; ein Ersatz sollte mit derselben Originalreferenz (030JL26024 / MPN 652.07.71) erfolgen, um korrekte Freigängigkeit und Lastverteilung zu erhalten.
• Montage erfordert korrektes Anzugsmoment und ggf. Sicherungselemente (Keile, Sicherungsringe, Scheiben) wie in der Montageanleitung des Hebebords angegeben. Prüfen Sie den Zustand angrenzender Bauteile (Lager, Hülsen, Bohrungen) vor der Wiederinbetriebnahme.

Kompatibilität

• Speziell ausgelegt für Nussbaum Hebebühne JUMBO NT (JUMBO NT Hebeböcke).
• Verwendung eines Originalteils (Nussbaum 030JL26024) wird empfohlen, um korrekte Passform und Funktion im Scherenaufhängung sicherzustellen.

Praktische Empfehlungen für Monteure

• Kontrollieren Sie die Oberflächenfestigkeit des Bolzens auf Beschädigungen oder Korrosion bei der Demontage; ersetzen Sie bei sichtbaren Verschleiß- oder Deformationszeichen.
• Kontrollieren Sie zugehörige Hülsen und Lager auf Spiel, da übermäßiges Spiel zu ungleichmäßiger Belastung und vorzeitigem Verschleiß des Bolzens führen kann.
• Befolgen Sie Nussbaums Montageanleitung für korrekte Sicherung und Drehmoment bei der Montage.

Das Produkt ist als Nussbaum Originalteil mit GTIN 4062154013509 und MPN 652.07.71 gekennzeichnet, was die Identifikation erleichtert und sicherstellt, dass Abmessungen und mechanische Eigenschaften den Anforderungen des JUMBO NT-Hebeets entsprechen.
