AUSGLEICHBLECH 5MM 50X400MM

Ausgleichsplatte 5 mm (50 x 400 mm) zur Feinjustierung von Hebesäulen

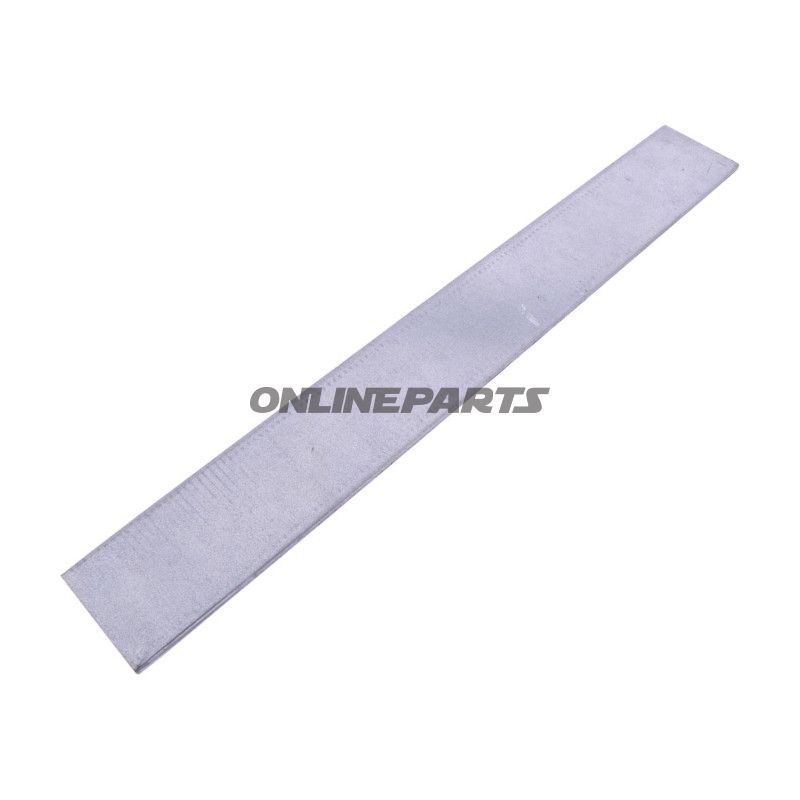

Produkt: Ausgleichsplatte (Shim) in den Abmessungen 50 x 400 x 5 mm. Diese Platte ist vorgesehen für den Einsatz auf Hebeplattformen zur präzisen Nivellierung und Einstellung der Hebesäulen.

Brand und Identifikation: Das Produkt wird von Root geliefert und unter der Hersteller-Nummer (MPN) 652.11.46 geführt. GTIN ist für dieses Produkt nicht angegeben.

• Funktion: Die Ausgleichsplatte wird als Shim zwischen den Stützflächen der Hebeplattform und den Befestigungspunkten der Hebesäulen verwendet. Sie gleicht geringe Höhen- oder Winkelabweichungen aus, verteilst die Last und sorgt für einen korrekten Kontakt bei der Montage.
• Material: Hergestellt aus verzinktem Stahl. Die Verzinkung sorgt für eine Zinkbeschichtung, die vor Korrosion in typischen Werkstattumgebungen schützt und das Risiko von Rostbildung an Kontaktpunkten verringert, während die mechanische Steifigkeit der Platte erhalten bleibt.
• Maße: Länge 400 mm, Breite 50 mm, Dicke 5 mm. Die Abmessungen dienen der einfachen Auswahl des Shims bei schrittweiser Höheneinstellung zwischen Säule und Plattform.
• Anwendungseigenschaften: Die Stahldicke von 5 mm sorgt für eine steife Platte, die Belastung und Verformung unter Hebebelastung widersteht. Die Platte kann einzeln oder in Schichten verwendet werden, um die gewünschte Gesamthöhe des Shims zu erreichen. Die Oberfläche ist glatt mit galvanischer Oberflächenbehandlung für eine ebene Kontaktfläche.
• Kompatibilität: Geeignet für die meisten universellen Hebeplattformen und Säulensysteme, bei denen der Platz und das Schraubenmontagemuster eine Ausgleichsplatte in diesen Abmessungen zulassen. Prüfen Sie die Schraubengröße und die Position der Montagelöcher an Ihrer Plattform, da diese Platte ohne vorgebohrte Löcher geliefert wird.
• Montagehinweise: Montieren Sie die Platte zwischen den Flächen mit voller Kontaktfläche, um Punktlasten zu vermeiden. Bei mehrlagigem Einsatz müssen die Schichten vollkommen parallel und frei von Schmutz und Öl sein, um Reibung und gleichmäßige Tragfähigkeit zu erhalten. Berücksichtigen Sie bei Bedarf den Korrosionsschutz umliegender Bauteile.

Praktische Vorteile: Die einfache Geometrie und die robuste Materialwahl der Produktreihe machen sie geeignet für wiederholte Justierungen und langfristigen Einsatz in einer Werkstattumgebung. Die Verzinkung reduziert den Nachbearbeitungsbedarf bei der Montage in offenen oder feuchten Umgebungen.

Technische Referenz: Root MPN 652.11.46 — Ausgleichsplatte/Shim 50 x 400 x 5 mm, verzinkter Stahl. (GTIN nicht angegeben)
