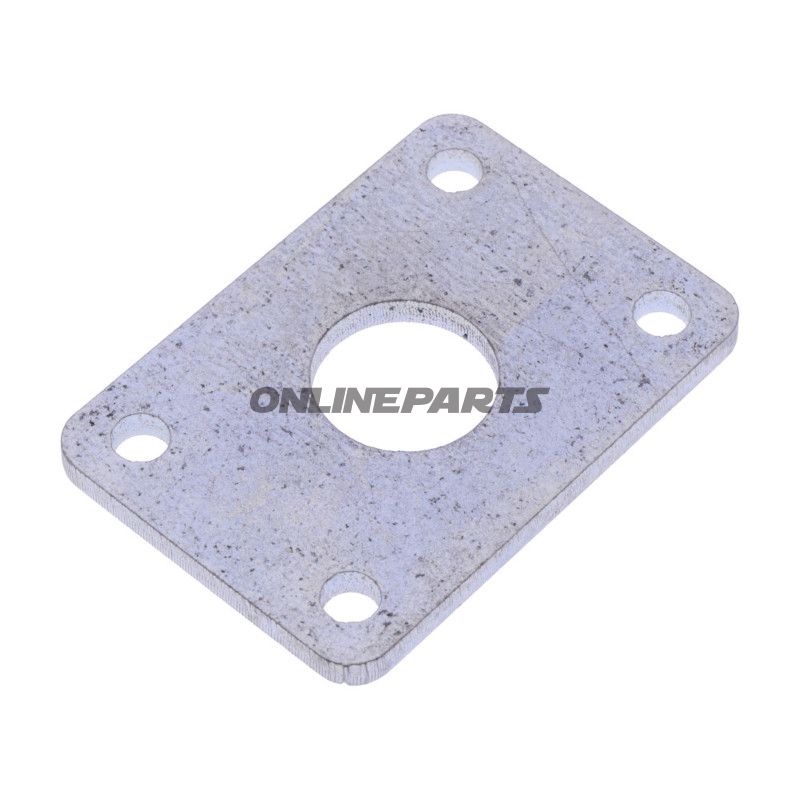

Montageplatte für Scherenhubtisch – JMP ROX 1200H
Diese Montageplatte von JMP wurde als Befestigungs- und Schnittstellenplatte für Scherenhubtische entwickelt, speziell für den Einsatz an ROX 1200H-Systemen. Das Produkt fungiert als tragender Kontaktpunkt zwischen dem Rahmen der Hubplattform und zugehörigen Halte- oder Achs befestigungen, wobei eine präzise Lochung und die Steifigkeit der Platte direkte Auswirkungen auf Sicherheit und Funktion haben.
- Produktname: MONTAGEPLATTE JMP ROX 1200H
- Hersteller / Marke: JMP (Originalteil JZ03041045409)
- MPN (Teilenummer): 652.70.36
- GTIN: Nicht angegeben
Funktion
Die Montageplatte wird verwendet, um bewegliche Komponenten an der Hubeinheit des Scherenhubtischs zu verbinden und zu zentrieren. Die flache Platte überträgt Belastungen zwischen dem Hubarm-System und Befestigungselementen, während sie gleichzeitig eine korrekte Positionierung durch ein zentrales Loch von 20 mm sicherstellt. Die Geometrie der Konstruktion (65 x 45 x 4 mm) in Kombination mit dem Lochdurchmesser macht sie geeignet für übliche Schrauben- oder Achsausführungen in einer Werkstattumgebung.
Material und mechanische Eigenschaften
Die Platte besteht aus Stahl. Mit einer Dicke von 4 mm bietet das Material eine Balance zwischen Steifigkeit und Verarbeitbarkeit, was sich gut für Montage- und Reparaturarbeiten an Hebezeugen eignet. Das Stahlmaterial sorgt für gute Zug- und Druckfestigkeit unter statischen und dynamischen Belastungen; die Oberflächenbehandlung kann je nach Hersteller unterschiedlich sein, daher sollte Korrosionsschutz je nach Montagesituation bewertet werden (z. B. Verzinken oder Lackieren nach Bedarf).
Maße und Präzision
- Abmessungen (L x B x H): 65 x 45 x 4 mm
- Ø Loch, Zentrum: 20 mm
Die angegebenen Maße beziehen sich auf die Passform in vorhandenen Montagepunkten. Mechaniker sollten Toleranzen und Lochpositionen im Verhältnis zur konkreten Scherenhubtafel überprüfen, da geringe Unterschiede in Lochabstand oder Winkel Nachbearbeitung erfordern können.
Kompatibilität und Anwendung
Die Montageplatte ist für JMP ROX 1200H-Anwendungen spezifiziert und wird als JMP-Originalteil geliefert (JZ03041045409). Sie eignet sich für Reparaturen, Austauschen oder Anpassungen an Scherenhubtischen, bei denen die Plattenmaße und das Zentrumloch passen. Bei Einsatz in anderen Systemen wird empfohlen, Maße und Belastungsrichtung vor der Montage zu prüfen.
Montage- und Wartungshinweise
- Prüfen Sie Schrauben-/Achsmessung und verwenden Sie passende Befestigungsmomente, um eine Verformung der Platte zu vermeiden.
- In Umgebungen mit Feuchtigkeit oder Chemikalien sollte der Oberflächenschutz bewertet und gegebenenfalls ergänzt werden.
- Stellen Sie sicher, dass das Zentrumloch frei von Graten ist und genau zum vorgesehenen Achse oder Bolzen passt, um Seitenbelastung zu vermeiden.
Dieses Produkt ist als JMP-Hersteller geführt und mit der MPN 652.70.36 gekennzeichnet. GTIN wird in den Produktdaten nicht angegeben. Die JMP-Originalbezeichnung (JZ03041045409) kennzeichnet Kompatibilität und Nachverfolgbarkeit gemäß der Teileliste des Herstellers.
