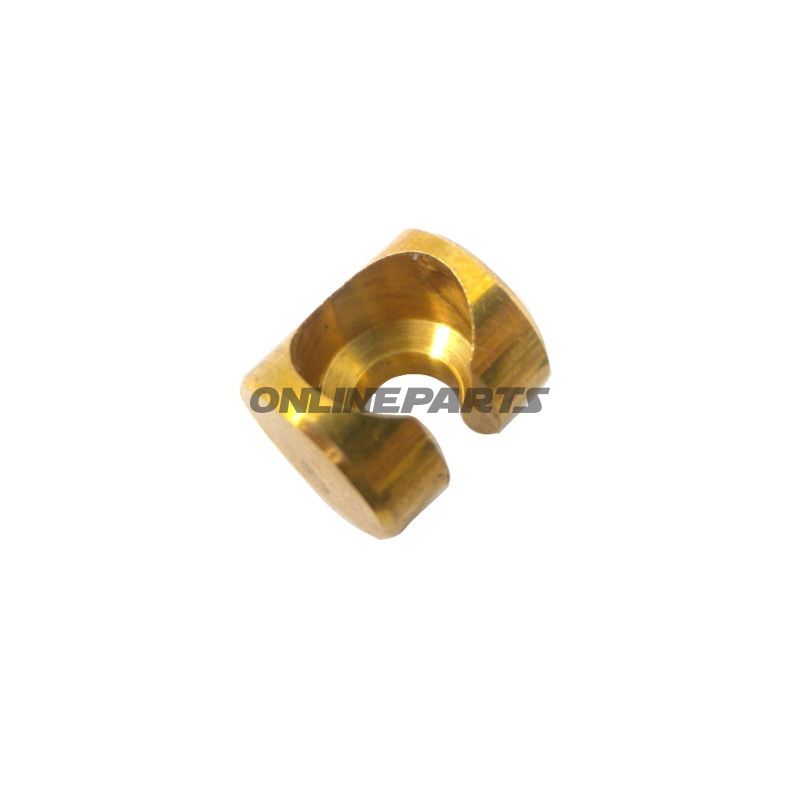

Aufnahme für Lötnippel JMP Länge 9 mm Bohrung: 4 mm Inhalt 10

Aufnahme für Lötstift JMP — zur Montage von Bowden-Kabeln

Produkt: Aufnahme für Lötstift von JMP (MPN: 731.06.44, GTIN: 4043981395426). Diese Komponente wird als Halter und Ablagepunkt bei der Befestigung von Lötstiften an Bowden-Kabeln in Motorradlenkungen und ähnlichen Steuersystemen verwendet.

Funktion
Die Aufnahme fungiert als Präzisionshalter für Lötstifte, sodass der Stift korrekt am Kabelende platziert und gelötet werden kann. Sie bietet dem Monteur eine stabile Position während Löt- oder Montagearbeiten und sorgt dafür, dass der Stift im richtigen Winkel und in der richtigen Tiefe im Verhältnis zur Außenhülle und zum Innenleiter sitzt.

• Anwendungsbereich: Montage und Löten von Lötstiften für Bowden-Kabel an Motorrädern, Rollern und ähnlichen mechanischen Steuerungssystemen.
• Zielgruppe: Richtet sich an Mechaniker und erfahrene Motorradnutzer, die eine präzise und gleichmäßige Befestigung von Stiften benötigen.

Material und Ausführung
Das Produkt wird mit Fokus auf maßliche Genauigkeit hergestellt, um eine enge und stabile Passform für Standard-Lötstifte zu gewährleisten. Der Hauptdurchmesser beträgt 8,0 mm und die Länge 9,0 mm, was eine ausreichende Einstecktiefe für gängige Kabelenden bietet, ohne aufwendig zu sein. Die gebohrten Dimensionen sind angepasst, um sowohl gröberen als auch feineren Stiftvarianten Platz zu bieten: ein größerer Bohrhub von 6,4 mm und ein feiner Bohrhub von 4,0 mm. Darüber hinaus gibt es eine Nut von 2,5 mm, die leichten Zugang zum Kabel oder Draht während der Montage ermöglicht und eine einfache Kompression beim Verriegeln erlaubt.

• Hauptdurchmesser: 8,0 mm
• Länge: 9,0 mm
• Bohrung 1 (größer): 6,4 mm
• Bohrung 2 (kleiner): 4,0 mm
• Nut: 2,5 mm

Technische Vorteile

• Präzise Passform reduziert das Risiko einer falschen Zentrierung des Stifts beim Löten.
• Zwei Bohrungsdurchmesser bieten Flexibilität für verschiedene Stift- und Kabeltypen.
• Die Nut ermöglicht das Vorführen des Innenleiters und das Fixieren der Kabelhülle bei der Befestigung.
• Größe und Form sind für manuelle Werkstättenbetriebe optimiert — leicht zu handhaben mit Pinzette oder kleinem Werkzeug.

Kompatibilität und Anwendungstipps
Die Aufnahme eignet sich für Standard-Bowden-Kabel und Lötstifte, die typischerweise an Fahrzeugen wie Motorrädern und Rollern verwendet werden. Bei der Auswahl der Stifte sollte sichergestellt werden, dass der äußere Durchmesser der Stifte zum 6,4 mm- oder 4,0 mm-Bohrloch passt, abhängig von der aktuellen Stiftvariante. Die 2,5 mm breite Nut ermöglicht eine Justierung beim Einführen des Kabels; bei sehr feinen oder speziellen Kabeln wird jedoch eine Passformprüfung vor dem Löten empfohlen.

Identifikation
Dieses Teil wird von JMP geliefert und ist mit der Hersteller-Nummer (MPN) 731.06.44 gekennzeichnet. GTIN 4043981395426 ermöglicht die Identifizierung und den Abgleich des Teils in Lagerverwaltungssystemen und Ersatzteil-Datenbanken.

Hinweise
Es liegen keine Informationen zur einzelnen Liefereinheit in der Produktbeschreibung vor; stellen Sie sicher, die Stückzahl beim Händler zu prüfen.
