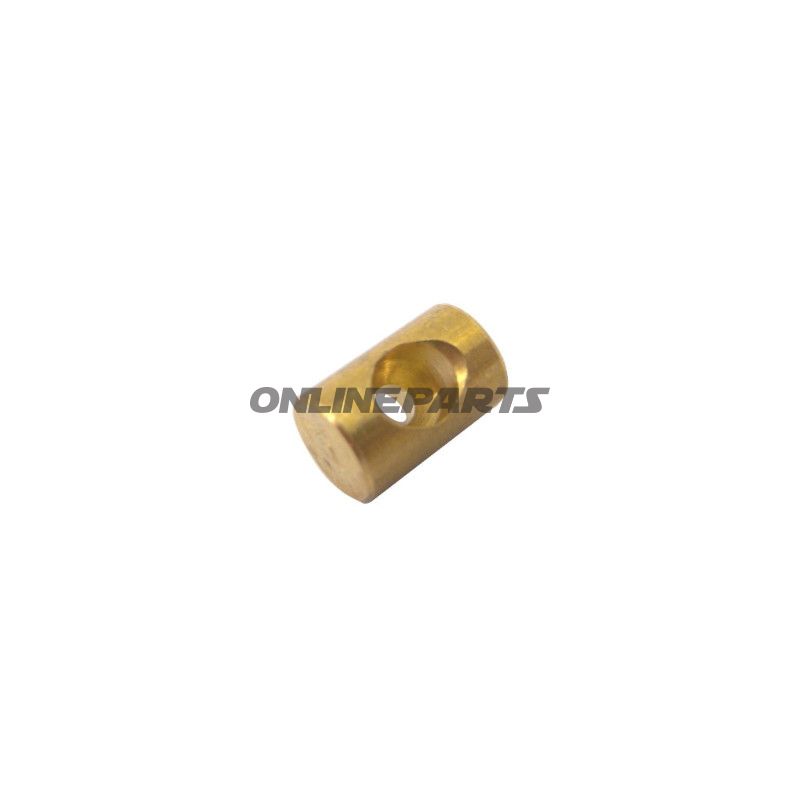

Aufnahme für Lötnippel JMP Länge 6.5 mm Bohrung: 1.8 mm Inhalt 10

Aufnahme für Lötstutzen (JMP) — Kabel- und Leitungsverbindung

Diese Aufnahme für Lötstutzen von JMP (GTIN: 4043981395464, MPN: 731.06.48) ist zum Befestigen und elektrischen Verbinden von Kabeln vorgesehen, bei denen eine Lötverbindung gewünscht wird. Das Produkt wird typischerweise als Durchführung oder Kontaktpunkt an Metall- oder Kunststoffblenden, Verteilern und kleineren elektrischen Bauteilmontagen an Motorrädern und zugehöriger Ausrüstung eingesetzt.

Funktion

• Bietet einen konzentrierten Punkt zum Löten von Leiter und Stutzen, der eine mechanische Festsetzung und elektrischen Kontakt sicherstellt.
• Entwickelt, um in eine Bohrung gepresst oder eingelegt zu werden, wobei der kleinere Durchmesser der Bohrung das Kabel zum Lötbereich zentriert.
• Geeignet für enge Montageverhältnisse und bei Reparaturen, bei denen eine genaue Platzierung des Lötpunkts erforderlich ist.

Material und Eigenschaften

• Die Produkte von JMP werden aus einer Metalllegierung hergestellt, die sich für Lötprozesse eignet; die Wärmeleitfähigkeit des Materials und die Oberflächenbeschaffenheit unterstützen eine gute Mokkelverbindung, ohne die Korrosionsbeständigkeit übermäßig zu betonen. (Es wird keine spezifische Legierung hier verwendet; bei Bedarf Kontakt zum Lieferanten für Details.)
• Der Hauptdurchmesser beträgt ca. 5 mm, was ein stabiles Flächenmodul zur Lötverteilung bietet.
• Die Abmessungen sind auf Standardbohrgrößen für Panelmontage abgestimmt, wobei die innere Bohrführung das Kabel zum Lötpunkt führt.

Dimensionen und technische Daten

• Angabe Länge (Hersteller): 6,5 mm bei der Bestellbezeichnung. In den technischen Daten wird eine Gesamtlänge/Arbeitslänge von 7,5 mm aufgeführt — Installationsmaße sollten am Werkstück verifiziert werden.
• Hauptdurchmesser: 5 mm.
• Bohröffnungen: primäre Bohrung Ø 3,5 mm und sekundäre Bohrung Ø 1,8 mm (die kleinere Bohrführung wird zum Führen des Leiters vor dem Löten verwendet).
• Spalte/Nut: 0 mm (ohne Nut).

Kompatibilität und Anwendung

• Passt in Paneele und Halterungen, in denen Bohrungen von Ø 3,5 mm oder angepasste Einläufe verwendet werden; die innere Bohrung von 1,8 mm eignet sich zum Führen einzelner Leiter oder kleiner Kabelenden.
• Wird in Reparaturarbeiten, benutzerdefinierten Installationen und bei der Fertigung eingesetzt, wo physische Montagespunkte für Lötverbindungen erforderlich sind.
• Zielgruppe sind Fachpersonen — Mechaniker und Elektriker, die eine reproduzierbare und mechanisch stabile Lötverbindung wünschen.

Praktische Hinweise

• Überprüfen Sie die Toleranzen der Bohrung in der Montageplatte; da die Produktbezeichnung sowohl 6,5 mm als auch 7,5 mm angibt, kann der herausstehende Teil des Stutzens mit der Installationsmethode variieren.
• Prüfen Sie die Kompatibilität mit Drahtstärken und Lötverfahren (Hitze/Temperatur), insbesondere bei dünnen isolierten Leitern.
• GTIN (4043981395464) und MPN (731.06.48) können bei Nachbestellung oder auf Anfrage bei JMP verwendet werden, um identische Ersatzteile sicherzustellen.

Markeninformation

Das Produkt wird von JMP geliefert, einer Marke, die für kleinere elektrische Fittings und Montagesysteme für Motorrad- und Kleinmaschinenanwendungen bekannt ist. Die hier enthaltenen Informationen umfassen die technischen Daten des Herstellers; für weiteres Materialspezifikationen oder Zertifikate kontaktieren Sie bitte JMP direkt oder Ihren Lieferanten.
