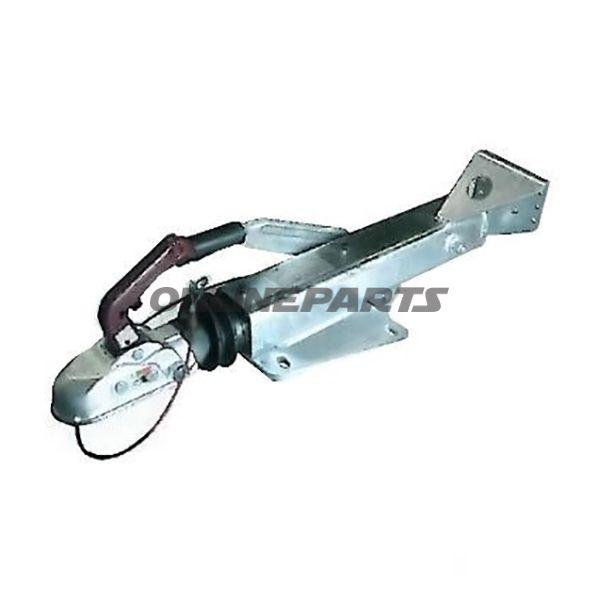

Auflaufeinrichtung WAP241300 – mechanische Auflaufeinrichtung für V-Zugstange
Diese Auflaufeinrichtung (Påløbsbremsen) mit MPN 338.02.09 ist eine mechanische Einheit, die zur Montage an der V-förmigen Zugstange des Anhängers der Typenreihe WAP 24/35.2 vorgesehen ist. Die Funktion der Einheit besteht darin, die Bremskraft vom Zugfahrzeug auf das Bremssystem des Anhängers zu übertragen, insbesondere bei Kollisions- oder Dekeleration, sodass die Geschwindigkeit des Anhängers automatisch und proportional zum Zugfahrzeug reduziert wird.
GTIN 76497661 ist mit diesem Modell verknüpft, was eine eindeutige Identifizierung des Produkts in Ersatzteil- und Logistiksystemen ermöglicht.
- Funktion: Auflaufeinrichtung (Auflaufeinrichtung), die durch Kompression der V-Zugstange aktiviert wird. Überträgt Kräfte auf das Bremssystem des Anhängers, um eine kontrollierte Bremsung ohne elektronische Steuerung zu erzeugen.
- Anwendung: Entwickelt für V-Achse (V-Zugstange) Typ WAP 24/35.2. Wird zwischen Zugstange und Rahmen/Flansch montiert, um eine korrekte Kraftübertragung beim An- und Abbremsen sicherzustellen.
Dimensionen und Belastungsdaten
- Flanschabmessungen: vorne / hinten / seitlich: 130 / 210 / 160 mm — diese Maße geben die Befestigungspunkte der Montagesflange an und sind maßgeblich für eine korrekte Passung an dem Rahmen des Anhängers.
- Zulässiges Gesamtgewicht (Zul. Gesamtgewicht): 1.300 – 2.400 kg. Dieser Bereich gibt das Gesamtgewicht des Anhängers an, für das die Auflaufbremse konstruiert ist, um effektiv zu bremsen.
Materialien und Konstruktionsqualität
Die Auflaufeinheit selbst ist aus mechanisch robusten Materialien gefertigt, mit belastungs- und verschleißfesten Bauteilen aus gehärtetem Stahl, um den zyklischen Bremskräften standzuhalten. Flansche und Schraubfolgen sind dimensioniert, um eine stabile Befestigung zu gewährleisten und Verformungen unter Last zu vermeiden. Mechanische Gleit- und Lagerbereiche sind typischerweise vorbehandelt oder mit Schmiernippeln versehen, um gleichmäßige Bewegung und verlängerte Lebensdauer zu sichern; Inspektions- und Schmierpunkte sollten gemäß Wartungsplan beachtet werden.
Kompatibilität und Montage
- Speziell kompatibel mit V-Zugstange Typ WAP 24/35.2. Prüfen Sie die Abmessungen der Montagesflanke an Ihrem Anhänger, um Übereinstimmung mit den angegebenen Flanschdimensionen 130/210/160 mm sicherzustellen.
- Montage erfordert korrektes Anziehen der Flanschschauben und Nachziehen gemäß den Vorgaben des Herstellers. Falsche Montage kann die Bremsfunktion und Sicherheit beeinträchtigen.
- Kann in vorhandene mechanische Bremssysteme ohne zusätzliche elektronische Integration eingefügt werden.
T Technische Vorteile und Wartung
- Reine mechanische Aktivierung sorgt für einfache Funktionalität ohne Elektrizität oder Steuereinheiten.
- Robuste Materialien und standardisierte Flanschabmessungen erleichtern Austausch und Ersatzteillogistik.
- Regelmäßige Prüfung von Schrauben, Verschleißteilen und Schmierpunkten wird empfohlen, um Funktion und Sicherheit zu erhalten.
Die Produktbezeichnung in DIN/Deutscher Dokumentation lautet "Auflaufeinrichtung Wap241300-2400 Kg Auflaufeinrichtung WAP". MPN 338.02.09 und GTIN 76497661 sollten bei Bestellung und bei der Suche in Ersatzteil-Systemen verwendet werden, um eine korrekte Lieferung sicherzustellen.
