Auflaufeinrichtung Knottkf30e

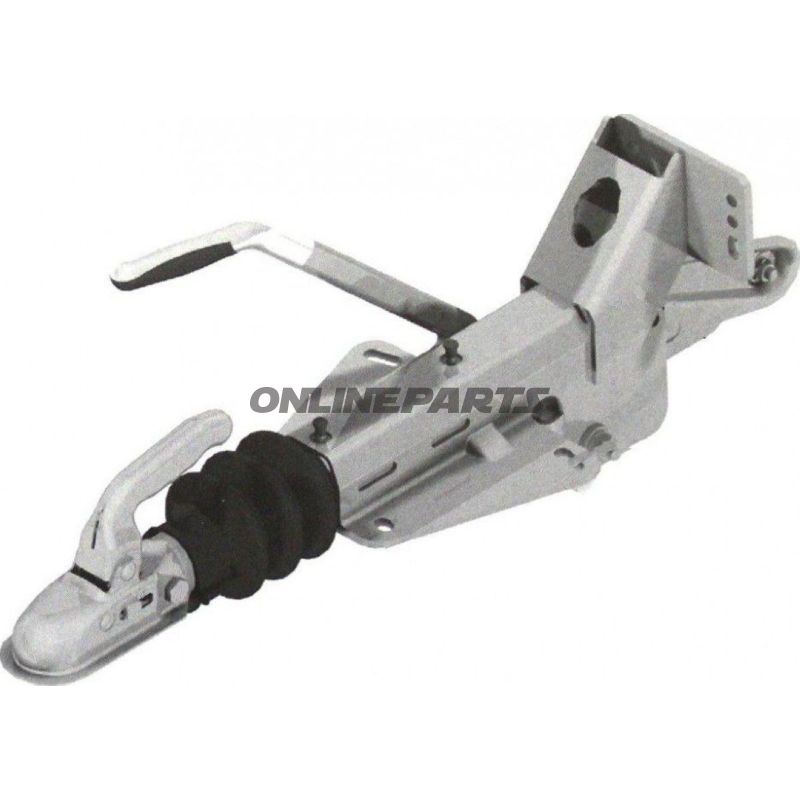

Knott KF30E / GF Auslaufeinrichtung mit Stützrollenkonsole für V-Kupplungsstange

Produktübersicht: Knott KF30E / GF ist eine mechanische Auslaufeinrichtung (Bremsvorrichtung) für V-förmige Zugösenstangen auf Anhängern und Caravan-Anhängern. Die Einheit enthält eine Kugelkupplung und eine integrierte Stützrollenkonsole, ausgelegt für Autos und Anhänger mit der zulässigen Gesamtmasse im Bereich von 2.500–3.000 kg und eine maximale Stützlast von 150 kg. Dies ist eine gebremste Auslaufeinrichtung (aufzulafeinrichtung: gebremst) vom Hersteller Knott (MPN 338.02.62, GTIN 204303.001).

Funktion:

• Die primäre Funktion der Auslaufeinrichtung besteht darin, die Bewegungsenergie des Anhängers auf die Bremsen des Fahrzeugs bei Verzögerung zu übertragen, sodass der Anhänger beim Bremsen automatisch die Bremsen betätigt.
• Die Kugelkupplung sorgt für eine mechanische Verbindung zwischen Zugstange und Zugrad am Fahrzeug und aktiviert den Bremsmechanismus durch Druck des Fahrzeugs.
• Die Stützrollenkonsole ermöglicht stabile Unterstützung und Manövrierung des angekuppelten Anhängers sowie eine verstellbare Höhe beim Auf- und Abbau.

Materialien und Bauweise:

• Die Konstruktion ist aus Stahl mit korrosionsbeständiger Oberflächenveredelung gefertigt, geeignet für Außen- und Straßenbeleuchtung. Die Materialwahl priorisiert Verschleißfestigkeit und Haltbarkeit unter Belastung und Vibrationen.
• Die Kugelkupplung ist aus gehärtetem Stahl gefertigt, um eine korrekte Kraftübertragung sicherzustellen und wiederholten Belastungszyklen standzuhalten.
• Die Stützrollenkonsole ist ausgelegt, um die angegebene Stützlast (150 kg) zu tragen und kann je nach Rahmengeometrie und Platzverhältnissen in oberer oder unterer Position montiert werden.

Abmessungen und Montagemaße:

• Lochmaß, Vorderseite Flanschplatte: 110–120 mm (Abstand der Montagelöcher).
• Lochmaß, Rückseite Flanschplatte: 200 mm.
• Lochmaß, Seiten Flanschplatte: 166 mm.
• Die Einheit ist für die Montage an einer V-Zugstange mit den angegebenen Flanschabständen ausgelegt; die Kontrolle der entsprechenden Maße am Anhängerzug ist vor der Montage erforderlich.

Kompatibilität und Anwendung:

• Geeignet für gebremste Anhänger und Caravans mit zulässiger Gesamtmasse von 2.500–3.000 kg.
• Prüfen Sie, ob der Anhängerzug kompatible Flanschabstände (oben angegeben) hat und ausreichend Platz für die obere oder untere Montageposition der Stützrollenkonsole vorhanden ist.
• Empfohlen für Mechaniker und Eigentümer mit Erfahrung in der Montage von Auslaufeinrichtungen und Anpassung der Flanschlöcher des Zuges.

Sicherheit und Wartung:

• Nach der Montage müssen alle Schrauben und Verbindungen gemäß den Herstellerspezifikationen nachgezogen und regelmäßig auf lose Verbindungen und Korrosion überprüft werden.
• Die Bremsvorrichtung sollte auf korrekte Funktion beim An- bzw. Abkoppeln überprüft und regelmäßig dort geschmiert werden, wo von Knott angegeben, um eine korrekte Gleit- und Bremsbewegung sicherzustellen.
• Nicht die angegebene Gesamtkilomasse oder Stützlast überschreiten, um eine Überlastung der Komponenten zu vermeiden.

Identifikation: Die Einheit wird unter der Marke Knott geliefert und mit der Hersteller-Artikelnummer MPN 338.02.62 und GTIN 204303.001 identifiziert. Diese Nummern können bei Anfragen zur Ersatzteilkompatibilität, Dokumentation oder Bestellung verwendet werden, um das korrekte Modell sicherzustellen.

Hinweise zur Montage: Vor der Montage sollten Sie die angegebenen Flanschabstände und den Typ der Zugstange prüfen. Die Position der Stützrollenkonsole kann zwischen oberer und unterer Montage je nach Aufbau des Anhängers variieren. Bei Unsicherheit über Kompatibilität oder erforderliche Anpassung von Flansch- und Lochabständen wird empfohlen, technische Dokumentation von Knott oder einen Fachmann zu konsultieren.
