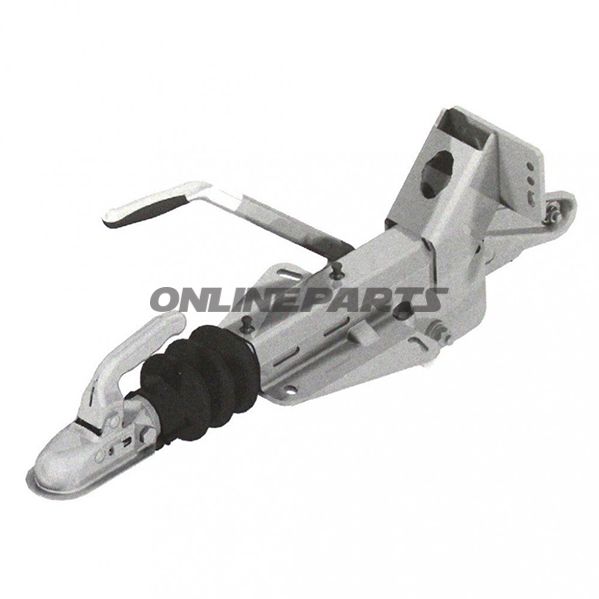

Bremsabreißende Überrollkupplung Knot KF27-GF mit Jockeyrollenkonsole für V-Federstange
Produktfunktion: Diese Überrollkupplung (im Englischen oft als "braked overrun coupling" bezeichnet) von Knott ist zur Montage an der V-förmigen Zugstange an Anhängern vorgesehen. Die Kupplung aktiviert die Bremsen des Anhängers beim Abbremsen, indem die Kraft der Überrollung die interne Mechanik der Kupplung komprimiert und somit Bremskraft auf Achse und Räder überträgt. Die Jockeyrollen-Konsole ist in die Baugruppe integriert, wodurch es möglich ist, den Anhänger zu stützen und zu manövrieren, wenn er nicht mit dem Zugfahrzeug verbunden ist.
Materialien und Konstruktion: Die Einheit wird gemäß Knott-Standards für robuste Anhängerteile hergestellt. Das Gehäuse und die Montagesflansche bestehen typischerweise aus hochfestem Stahl mit Oberflächenbehandlung gegen Korrosion, um Haltbarkeit im Straßenbetrieb sicherzustellen. Die beweglichen Bauteile innerhalb der Überrollkupplung (z. B. Stäbe und Federpakete) sind so dimensionsiert, dass sie Bremskraft übertragen können, entsprechend der angegebenen Gesamtgewichtsklasse, ohne unnötiges Spiel. Die Jockeyrollen-Konsole ist konstruiert, Belastungen beim Manövrieren zu tragen, und verfügt über Befestigungen für die Anbringung an der V-Federstange.
- Marke: Knott — bekannt für Anhängerelemente und Bremskomponenten.
- MPN: 338.26.94 — Herstellerartikelnummer, hilfreich bei Ersatzteilbestellung und Identifikation.
- GTIN: 204300.001 — globale Kennung, die mit dieser konkreten Einheit verknüpft ist.
- Typ: KF 27-B / GF.
- Gesamtzulässiges Gewicht: 1.400–2.700 kg (innerhalb dieses Gewichtsbereichs bei der Auslegung von Anhänger und Achse verwenden).
- Montageposition: Kann sowohl von oben als auch von unten montiert werden, abhängig von der Ausführung des Zugsystems und den vorhandenen Freiräumen.
- Kompatibilität: Kann mit angegebenen Scheibenbremsen kombiniert werden — Referenzen 20-2425/1 und 25-2025 — um eine korrekte Bremsfunktion und eine mechanische Passform sicherzustellen.
- Jockeyrolle: Wird mit Konsole (Stützubehörrolle-Konsole) geliefert, für vertikale und horizontale Befestigung der Jockeyrolle.
Technische Vorteile und Anwendungsüberlegungen: Die Überrollkupplung ist so konzipiert, dass sie mechanische Bremsen zuverlässig beim Einlegen aktiviert, was eine vorhersehbare Bremscharakteristik im normalen Betrieb ermöglicht. Die Möglichkeit der Montage von oben oder unten erhöht die Flexibilität bei der Montage an verschiedene V-Federstangenprofile. Wählen Sie kombinierte Radbremsen in den angegebenen Referenzcodes, um eine korrekte mechanische Verzahnung und Luftabstand zu erzielen.
Montage und Wartung: Bei der Montage sollten Mechaniker eine korrekte Justierung der Einlegelänge und ein Anzugsdrehmoment gemäß den technischen Anweisungen von Knott sicherstellen. Überwachen Sie Verschleiß an den beweglichen Verbindungen und den Korrosionsschutz; schmieren Sie ggf. empfohlene Gleitscheiben und ersetzen Sie beschädigte Teile, um die Bremsfunktion zu erhalten. Prüfen Sie auch die Befestigung und freie Rotation der Jockeyrolle unter Belastung.
Anwendungsnotizen: Diese Einheit ist für Anhänger mit einer Gesamtzulässigen Gewicht zwischen 1.400 und 2.700 kg spezifiziert. Der Betrieb außerhalb dieses Gewichtsbereichs kann Bremswirkung und Sicherheit beeinträchtigen. Verwenden Sie MPN 338.26.94 und GTIN 204300.001 bei Anfragen oder Bestellungen, um die korrekte Artikelabstimmung sicherzustellen.
