Auflaufeinrichtung Knottkf20a-Gf Mit Stützradkonsole

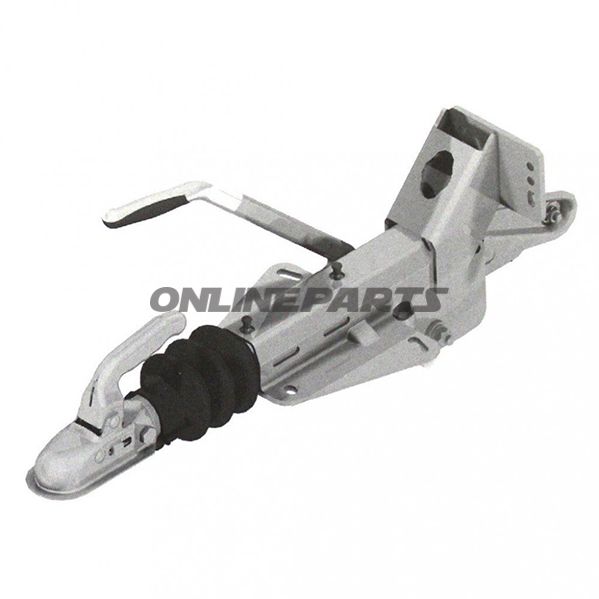

Knott KF20A / GF Abrollvorrichtung (Anfahrbremsung) mit Stützrollen-Konsole für V-Zugstange

Diese Knott-Einheit ist eine mechanische Anfahrbremsung (auf Deutsch oft als "Auflaufeinrichtung" bezeichnet), konstruiert für V-förmige Zugstangen und ausgelegt für zuverlässige Brems- und Stützfunktionen bei Anhänger- und Wagen-Systemen mit einer Gesamtzulässigen Masse von 1.100 bis 2.000 kg. Das Modell wird als KF 20-A / GF angegeben und wird mit Befestigungen zur Montage der Stützrollen (Stützrollen-Konsole) geliefert.

Funktion

• Die primäre Funktion besteht in der automatischen Aktivierung der Bremsen durch Druck aus dem Zughaken des Fahrzeugs (Ankuppeln/Anfahren), wodurch die axiale Bewegung der V-Zugstange in Bremskraft über mechanische Komponenten der Einheit umgesetzt wird.
• Die Stützrollen-Konsole ermöglicht die Montage eines jockey-/Stützrollers, sodass der Anhänger gestützt und manövriert werden kann, wenn er nicht an den Zugwagen angekuppelt ist.
• Die Einheit kann je nach Chassis- und Zugstangen-Konfiguration sowohl von oben als auch von unten montiert werden (Montage: oben/unten).

Materialien und Bauweise

• Gehäuse und tragende Bauweise bestehen typischerweise aus gehärtetem Stahl mit Korrosionsschutz; dies gewährleistet Verschleißfestigkeit bei mechanischer Belastung und Witterungsbeständigkeit.
• Interne bewegliche Teile (Kolben, Gleitschichten, Verriegelungs- und Federkomponenten) sind aus Materialien gefertigt, die geringe Reibung und hohe Verschleißfestigkeit aufweisen, um Funktion und Einstellung über Zeit zu erhalten.
• Die Stützrollen-Konsole ist so dimensioniert, dass sie das angegebene Gesamtgewicht beim Handling trägt und so ausgelegt, dass sie mit gängigen jockey-Rollen-Systemen kombiniert werden kann.

Technische Verfügbarkeit und Kompatibilität

• Die Typbezeichnung KF 20-A / GF gibt die Ausführung und die internen hydraulischen/mecahanischen Abmessungen an; dieses Modell passt zu V-Zugstangen mit den entsprechenden Montageabmessungen. Prüfen Sie Bolzenkreise und das Profil der Zugstange gegen die Installationsmaße vor der Montage.
• Die Einheit ist kompatibel mit den genannten Radbremsvarianten: 20-2425/1 und 25-2025. Das bedeutet, dass die mechanische Anfahrbremsfunktion und die Bremsübertragung darauf ausgelegt sind, mit diesen Bremsenkonstruktionen zusammenzuarbeiten.
• Montagemöglichkeiten sowohl oben als auch unten bieten Installationsflexibilität; sorgen Sie für korrekte Justierung und Sicherung gemäß den Montageanweisungen des Herstellers.

Praktische Hinweise

• Überprüfung: Regelmäßig auf Spiel in den Verbindungsstellen, dem Stützmechanismus und Bremsverbindungen prüfen. Relevante Gleitebenen gemäß den Empfehlungen des Herstellers schmieren.
• Justierung: Bei der Montage ist eine korrekte Einstellung des Bremsaktuators im Verhältnis zum Bewegungsbereich der Zugstange erforderlich, um eine gleichmäßige Bremsanlage zu gewährleisten und unnötige Belastungen der Bauteile zu vermeiden.
• Sicherheit: Teile mit starker Korrosion oder Verschleiß ersetzen. Verwenden Sie die kompatiblen Bremskomponenten (20-2425/1 oder 25-2025), um die zertifizierte Funktion zu erhalten.

Identifikation

• Marke: Knott — bekannter Hersteller von Anhänger-Komponenten, einschließlich Anfahrbremsen und Zugstangen-Zubehör.
• MPN (Modellnummer): 338.26.78 — hilfreich bei der Bestellung von Ersatzteilen oder der Suche nach Montageanleitungen.
• GTIN: 202410.003 — verwendbar zur Artikelidentifikation in Einkaufs- und Lagerverwaltungssystemen.

Zusammengefasst ist Knott KF20A / GF mit Stützrollen-Konsole eine mechanische Anfahrbremsvorrichtung für die V-Zugstange, geeignet für Anhänger im Bereich von 1.100–2.000 kg, konzipiert für Ober- und Untermontage und kompatibel mit den angegebenen Radbremsvarianten. Verwenden Sie MPN 338.26.78 und GTIN 202410.003 bei Bestellung und Dokumentation.
