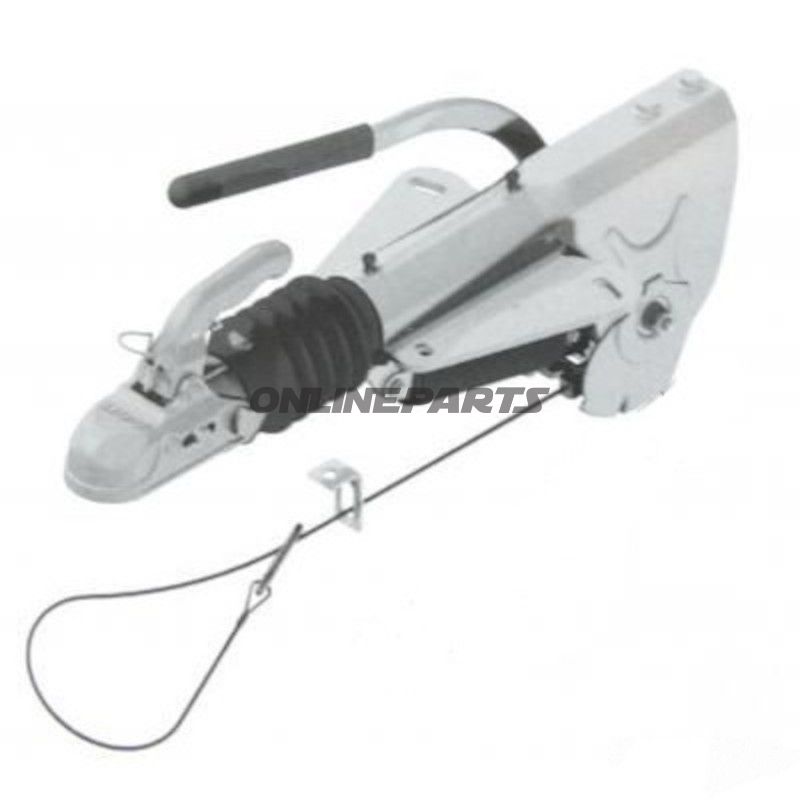

Überlauf-Einheit KNOTT KF20A/GF für Anhänger – mechanische Überschreitungsanordnung
Diese Einheit ist eine mechanische Überlaufs- bzw. Überschreitungsanordnung von KNOTT, Typ KF20-A mit Handbremsführung GF und Kupplung montiert als K20‑B N3. Die Hersteller-Teilenummer (MPN) ist 338.09.44 und GTIN/Artikelnummer ist 76841255. Die Beschreibung richtet sich an Mechaniker und erfahrene Benutzer, die Funktion, Abmessungen und Montageoptionen bewerten müssen.
Funktion
- Die Überlanzeinheit fungiert als Überschreitungsanordnung für Anhänger und aktiviert das Bremssystem bei rückwärts gerichteter Bewegung, um den Einfluss einer Kollision oder plötzlichen Bremsung des Zugfahrzeugs zu begrenzen.
- Sie kombiniert Kraftübertragung zum Bremssystem des Anhängers und eine manuelle Handbremsfunktion (GF-Ausführung), wodurch sowohl automatische als auch mechanische Sperrung der Räder bei Bedarf ermöglicht wird.
- Die Einheit ist für Montage in V‑Verbindung vorgesehen und kann je nach Einbaubedingungen an beiden Seiten montiert werden.
Materialien und Konstruktionsqualität
- Gehäuse und tragende Teile bestehen aus Materialien industrieller Haltbarkeit, ausgelegt für mechanische Beanspruchungen im Anhängerbetrieb. Die Konstruktion ist dimensioniert, um eine zuverlässige Kraftübertragung ohne Materialausuferungen zu gewährleisten.
- Die Platzierung des Gewichts und die Geometrie der Komponenten sind optimiert, um Spiel zu reduzieren und eine gleichmäßige Aktivierung der Kupplung K20‑B N3 sicherzustellen.
- Oberflächen sind mit Korrosionsschutz versehen, der dem Standard für Anhänger-Komponenten entspricht, was den Wartungsbedarf bei normalem Gebrauch reduziert.
Technische Abmessungen und Daten
- A (mm): 645
- B (mm): 313
- C (mm): 166
- D (mm): 200
- E (mm): 110 / 120 (gibt zwei mögliche Abstandseinstellungen an)
- F (mm): 935
- Maximale Belastung: 100 kg
- Zulässiges Gesamtgewicht (kg): 1.100–2.000
- Gewicht: 26,65 kg
- Typenbezeichnung: KF20‑A, Handbremsführung GF, Kupplung montiert K20‑B N3
- Montageposition: kann an beiden Seiten montiert werden (Links/Rechts) je nach Fahrgestell- und Zugstangen-Geometrie
Kompatibilität und Anwendung
- Eignet sich für Anhänger mit zulässigem Gesamtgewicht im Bereich 1.100–2.000 kg, wobei der maximale Einfluss des Systems (100 kg) mit den Spezifikationen von Fahrzeug und Anhänger vereinbar ist.
- Die Einheit ist für V‑Verbindung ausgelegt und typischerweise an Achslager- und Zugstangen-Konfigurationen angepasst, die KNOTT K20‑Serie Kupplungen verwenden.
- Bei der Montage Mechaniker sicherstellen, dass E-Abstand (110/120 mm) und F‑Maß korrekt eingestellt sind, um die notwendige Bewegungsbahn und korrekte Bremsabdeckung zu gewährleisten.
Montage und Wartung
- Montage erfordert Werkzeuge und Kenntnis über die Brems- und Zugstangenkonstruktion des Anhängers; folgen Sie den geltenden Montageanleitungen für KF20‑A und K20‑B N3, um eine korrekte mechanische Verbindung zu erreichen.
- Bei regelmäßiger Inspektion werden Bewegungsfreiheit, Bolzenverbindungen und Korrosionsschutz überprüft. Schmierung der beweglichen Gelenke gemäß den Empfehlungen des Herstellers erhöht die Lebensdauer der Komponenten.
Identifikation
Das Produkt ist identifiziert über Hersteller-MPN 338.09.44 und GTIN 76841255. Obwohl die Marke in den gelieferten Daten als "-" angegeben ist, beziehen sich MPN und technische Informationen auf die KNOTT‑Familie von Überlaufsystemen (KF20A/GF).
Wenn Sie weitere technische Zeichnungen, Montageanleitungen oder Kompatibilitätslisten für bestimmte Achsentypen benötigen, geben Sie bitte Modelljahr oder Achsentyp an, damit Details mit der KNOTT‑Dokumentation überprüft werden können.
