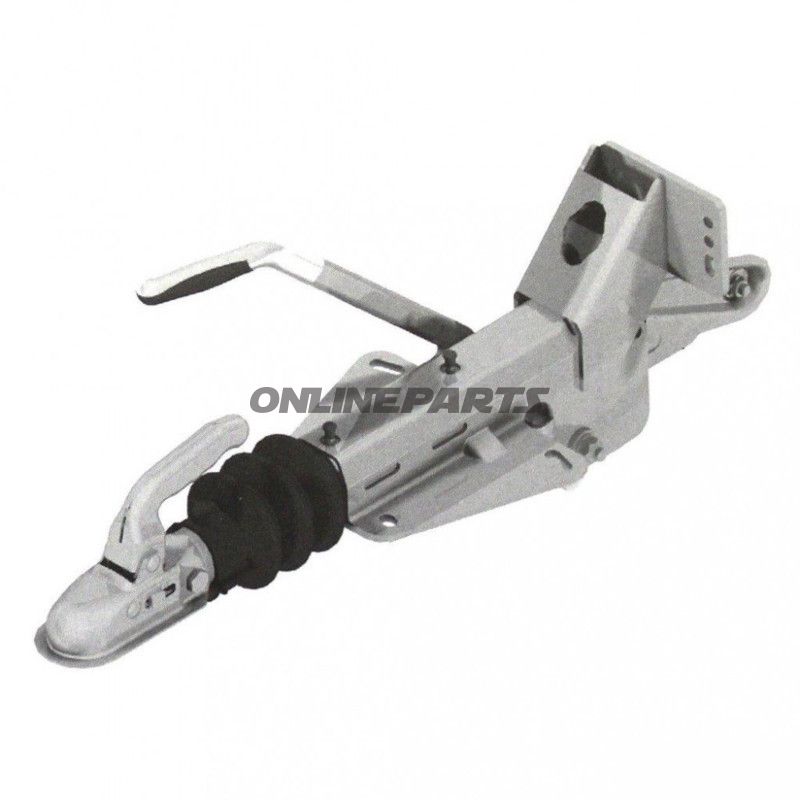

Überlauf-Einrichtung für Anhängerzug – Knott KF13E mit Stützkonsolen
Produkt: Überlauf-Einrichtung KF13E mit Stützkonsolen. Hersteller: Knott. MPN: 338.07.00. GTIN: 202475.002.
Diese Überlauf-Einrichtung ist eine mechanische Schlüsselkomponente für Anhänger mit V-Zugstab. Sie wandelt kinetische Energie aus der Bewegung des Anhängers beim Bremsen in eine kontrollierte Bremskraft auf die Anhängerreifen um, wodurch der Stoß auf das Zugfahrzeug gedämpft und die Bremsen des Anhängers proportional zum Zugdruck aktiviert werden. Die Einheit ist als Typ KF13E ausgeführt und wird mit einer Stützkonsolen geliefert, die für den Einbau eines Stützrads vorgesehen ist.
Funktion und Anwendung
- Montage am V-förmigen Zugstab und Aktivierung durch Kompression des Zugstangs beim Bremsen.
- Kraftübertragung auf die Radbremsen über das eingebaute Bremsmechanismus, was die Stabilität während der Verzögerung erhöht.
- Kann je nach Aufbau des Anhängers und Platzverhältnissen von oben oder unten installiert werden.
- Die enthaltene Stützkonsolen ermöglicht die Befestigung eines Stützrads für einfaches Auf- und Absetzen sowie Abstellen.
Materialien und Konstruktionsdetails
Knott fertigte KF13E aus Materialien, die auf den Trailer-Bereich abgestimmt sind: Stahlkomponenten für das Hauptgehäuse und Montageschellen mit Oberflächenbehandlung zum Korrosionsschutz sowie präzisionsbearbeitete bewegliche Teile für lange Lebensdauer und stabile Aktivierung. Die Stützkonsolen ist dimensioniert, um die Belastung durch das Stützrad zu tragen, und besteht aus dem gleichen Materialsatz wie oben genannt, um kompatible Festigkeit und Haltbarkeit sicherzustellen. Die Materialwahl fokussiert sich auf Zuverlässigkeit und wiederholbare Funktion statt auf kosmetische Aspekte.
Technische Daten und Kapazität
- Typ: KF 13 E (Knott)
- Montage: oben oder unten (abhängig von der Form des Zugstabs)
- Gesamt zulässiges Gewicht (GTW/Gesamtgewicht des Anhängers): 730–1.400 kg
- MPN: 338.07.00 — verwendet zur Bestimmung der Ersatzteilnummer und Kompatibilität
- GTIN: 202475.002 — kann zur Identifikation in Waren- und Ersatzteil-Datenbanken genutzt werden
Kompatibilität und Zusammensetzung
Die Überlauf-Einrichtung KF13E kann mit Handbrems- oder Scheibenbremskomponenten kombiniert werden, die für ähnliche Bremswirkungen spezifiziert sind. Laut Herstellerangaben ist dieses Modell kompatibel mit Radbremsbauteilen mit den Referenzen 20-2425/1 und 25-2025, die endgültige Kompatibilität hängt jedoch von der Bremskonstruktion und der Achsart des Anhängers ab. Prüfen Sie relevante Maße und Montagebedingungen vor der Installation.
Montage- und Wartungshinweise
- Prüfen Sie, ob die Montageflächen am V-Zugstab gerade und frei von Verformungen sind, bevor Sie montieren.
- Befolgen Sie die Herstellervorgaben zu den Schraub moments und verwenden Sie korrosionsbeständige Befestigungselemente.
- Regelmäßige Inspektion der beweglichen Teile und Nachschmierung bei Bedarf erhöhen die Lebensdauer und gewährleisten eine korrekte Aktivierung.
- Bei Austausch benachbarter Bremskomponenten sicherstellen, dass mechanische und geometrische Kompatibilität mit KF13E gegeben ist.
Knott KF13E (MPN 338.07.00, GTIN 202475.002) ist für professionelle Anwender und Werkstätten konzipiert, die zuverlässige mechanische Funktionalität bei normaler Trailer-Belastung innerhalb der angegebenen Gewichtsklasse benötigen.
