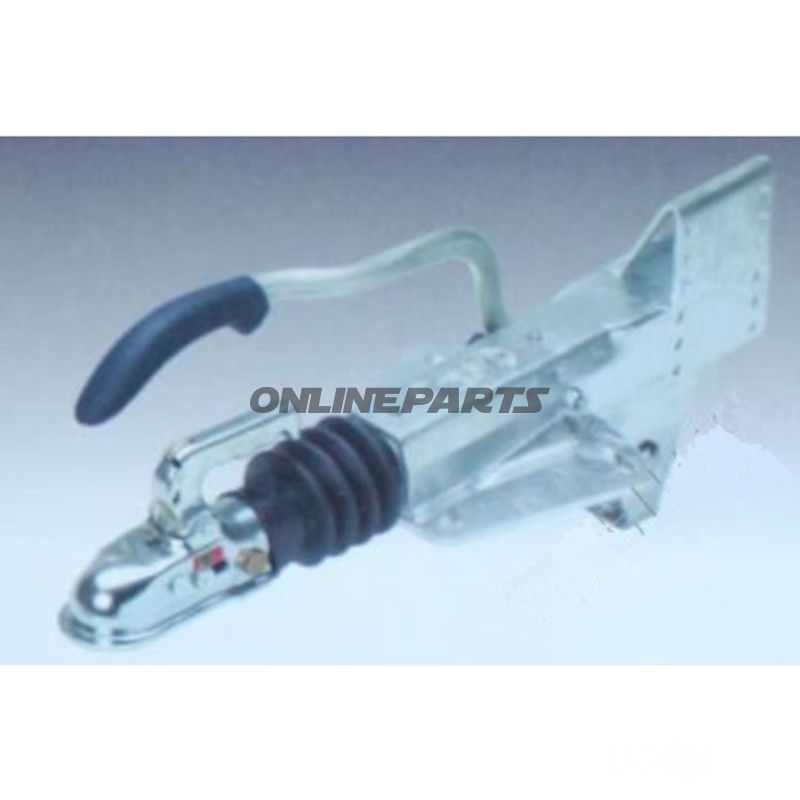

Auflaufeinrichtung BPW ZAF 1.6-3 750-1500 kg

Auflaufeinrichtung / Påløbsbremse BPW ZAF 1.6‑3 für 750–1500 kg

Diese Påløbsbremse (aufbau- oder auflaufeinrichtung) BPW ZAF 1.6‑3 ist für Anhänger mit zulässigem Gesamtgewicht im Bereich 750–1500 kg ausgelegt. Die Einheit überträgt Bremskraft von der Anhängerfront beim Zusammenstoß mit dem Zugfahrzeug auf das Rücklaufsystem und aktiviert die Bremse mechanisch beim Auflauf. Das Modell wird mit Halterungen für Stützräder und mit Kugelzug-Sammlung für den Anschluss an gängige Kugelkopfsysteme geliefert.

Technische Identifikation: MPN 338.05.78; GTIN 48.27.581.200.

Funktion

• Die primäre Funktion der Auflaufbremse besteht darin, die relative Bewegung beim Auflauf in eine Bremskraft umzuwandeln, die die Bremsen des Anhängers ohne elektrische Hilfe aktiviert.
• Eine eingebaute Stützlast von 100 kg sorgt für eine korrekte Auslastung der Stützrollenfunktion beim Parken und Manövrieren.
• Die Kugelzugverbindung ist für Standard-Kugelköpfe ausgelegt, sodass mechanische Verbindung und Freilauf nach gängigen Montagesprinzipien funktionieren.

Materialien und Konstruktion

• Gehäuse und Bremskomponenten bestehen aus Stahl mit Oberflächenbehandlung zum Korrosionsschutz. Das robuste Stahldesign gewährleistet mechanische Haltbarkeit bei wiederholten Belastungszyklen.
• Halterungen für Stützrad und Flachplatte sind aus formstabilen Stahlblechen gefertigt, um die befestigte Geometrie unter Belastung zu bewahren.
• Bewegliche Teile (Achsen, Gleitschrauben) verwenden wärmebehandelte Stähle oder Legierungen mit passenden Toleranzen, um Spiel zu minimieren und eine gleichmäßige Bremsreaktion über die Zeit sicherzustellen.

Dimensionen und Montagedaten

• Nutzhöhen der Flanschplatte (als Referenz angegeben): Vorderseite 110 mm, Rückseite 167–217 mm, seitlich 166 mm.
• Stützlast: 100 kg.
• Die Einheit ist für die Montage an Anhängerrahmen vorgesehen und erfordert korrekte Bolzen- und Drehmomentwerte bei der Befestigung. Prüfen Sie vorhandene Rahmenflange und Lochführung vor der Montage.

Kompatibilität und Anwendung

• Geeignet für leichte und mittlere Anhänger im angegebenen Gewichtbereich (750–1500 kg).
• Passt zu BPW V-Bremssystemen (AE 1.5‑2) und üblichen Stützradbefestigungen sowie Standard-Kugelkopf-Verbindungen.
• Verwenden Sie zusammen mit korrosionsbeständigen Bremsverbindungen und Sicherheitskomponenten, um CE- und Straßenverkehrsvorgaben entsprechend lokalen Regeln zu erfüllen.

Praktische Hinweise für Monteur und Mechaniker

• Beim Austausch: Vergleichen Sie MPN 338.05.78 und GTIN 48.27.581.200 mit der vorhandenen Einheit, um korrekten Sitz und Funktion sicherzustellen.
• Prüfen Sie Gleitflächen, Schraubmoment und Korrosionsschutz während der Montage und bei Wartungsintervallen.
• Nach der Montage muss die Funktion der Auflaufbremse bei niedrigen Geschwindigkeiten getestet und auf ungleichmäßiges Bremsen oder Bindung vor dem normalen Gebrauch überprüft werden.

Die Produktbeschreibung basiert auf Informationen zu Auflaufeinrichtung BPW ZAF 1.6‑3 750–1500 kg (MPN 338.05.78, GTIN 48.27.581.200). Falls genaue Maße, Ersatzteilnummern oder Zertifizierungsdokumentation benötigt werden, empfehlen wir, die technischen Datenblätter oder Servicehandbücher des Herstellers zu konsultieren.
