Auflaufeinrichtung Al-Ko161s Einbau Oben

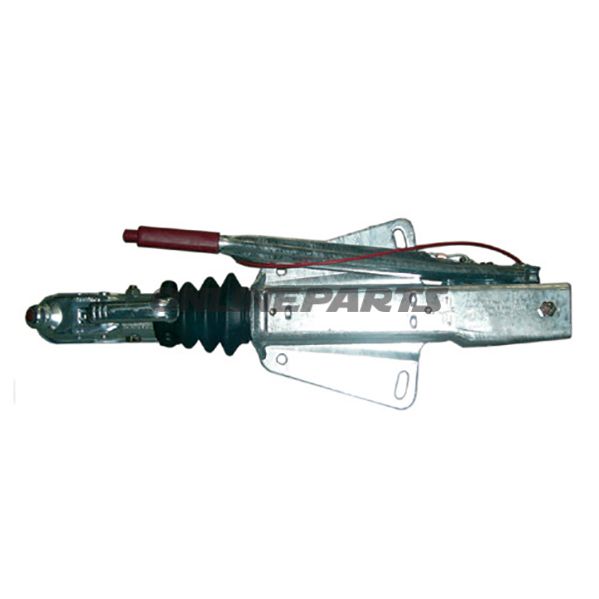

Nachlaufbremse AL-KO V161s für Oberflächenmontage auf V-Lenkstangen (950–1600 kg)

Produktübersicht: Diese Nachlaufbremse von AL-KO, Modell 161 S (MPN 338.63.15, GTIN 1251912), ist für die Oberflächenmontage an V-förmigen Zugstangen für Anhänger mit einer Gesamtmasse von 950 bis 1600 kg vorgesehen. Die Einheit ist ausgelegt für die angegebenen Bremsrad-Durchmesser 1637/2051 und liefert eine mechanische Nachlaufbremsfunktion bei Verlangsamung des Zugfahrzeugs.

• Marke: AL-KO
• Modell / MPN: 338.63.15
• GTIN: 1251912
• Serie: 161 S
• Montage: Oberflächenmontage auf V-Lenkstange
• Genehmigtes Gesamtgewicht: 950–1600 kg
• Bremsarten der Räder: 1637 / 2051

Funktion und Anwendung: Die Nachlaufbremse registriert, wenn das Zugfahrzeug bremst, und überträgt eine mechanische Kraft auf die Bremsen des Anhängers, sodass dessen Geschwindigkeit synchron verringert wird. Die Konstruktion ist besonders geeignet für V-Achsen (V-Lenkstangen) und Oberflächenmontage, bei der sich die Bremse über dem Zugstab befindet. Diese mechanische Lösung erfordert eine korrekte Einstellung von Winkel und Länge, um eine gleichmäßige und vorhersehbare Bremswirkung ohne unnötige Zug- oder Schleppwirkung sicherzustellen.

Material und Bauweise: AL-KO-Nachlaufvorrichtungen sind typischerweise aus Stahlkomponenten mit härtbaren Verschleißteilen in Kombination mit Oberflächen- und Korrosionsschutz konstruiert. Dies gewährleistet strukturelle Festigkeit bei Belastungen während Manöver und Bremswirkungen sowie Haltbarkeit im Straßeneinsatz. Der Nachlaufteil enthält mechanische Verbindungen und Lagerschalen, die auf wiederholte Belastungszyklen ausgelegt sind. Oberflächenbehandlung und Materialwahl entsprechen dem normalen Straßentransport und Anhängerbetrieb; regelmäßige Inspektion und Schmierung werden empfohlen.

Dimensionen und Montageparameter: Für eine korrekte Montage und Einstellung müssen folgende Maße und Winkel eingehalten werden (siehe auch das Detailbild des Herstellers):

• A = 686 mm
• B = 312 mm
• C = 120 mm
• D = 166 mm
• E = 8°–17° (empfohlener Montagewinkel)

Kompatibilität und Installation: Das Produkt ist für V-Lenkstangen vorgesehen und muss mit dem Achs- und Bremsaufbau des Anhängers sowie den angegebenen Bremsrollen (1637/2051) abgestimmt werden. Oberflächenmontage bedeutet, dass die Einheit oberhalb der Zugstange sitzt und Zugang zu Schrauben- und Befestigungspunkten im oberen Bereich des Fahrgestells erfordert. Eine korrekte Anpassung des angegebenen Winkels (E) ist wichtig, um unnötige Belastung zu vermeiden und eine optimale Nachlaufreaktion sicherzustellen. Die Montage sollte idealerweise von einem erfahrenen Mechaniker oder einer Werkstatt mit Kenntnissen zu Nachlaufbremsen und Anhängerbremsen durchgeführt werden.

Sicherheit und Wartung: Befestigungen, Lagern und Schmierstellen nach der Installation und bei regelmäßigen Wartungen überprüfen. Bremsenkomponenten-Beschnitte und Verbindungen auf Verschleiß, Korrosion oder lose Teile überwachen. Bremsenfunktion bei unterschiedlichen Lasten einstellen und testen, damit das System bei Verzögerung korrekt reagiert.

Hinweise: Die Informationen stammen aus der AL-KO Produktserie 161 S und umfassen technische Maßangaben; sehen Sie sich die Detailzeichnungen des Herstellers für genaue Toleranzen und Montageanweisungen an. GTIN 1251912 und MPN 338.63.15 können bei Bestellung und Identifikation von Ersatzteilen verwendet werden.
