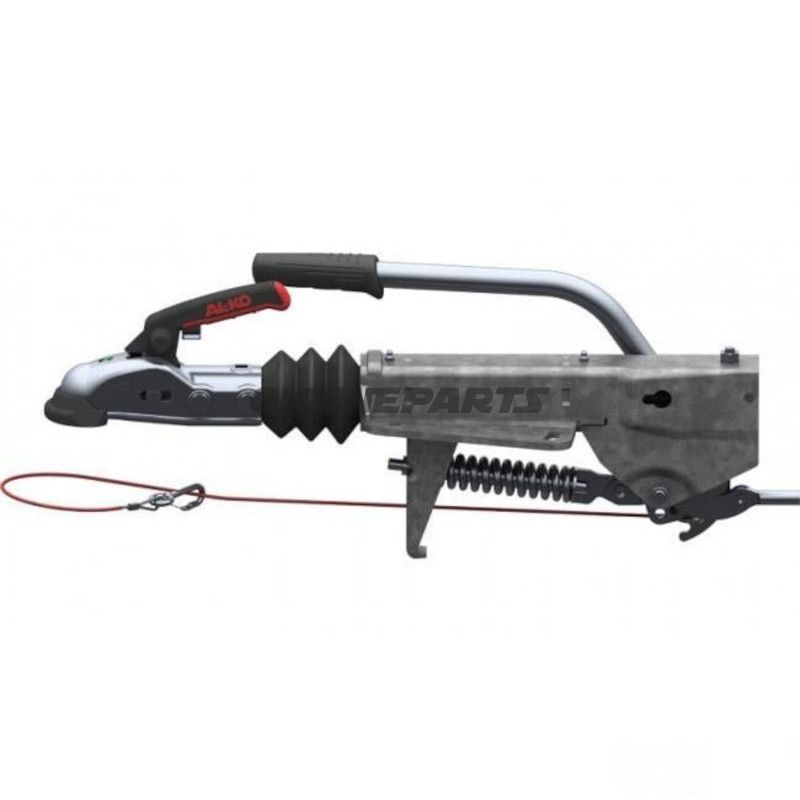

AL-KO V251G Aufprallschutz – Montage oben oder unten
Produktübersicht: Dieser Aufprallschutz (Påløbsbremsen) von AL‑KO, Modell V251G (MPN: 338.25.00, GTIN: 74004579), ist für Anhänger mit einer zulässigen Gesamtmasse von ca. 1.550 bis 3.000 kg konzipiert. Die Einheit kann entweder oberhalb oder unterhalb montiert werden und richtet sich an Mechaniker und erfahrene Motorradbesitzer, die genaue Informationen über Funktion, Materialien und Anschlüsse benötigen.
Funktionalität:
- Der Aufprallschutz wirkt als mechanische Auflaufbremse: Wenn der Anhänger gegen die Zugstange drückt, wird die Bewegung auf den Bremsenmechanismus übertragen und eine Bremskraft auf die Räder des Anhängers übertragen.
- Die Einheit enthält einen Totpunkt-Handbremshandgriff, der den Anhänger gesperrt hält, wenn die Handbremse aktiviert ist.
- Der Verdreharm ist keilbar, wodurch die Installation an verschiedene Montagerichtungen und Rahmengeometrien angepasst werden kann.
Materialien und Eigenschaften:
- AL‑KO liefert Komponenten aus Stahl mit Oberflächenbehandlung, die für Außen- und Straßenumgebungen geeignet ist. Die Konstruktion ist auf die Kräfte ausgelegt, die in den angegebenen Gewichtsspannen auftreten (1.550–3.000 kg).
- Die steuernde Mechanik und Lager sind ausgeführt, um Verschleißfestigkeit und lange Lebensdauer unter normalem Betrieb und regelmäßiger Wartung sicherzustellen.
- Die Unterstützungsbelastung ist mit 120 kg für das Stützbein spezifiziert, was beim Abstellen und Manövrieren ohne Bremsverteilung relevant ist.
Montage und Kompatibilität:
- Die Einheit kann sowohl oberhalb als auch unterhalb der Rahmenbalken montiert werden – wählen Sie die Position je nach Rahmenprofil und Zugang zu Bohrungen.
- Lochgrößen der Flanschplatte: vordere Flansch 120 mm, hintere Flansch 160–225 mm, Seitenversatz 166 mm. Diese Maße sind relevant bei der Anpassung an vorhandene Montagesplatten und Rahmenbefestigungen.
- Sie wird vormontiert mit dem Verbindungstyp AK 301 geliefert, der bei AL‑KO-Systemen allgemein verwendet wird.
- Der Anschluss an die Bremsanschlus wird M12‑Bolzen erfordert. Falls vorhandene Befestigungsschrauben nicht passen, kann ein Adapter-Schraube (JM Nr. 3380746) für eine korrekte Montage verwendet werden.
- Geeignet für Bremstypen/Lasten, angegeben als p.d. Radbremse 1637 / 2051 — diese Angaben sollten im Verhältnis zur konkreten Anhänger- und Achskonfiguration bewertet werden.
Praktische Hinweise für den Monteur:
- Prüfen Sie, dass Rahmenflansche und Schrauben in gutem Zustand sind und dass die Lochabstände den angegebenen Maßen vor der endgültigen Befestigung entsprechen.
- Sorgen Sie für das korrekte Drehmoment bei der Montage der M12‑Befestigungen und verwenden Sie Abdeck- bzw. Sicherungsmittel gemäß den Empfehlungen des Herstellers, um Nachspannung durch Vibration zu vermeiden.
- Nach der Montage sollte der Funktionslauf des Systems und die Handbremse sowohl beladen als auch unbeladen überprüft werden, um eine korrekte Betätigung der Bremse sicherzustellen.
Identifikation und Referenz: Das Produkt ist vom Hersteller AL‑KO markiert, MPN 338.25.00 und GTIN 74004579. Diese Referenznummern können bei der Bestellung von Ersatzteilen, der Kompatibilitätsprüfung oder bei technischen Support-Anfragen verwendet werden.
Zusammenfassung: AL‑KO V251G ist eine robuste Auflaufbremseinheit mit flexiblen Montagemöglichkeiten (oben/unten), einem keilverstellbaren Verdreharm und vormontiertem AK 301‑Anschluss. Sie eignet sich für Anhänger im angegebenen Gewichtsbereich und erfordert eine M12-Anbindung; Adapter-Schraube JM Nr. 3380746 kann bei Bedarf eingesetzt werden.
