Auflaufeinrichtung AL-KO 90S/3 Einbau oben

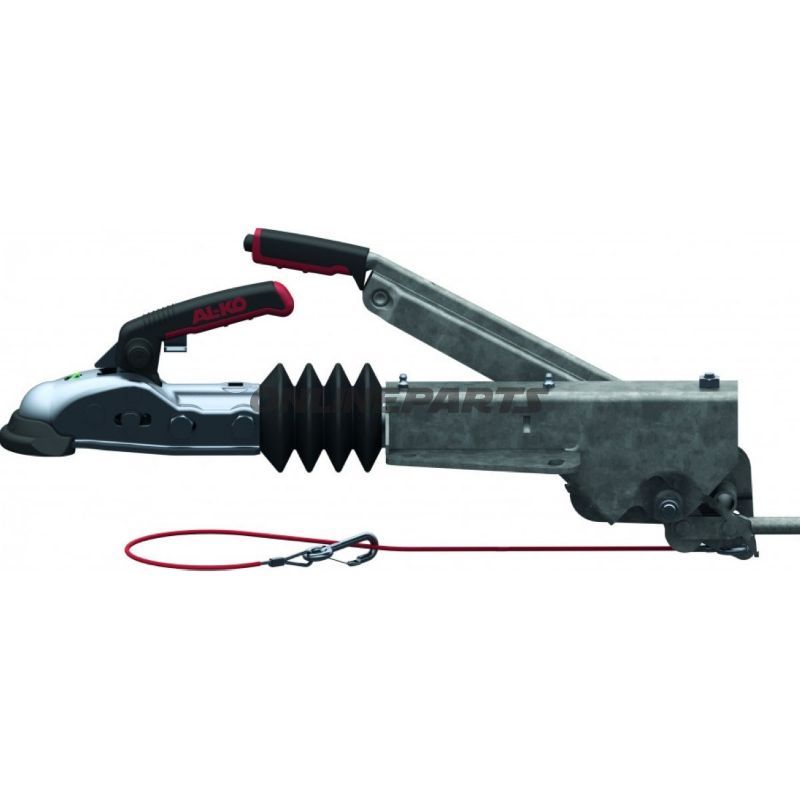

AL-KO Auflaufbremse V 90 S/3 für Oberflächenmontage (Anhänger 700–1000 kg)

Produktdaten: Diese Einheit ist eine Auflaufbremse (Überlaufvorrichtung) AL-KO V 90 S/3, geeignet für die Oberflächenmontage an Trailerrahmen mit einer Gesamtmasse im Bereich von 700–1000 kg. Das Produkt wird von AL‑KO geliefert und mit der MPN 338.03.58 und GTIN 1251911 identifiziert.

Funktion und Anwendung

Die Auflaufbremse wirkt, indem die Bewegung des Fahrzeugs in Richtung des Anhängers über die Kugelkopplung eine mechanische Kraftübertragung (Überlaufvorrichtung) aktiviert, die den Anhänger proportional zur Bremsung des Zugfahrzeugs bremst. Diese Ausführung ist für die Installation von oben vorgesehen (Oberflächenmontage) und für den Einsatz an Anhängern im angegebenen Gewichtsbereich konzipiert. Die Vorrichtung ist ausgelegt, eine maximale Zugstabbelastung (Stützlast) von 75 kg im Parkplatz- oder Abkoppelungszustand zu tolerieren.

Montage und Flanschmaße

• Montageart: Oberflächenmontage (Montage von oben).
• Kupplungstyp: Kugelkupplung (Kugelkopplung).
• Flanschplattenbohrung: vorne 100 mm, hinten 135–180 mm, seitlich 130 mm.
• Inbegriffen: Bedienungsanleitung (Montage- und Serviceanleitung).

Materialien und Bauweise

AL‑KO fertigt seine Auflaufbremsen in der Regel aus Stahl mit korrosionsbeständiger Oberflächenbehandlung. Die mechanische Bauweise enthält verschleißfeste Stahlelemente im Bereich Getriebe- und Bremsbereich sowie Dichtungen und Dichtungen, die das Eindringen von Schmutz und Feuchtigkeit reduzieren. Der Kugelkopplungsteil ist typischerweise wärmebehandelt, um dimensionsstabile Haltbarkeit unter Belastung sicherzustellen. Das Produkt wird als komplette Einheit geliefert, einsatzbereit für die Montage gemäß Herstelleranleitung.

Kompatibilität und Ersatzteile

AL‑KO V 90 S/3 eignet sich für kleine bis mittlere Anhängerkonstruktionen mit Achs-/Fahrwerksaufbau, bei dem eine Oberflächenmontage möglich ist. Falls dieses Bauteil ein älteres Modell ersetzen soll, beachten Sie, dass es als Ersatz für die Artikelnummer 249212 angegeben ist. Prüfen Sie Flanschmaße und Stützlastanforderungen am bestehenden Fahrgestell vor dem Austausch, um eine korrekte Passform zu gewährleisten.

Sicherheit und Wartung

• Folgen Sie der beiliegenden Betriebs- und Montageanleitung von AL‑KO bei Montage, Einstellung und Wartung.
• Überprüfen Sie fortlaufend Korrosionsschutz, Bolzverbindungen und Schmierung der beweglichen Teile.
• Nach dem ersten Fahrtversuch nachziehen und Flanschverbindungen sowie Kupplungsschnittstelle anschließend regelmäßig überprüfen.

Hinweis: Die obigen Informationen basieren auf den technischen Eigenschaften des Herstellers für AL‑KO V 90 S/3 (MPN 338.03.58, GTIN 1251911). Prüfen Sie Maße und Belastungsanforderungen gegenüber Ihrem Trailer vor Bestellung und Montage.
