Aufbau Steckdose 6-24Vbosch

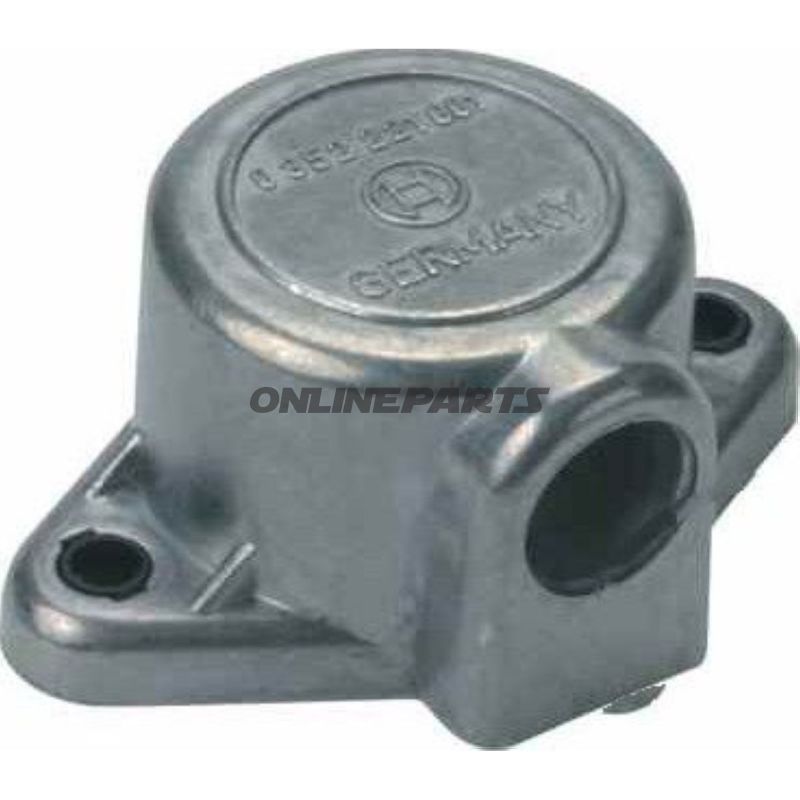

Aufbau-Steckdose 6–24 V zur Montage am Fahrzeug oder Zubehör

Diese Aufbau-Steckdose von Bosch (GTIN 4047026726954, MPN 146.76.38) ist eine kompakte Montagelösung für elektrische Anschlüsse im Spannungsbereich 6–24 V. Sie ist zur Befestigung direkt am Fahrzeugblech, an Halterungen oder anderen Flächen ausgelegt, wo eine robuste, außenliegende Steckdose z. B. für externe Lampen, LED-Einheiten oder Zubehör an Motorrad, Roller oder leichtem Fahrzeug erforderlich ist.

Funktion

• Stellt einen festen, außenliegenden Anschluss für 6–24 V-Installationen bereit.
• Zwei Schraubverbindungen machen das Anschließen von Leitern einfach und sicher, ohne Spezialwerkzeug.
• Zwei Montagebohrungen mit Ø 4,5 mm gewährleisten eine stabile Befestigung und korrekten Abstand zum Fahrzeugblech oder zur Halterung.

Material und Aufbau

• Gehäuse: Aluminium (für mechanische Festigkeit und Wärmeableitung) — der Einsatz/die Fassung selbst ist aus Kunststoff für elektrische Isolierung und Korrosionsbeständigkeit gefertigt.
• Schraubverbindungen: geeignet für Leiterenden/Aderhülsen (Ösen) bis Ø 3,5 mm, was übliche Leitungsquerschnitte in Fahrzeuginstallationen abdeckt.
• Schraubenabstand: 46 mm zwischen den Anschluss-Schrauben, was die Planung der Kabelführung und Montage in engen Bereichen erleichtert.

Technische Eigenschaften und Einsatzparameter

• Arbeits-Spannung: 6–24 V DC — geeignet für die meisten Standard-Motorrad- und zugehörigen 12 V-Systeme sowie 24 V-Installationen.
• Montagebohrungen: 2 Stk. Ø 4,5 mm für Befestigungsschrauben.
• Zugelassen für Leiterenden bis Ø 3,5 mm in der Schraubverbindung, was bei korrekter Montage einen festen elektrischen Kontakt sicherstellt.

Praktische Hinweise für Mechaniker und Installateure

• Bei der Montage: geeignete korrosionsbeständige Schrauben und Dichtmittel bei der Montage an Außenflächen wählen, um das Eindringen von Wasser und Schmutz zu verhindern.
• Sorgen Sie für das richtige Anzugsdrehmoment der Anschluss-Schrauben, um ein Quetschen der Leiterenden zu vermeiden und eine dauerhaft zuverlässige Verbindung zu gewährleisten.
• Prüfen Sie die Kompatibilität mit vorhandenen Steckern oder Kabelverläufen hinsichtlich Schraubenabstand und Kabelführung im Montagebereich.

Marke und Identifikation

Das Produkt wird von Bosch geliefert und ist mit MPN 146.76.38 und GTIN 4047026726954 gekennzeichnet, was das Auffinden und die Dokumentation in Ersatzteilkatalogen für Werkstätten und Techniker vereinfacht.

Zusammenfassung

Die Bosch Aufbau-Steckdose 6–24 V ist eine robuste, einfach zu montierende Lösung, wenn ein fester außenliegender Anschluss erforderlich ist. Die Konstruktion kombiniert ein Aluminiumgehäuse für mechanische Festigkeit mit einem Kunststoffeinsatz für elektrische Isolierung, und die beiden Schraubverbindungen erlauben eine zuverlässige Verbindung von Leiterenden bis Ø 3,5 mm. MPN 146.76.38 und GTIN 4047026726954 können bei Bestellung und Teileverwaltung verwendet werden.
